Matkap ve Montaj Push-to-Connect Bağlantı Parçası, İçme Suyu için
10 mm Boru Dış Çapı için
| Şekil | Düz |
| Tip | Kartuş |
| Kare Tırnak Boyutu için | İçme Suyu |
| Boru Bağlantısı | |
| Bağlantı Stili | Tak ve Bağlan |
| Tak-Çalıştır Tipi | Standart |
| Cins | Dişi |
| O-Ring Malzemesi | Buna-N Kauçuk |
| Kare Boru İç Genişliği için | 10mm |
| Malzeme | Asetal Plastik |
| Serbest Bırakma Türü | Halka |
| Serbest Bırakma Halkası | |
| Malzeme | Plastik |
| Renk | Siyah |
| Maksimum Basınç | 145 psi @ 72° F |
| Maksimum Vakum | Derecelendirilmemiştir |
| Sıcaklık Aralığı | 35° ila 150° F |
| Uzunluk | 6.8mm |

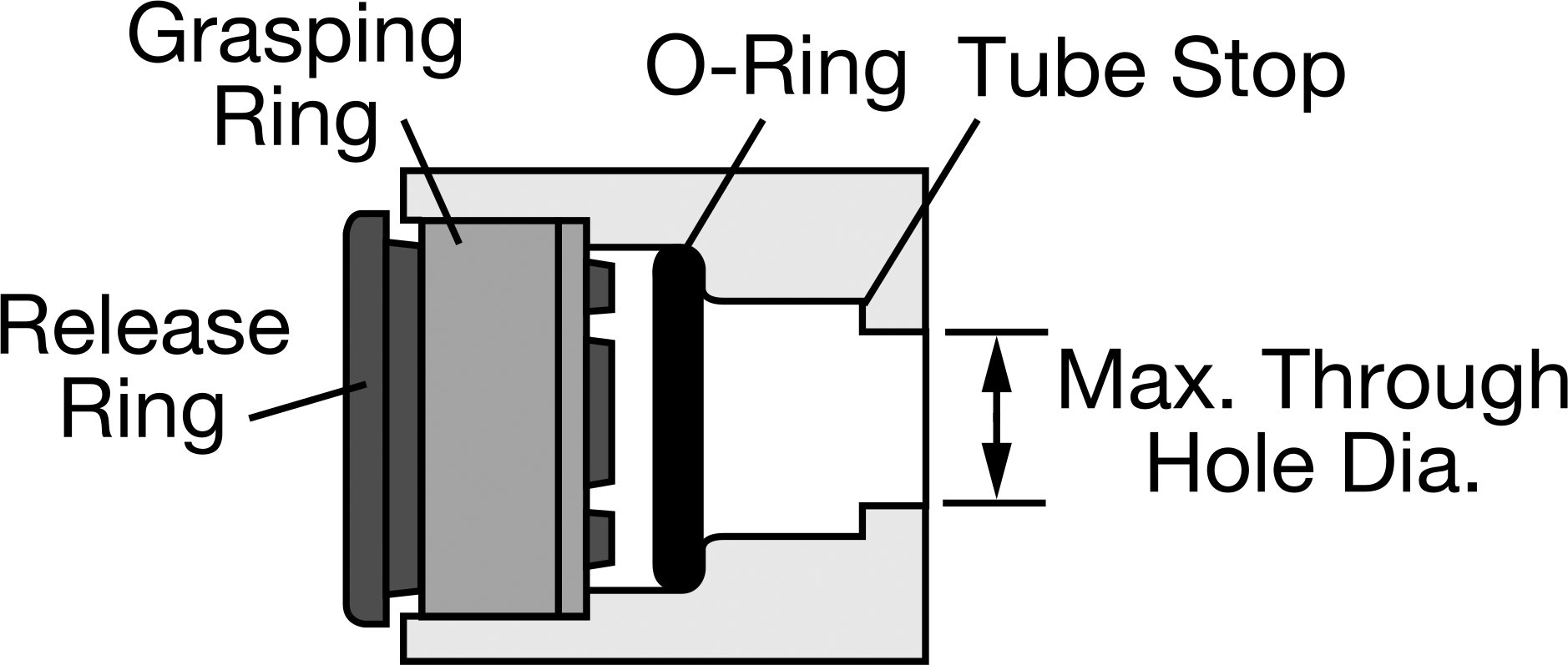

| Gerekli Delik Çapı | |
| Tutma Halkası | 16.05mm |
| O-Ring | 14mm |
| Boru Dayanağı | 10.15mm |
| Gerekli Delik Derinliği | |
| Tutma Halkası | 6.86mm |
| O-Ring | 11.81mm |
| Boru Dayanağı | 18.17mm |
| Delik Çapı Toleransı | -0.05mm ila 0.05mm |
| Maksimum Delik Çapı | 9.2mm |
| Min. Levha Kalınlığı | 20mm |
| Yığın Yönü için | |
| Malzeme | Naylon Plastik, Polietilen Plastik |
| Sertlik Derecesi | Sert, Sert |
| Çevre | Gıda Endüstrisi |
| Karşılanan Teknik Özellikler | NSF/ANSI 51, NSF/ANSI 61 |
| RoHS | RoHS 3 (2015/863/EU) Uyumlu |
| REACH | Uygun Değil |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | Birleşik Krallık |
| Schedule B | 391740.0000 |
| ECCN | EAR99 |

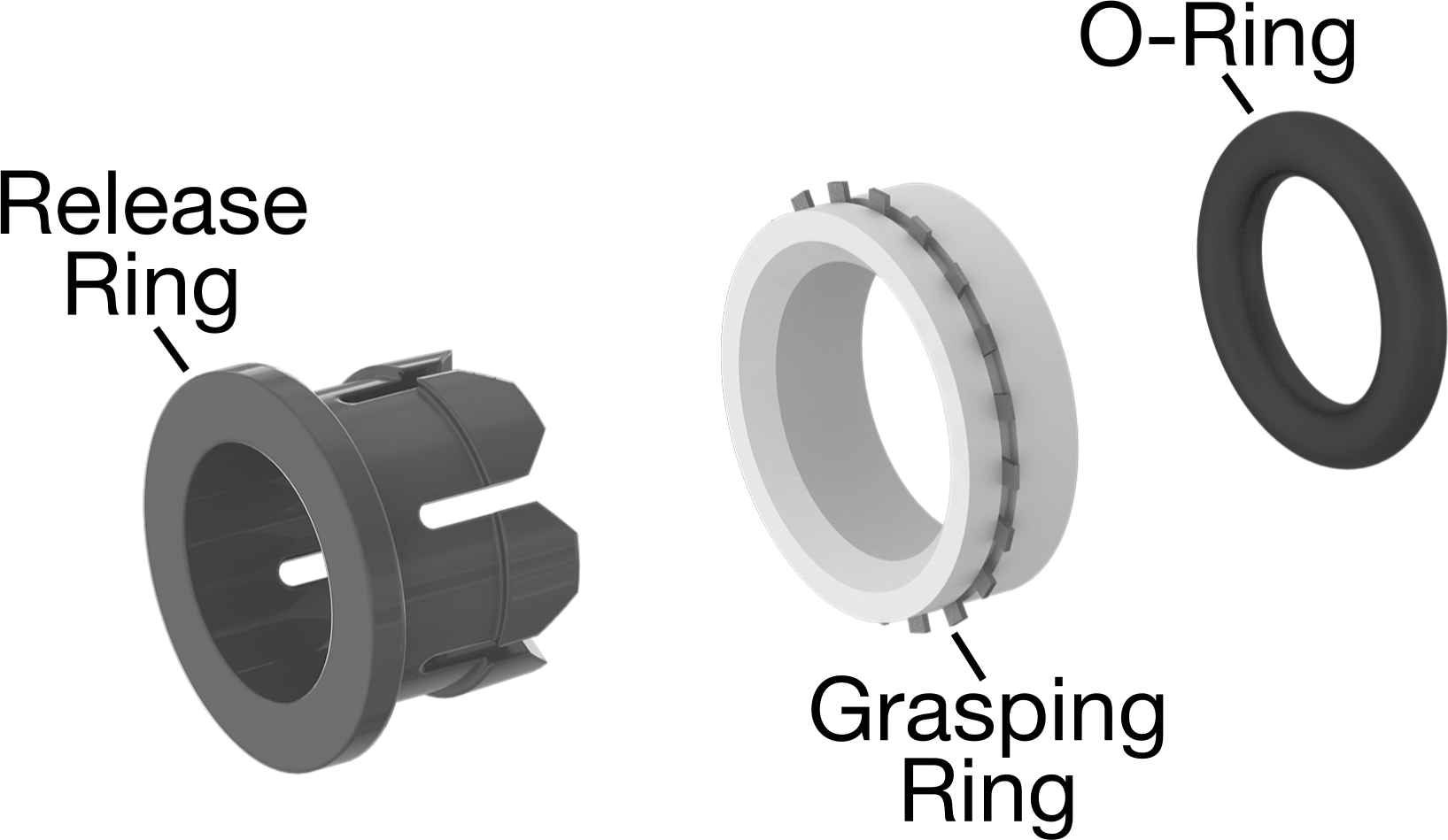

Ekipmanınızdaki borular ile dişsiz bağlantı noktaları arasında “iterek bağlanan” bir bağlantı oluşturun. Dişli bağlantı noktası kurmanın alternatifi olarak, bu bağlantı parçalarını musluklar, manifoldlar ve akış yönü ayırıcılar gibi ekipmanlara takın. Anında bağlantı parçaları olarak da bilinen bu parçalar, borunuzu yerinde tutan bir kavrama halkası ve O-ring ile bağlantıyı kesen bir serbest bırakma halkasına sahiptir. Neme dayanıklı asetaldan üretilen bu bağlantı parçaları, yüksek nemli ortamlarda yumuşamaz ve mukavemetini kaybetmez. İçme suyu sistemlerinde kullanım için NSF/ANSI 61 ve gıda ile kullanım için NSF/ANSI 51 standartlarını karşılar. Düşük basınçlı uygulamalarda kullanın.
Kurulum için, CNC makinesi veya torna gibi aletler kullanarak yüzeye kademeli bir delik açın. Delikteki tüm kalıntıları ve çapakları temizledikten sonra, bağlantı parçalarını yerine itin. Ardından, boru ucu boru durdurucusuna tam olarak oturana kadar boruyu yerleştirin. Çıkarmak için, serbest bırakma halkasına basın ve boruyu dışarı çekin.
