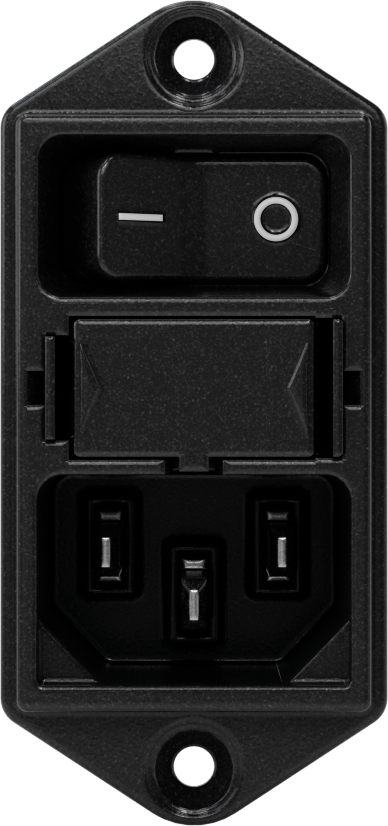

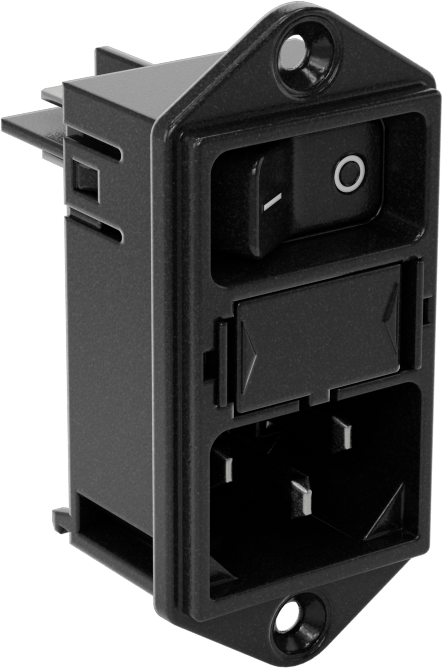

Güç Anahtarlı IEC Konektörü, Vida ile Sabitleme, C14
10A UL, DPST-NO
| Bağlantı Tipi | Düz Bıçak |
| Elektrik Konektörü Bileşeni | Yuva |
| Yuva Tipi | Tekli |
| Cins | Erkek |
| Şekil | Düz |
| Topraklama | Topraklanmış |
| IEC Stili | C14 |
| Bıçak Sayısı | 3 |
| Gerilim | 250V AC |
| Akım (Anma) | 10A (UL), 10A (IEC) |
| Frekans | 50 Hz, 60 Hz |
| Kontrol Edilen Devre Sayısı | 2 |
| Anahtar Başlangıç Konumu | 2 Kapalı (Normalde Açık) |
| Endüstri Kodu | DPST-NO |
| Tel Bağlantı Tipi | Hızlı Bağlantı Terminalleri |
| Terminal | |
| Genişlik | 0.187"0.47 cm |
| Kalınlık | 0.032"0.08 cm |
| Sigorta için | |
| Toplam Çap | 5 mm |
| Toplam Uzunluk | 20 mm |
| Gövde Malzemesi | Plastik |
| Montaj Türü | Vida Takma |
| Montaj Konumu | Panel |
| Panel Açıklığı İçin | |
| Yükseklik | 1.11"2.82 cm |
| Genişlik | 1.85"4.70 cm |
| Panel Kalınlığı İçin | 0.314"0.80 cm |
| Montaj Deliği Çapı | 0.13"0.33 cm |
| Sıcaklık Aralığı | -10° ila 185° F |
| Çevre Derecelendirmesi | IP40 |
| Darbe Koruma Sınıfı | I |
| Karşılanan Teknik Özellikler | UL Onaylı Bileşen, C-UL Onaylı Bileşen, CSA Certified, ENEC İşaretli, UL 94 V-0, CE İşareti |
| Renk | Siyah |
| Özellikler | Güç Anahtarı |
| RoHS | RoHS 3 (2015/863/EU) ile uyumlu, istisna 6(c) - Bakır alaşımında kurşun |
| REACH | REACH (EC 1907/2006) (25/06/2025, 250 SVHC) Uyumlu |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | Çek Cumhuriyeti veya İsviçre |
| Schedule B | 853669.5050 |
| ECCN | EAR99 |

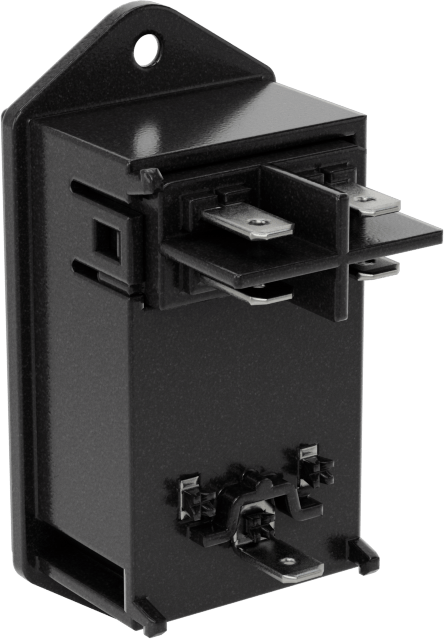

Ayrı bir anahtara gerek kalmadan cihazınızı açıp kapatın. Bu konektörler, genellikle güç kaynaklarında, ev aletlerinde ve diğer elektronik cihazlarda bulunan endüstri standardı kablolarla uyumludur. Bu konektörleri hızlı bağlantı kesme terminallerini kullanarak kablolayın. Onlar, onarım yapmak için kolayca ayrılabilen ve aynı zamanda güvenli bir tutuş sağlayan eşleşen terminallerle birlikte kayar. Terminaller konektörün arka tarafındadır, böylece kablolama cihazınızın içinde kalır.
Sınıf I darbe koruması, yalıtım ve koruyucu topraklama bulundurdukları anlamına gelir. UL 94 V-0 standardına uygundurlar, bu nedenle alev alırlarsa 10 saniye içinde kendiliğinden sönerler ve damlayarak yangını yaymazlar. Ayrıca UL ve C-UL onaylı bileşenlerdir, CE ve ENEC işaretlidirler ve CSA sertifikalıdırlar; ABD, Kanada ve Avrupa güvenlik standartlarını karşılarlar.
Cihazınıza montaj delikleri açarak, herhangi bir kalınlıktaki muhafazalara vidalı konektörleri monte edin. 20 mm uzunluğundaki sigortalar için konektörler, sigortayı (ayrı satılır) tutan bir çekmeceye sahiptir; bu, kısa devrelerin ve devre aşırı yüklemelerinin cihazınıza zarar vermesini önler.
