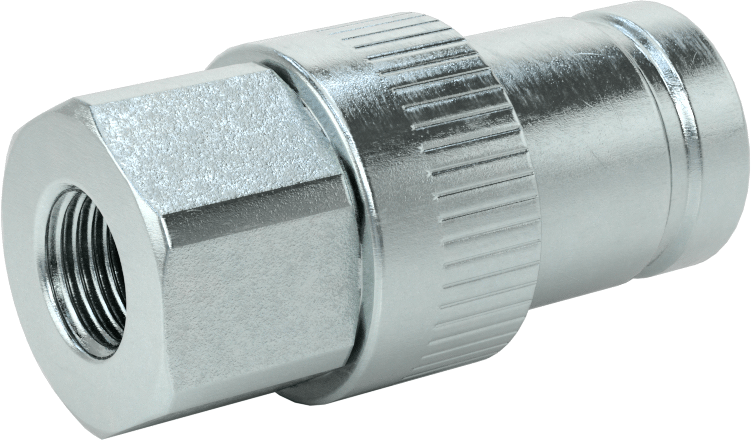

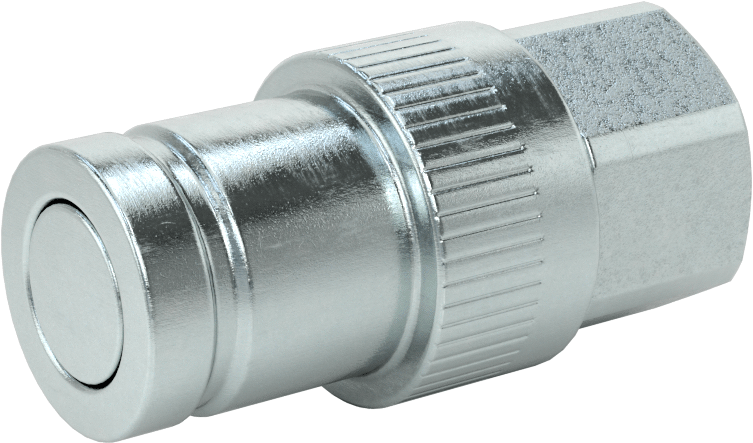

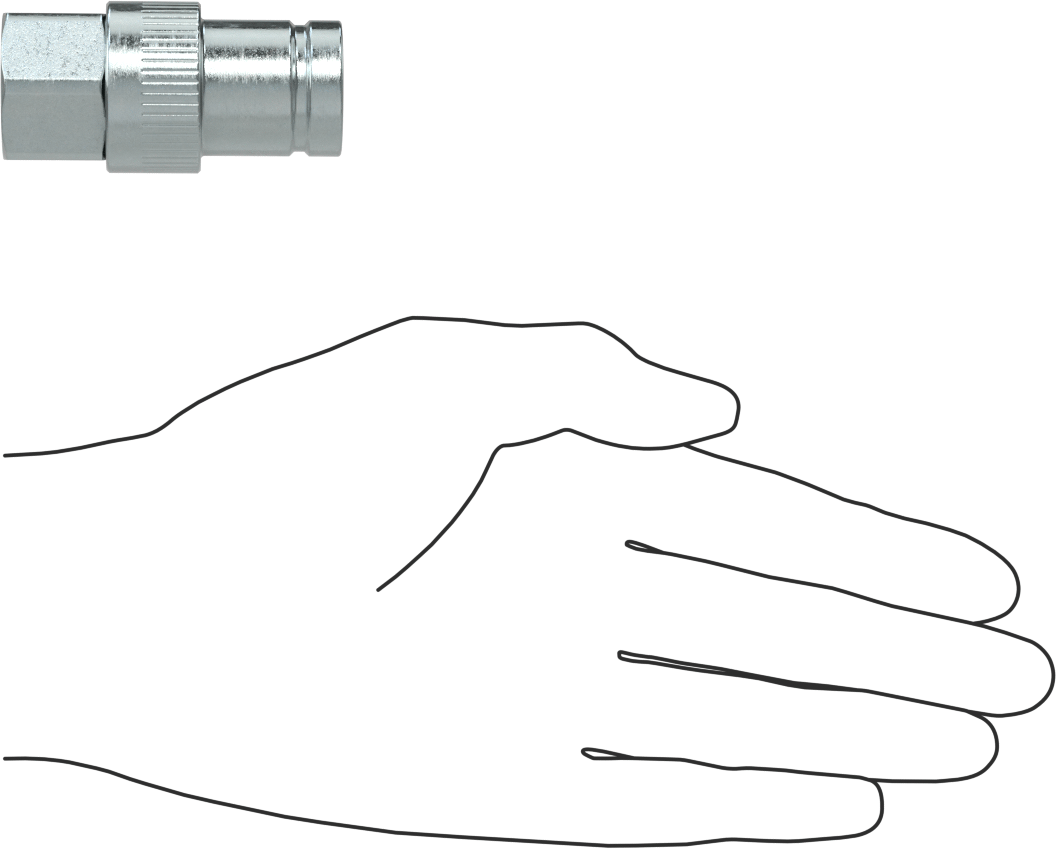

Yüksek Basınçlı Minimum Sızıntılı Hızlı Ayrılabilir Hortum Bağlantısı
3/8 Boyutu, Plug, Çinko Kaplı Çelik, 9/16" (1.43 cm)-18 UN/UNF Dişi Dişli
| Kare Tırnak Boyutu için | Hidrolik Sıvısı |
| Şekil | Düz |
| Tip | Adaptör |
| Hızlı Bağlantı Kesme Bileşeni | Tapa |
| Akış Kontrolü | Kapatma Özelliği ile |
| Bağlantı Stili | Hızlı Bağlantı Kesme Erkek × Vidalı Dişi |
| Hızlı Bağlantı Kesme Şekli | Yüksek Basınçlı Minimum Dökülme |
| Bağlantı Boyutu | 3/8 |
| Tapa Ucu | |
| Uzunluk | 7/32"0.56 cm |
| Çap | 15/16"2.38 cm |
| Diş Boyutu | 9/16"-181.43 cm |
| Diş Tipi | UN/UNF (SAE Düz) |
| Dash Boyutu | 06 |
| Malzeme | Çinko Kaplı Çelik |
| Maksimum Basınç | 10,000 psi @ 72° F |
| Maksimum Vakum | Derecelendirilmemiştir |
| Sıcaklık Aralığı | -40° ila 200° F |
| Uzunluk | 2 5/16"5.87 cm |
| Uyumlu Olduğu | Snap-Tite 71 |
| RoHS | RoHS 3 (2015/863/EU) ile uyumlu, 6(a)-I muafiyeti - Çelikte alaşım elementi olarak kurşun |
| REACH | Uygun Değil |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | Amerika Birleşik Devletleri |
| USMCA Uygunluğu | Evet |
| Schedule B | 848120.0050 |
| ECCN | EAR99 |
Bu bağlantı elemanları, sunduğumuz tüm minimum sızıntılı bağlantı elemanları arasında en yüksek basınç derecesine sahiptir. Düz yüzeyli bağlantı elemanları olarak da bilinen bu fiş ve yuvalar, birbirlerine sıkıca oturmalarını sağlayan düz bir yüzeye sahiptir; bu sayede hattın bağlanması ve ayrılması sırasında sıvı kaybı azalır. Tam bir bağlantı parçası, hızlı bir şekilde bağlanıp ayrılabilen bir fiş ve bir soketten (her ikisi de ayrı satılır) oluşur. Hattınıza sık sık erişmeniz gerektiğinde bunları kullanın. Tüm Yüksek Basınçlı Minimum Sızıntılı hızlı bağlantı fişleri, boru boyutundan bağımsız olarak aynı bağlantı parçası boyutundaki tüm Yüksek Basınçlı Minimum Sızıntılı hızlı bağlantı soketleriyle uyumludur. Bağlantı parçaları, Snap-Tite 71 bağlantı parçalarıyla uyumludur. Çift kapatma bağlantı elemanları olarak da bilinen fişler ve soketlerin her ikisi de, bağlantı elemanı ayrıldığında akışı durduran bir kapatma vanasına sahiptir.
Fişler, nipel olarak da bilinir.
Çinko kaplı çelik tapalar ve soketler, 316 paslanmaz çelik tapalar ve soketlerden daha yüksek mukavemet ve dayanıklılığa sahiptir. Korozyona karşı orta derecede dirençlidirler.
Not: Doğru oturmasını sağlamak için fiş ve prizin bağlantı boyutlarının aynı olduğundan emin olun. Basınç değerleri statik (sabit) basınç koşulları için verilmiştir.
Uyarı: Maksimum basınçta çalışırken asla bağlantı parçalarını takmaya veya çıkarmaya çalışmayın. Hattı ayırmadan önce akışı durdurun.
