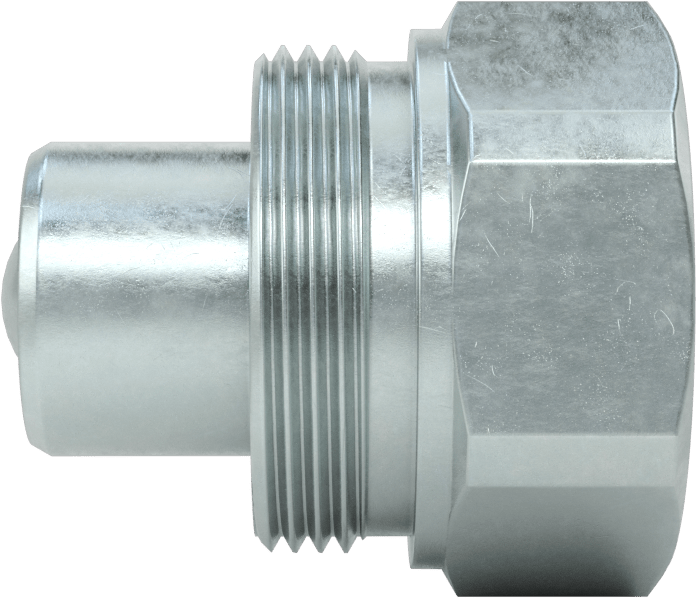

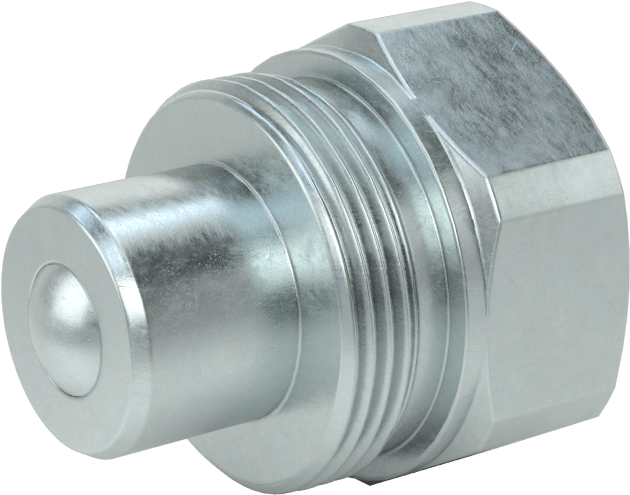

Çinko Kaplı Çelik Yüksek Basınçlı Diş Kilitli Hortum Bağlantısı, Hidrolik Sıvı için, Hızlı Ayırma
1/4 Plug, 1/4 NPTF Dişi
| Kare Tırnak Boyutu için | Hidrolik Sıvısı |
| Şekil | Düz |
| Tip | Adaptör |
| Hızlı Bağlantı Kesme Bileşeni | Tapa |
| Akış Kontrolü | Kapatma Özelliği ile |
| Bağlantı Stili | Hızlı Bağlantı Kesme Erkek × Vidalı Dişi |
| Hızlı Bağlantı Kesme Şekli | Yüksek Basınçlı Vida Kilidi |
| Bağlantı Boyutu | 1/4 |
| Tapa Ucu | |
| Uzunluk | 7/16"1.11 cm |
| Çap | 5/8"1.59 cm |
| Boru Çapı | 1/40.64 cm |
| Diş Tipi | NPTF |
| Dash Boyutu | 04 |
| Malzeme | Çinko Kaplı Çelik |
| Maksimum Basınç | 10,000 psi @ 72° F |
| Maksimum Vakum | Derecelendirilmemiştir |
| Sıcaklık Aralığı | -40° ila 250° F |
| Uzunluk | 1 19/64"3.29 cm |
| Uyumlu Olduğu | Enerpac Serisi, Parker 3000 |
| RoHS | RoHS 3 (2015/863/EU) ile uyumlu, 6(a)-I muafiyeti - Çelikte alaşım elementi olarak kurşun |
| REACH | Uygun Değil |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | İsveç veya Amerika Birleşik Devletleri |
| USMCA Uygunluğu | Hayır |
| Schedule B | 848120.0050 |
| ECCN | EAR99 |
Tam bir bağlantı elemanı, diğer hızlı bağlantı elemanı türlerine göre daha sağlam bir bağlantı oluşturmak üzere birbirine vidalanan bir erkek parça ve bir dişi parçadan (her ikisi de ayrı satılır) oluşur. Bağlamak için fişi sokete takın, ardından manşonu öne doğru kaydırın ve fişe vidalayın. Bağlantıyı kesmek için fişi manşondan sökün, ardından manşonu geriye kaydırın ve fişi çekip çıkarın. Tüm Yüksek Basınçlı Diş Kilitli hızlı bağlantı fişleri, boru boyutundan bağımsız olarak aynı bağlantı boyutu olan tüm Yüksek Basınçlı Diş Kilitli hızlı bağlantı soketleriyle uyumludur. Bağlantı parçaları, Enerpac Serisi ve Parker 3000 bağlantı parçalarıyla uyumludur. Çift kapatma bağlantı parçaları olarak da bilinen fişler ve soketlerin her ikisi de, bağlantı parçası ayrıldığında akışı durduran bir kapatma vanasına sahiptir.
Fişler, nipel olarak da bilinir.
Çinko kaplı çelik tapalar ve soketler, 316 paslanmaz çelik tapalar ve soketlerden daha güçlü ve dayanıklıdır. Makul düzeyde korozyon direncine sahiptirler. NPTF (Dryseal) dişleri, NPT dişleriyle uyumludur.
Not: Doğru oturmasını sağlamak için fiş ve prizin bağlantı boyutlarının aynı olduğundan emin olun. Basınç değerleri statik (sabit) basınç koşulları için verilmiştir.
Uyarı: Hattı ayırmadan önce akışı durdurun.
