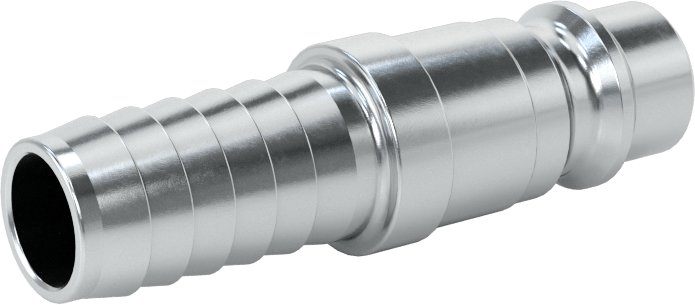

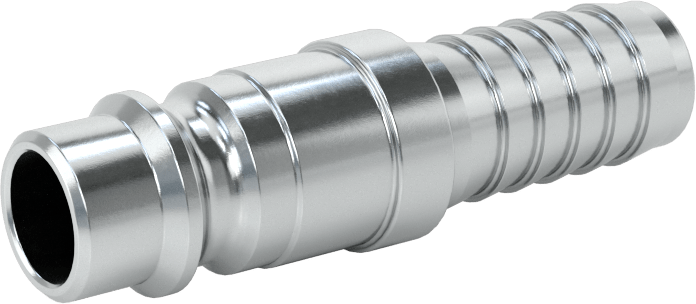

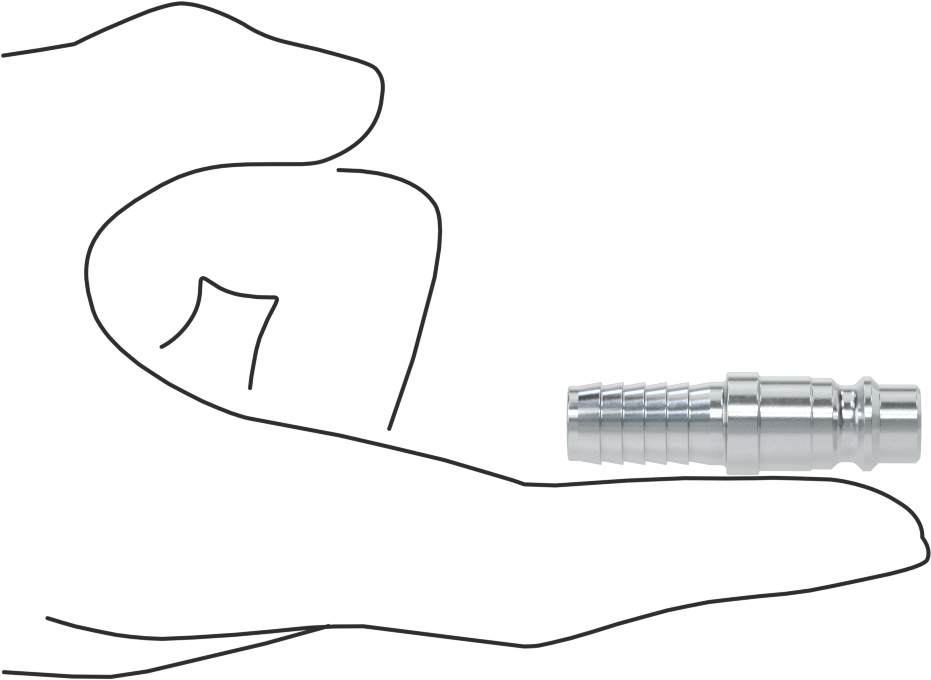

Hava için Avrupa Hızlı Bağlantı Kesme Hortum Bağlantısı

1/4 (0.64 cm) Boyut, Plug, 3/8" (0.95 cm) Hortum İç Çapı için

Teknik Cizim

Kare Tırnak Boyutu için	Hava
Şekil	Düz
Tip	Adaptör
Hızlı Bağlantı Kesme Bileşeni	Tapa
Akış Kontrolü	Açık
Hızlı Bağlantı Kesme Hortum Bağlantısı
Hızlı Bağlantı Kesme Şekli	Avrupa
Cins	Erkek
Bağlantı Boyutu	1/4
Tapa Ucu
Uzunluk	3/16"0.48 cm
Çap	3/8"0.95 cm
Dişli Hortum Bağlantısı
Dişli Bağlantı Tipi	Kelepçeli, Sıkma
Diş Stili	Standart
Çivili Uç Sayısı	Çoklu
Cins	Erkek
Hortum İç Çapı için	3/8"0.95 cm
Malzeme	Çinko Kaplı Çelik
Maksimum Basınç	230 psi @ 72° F
Maksimum Vakum	Derecelendirilmemiştir
Sıcaklık Aralığı	0° ila 212° F
Uzunluk	1 3/4"4.44 cm
Hortum Malzemesi için	Plastik, Kauçuk
Bağlantı Tipi	Sonsuz Tahrikli Kelepçe, Sıkma Tipi Hortum Halkası
RoHS	RoHS 3 (2015/863/EU) istisna 6(a)-I ile uyumlu, 6(b)-II, ve 6(c) - Çelik, alüminyum ve bakır alaşımlarında alaşım elementi olarak kurşun
REACH	Uygun Değil
DFARS	Özel Metaller COTS Muafiyeti
Menşe Ülke	İsveç
Schedule B	848190.9010
ECCN	EAR99

Engelsiz hava geçişi sayesinde, bu bağlantı parçaları aynı boyuttaki diğer bağlantı şekillerine göre daha iyi hava akışına sahiptir. Tam bir bağlantı seti, hızlı bir şekilde takılıp çıkarılabilen bir erkek ve bir dişi parçadan oluşur (her ikisi de ayrı satılır). Bir hattan sık sık erişim sağlamanız gerekiyorsa bunları kullanın. Tüm Avrupa fişleri, boru boyutu veya dikenli hortum iç çapından bağımsız olarak tüm Avrupa soketleriyle uyumludur. Çinko kaplı çelikten üretilen tüm ürünler sağlam ve dayanıklıdır, makul düzeyde korozyon direncine sahiptir ve öncelikle korozyona maruz kalmayan ortamlarda kullanılmalıdır.

Fişler, nipel olarak da bilinir.

Dikenli uçlu fişler ve prizler plastik veya kauçuk hortuma takılır ve bir kelepçe veya kıvrımlı hortum halkası ile sabitlenir.

Not: Doğru uyumu sağlamak için fiş ve prizin bağlantı boyutlarının aynı olduğundan emin olun.
