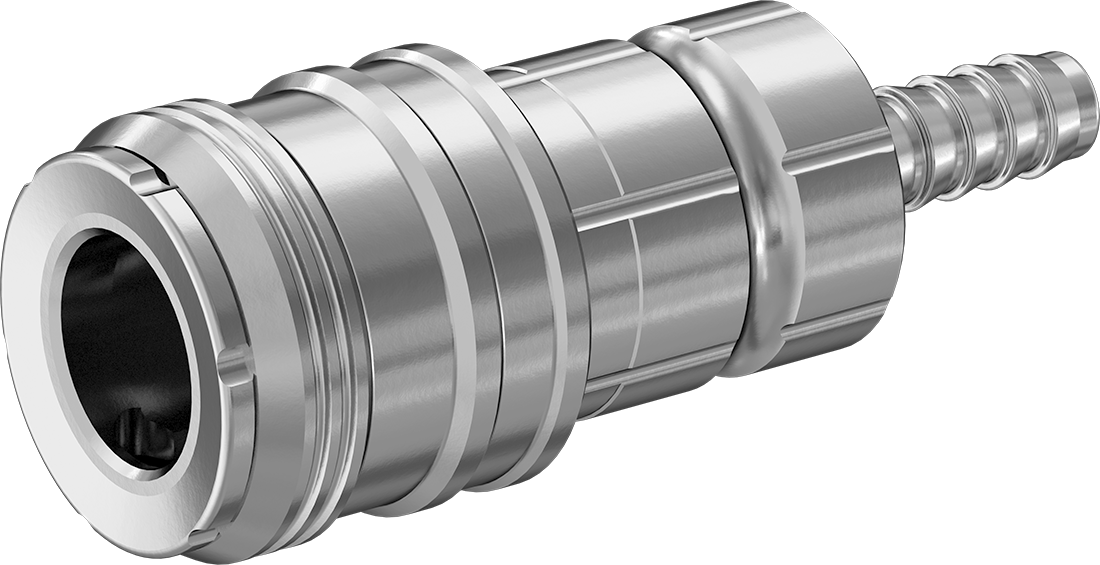

Hava için Japon Hızlı Bağlantı Kesme Hortum Bağlantısı, Soket
1/4 (0.64 cm) Kaplin Boyutu, 1/4" (0.64 cm) Hortum İç Çapı için
| Kare Tırnak Boyutu için | Hava |
| Şekil | Düz |
| Tip | Adaptör |
| Hızlı Bağlantı Kesme Bileşeni | Dudak |
| Yuva Kilitleme Tipi | Tak ve Bağlan |
| Akış Kontrolü | Kapatma Özelliği ile |
| Hızlı Bağlantı Kesme Hortum Bağlantısı | |
| Hızlı Bağlantı Kesme Şekli | Japonca |
| Cins | Dişi |
| Bağlantı Boyutu | 1/4 |
| Dikey Kalıp Ucu için | |
| Uzunluk | 7/32"0.56 cm |
| Çap | 7/16"1.11 cm |
| Dişli Hortum Bağlantısı | |
| Dişli Bağlantı Tipi | Kelepçeli, Sıkma |
| Diş Stili | Standart |
| Çivili Uç Sayısı | Çoklu |
| Cins | Erkek |
| Hortum İç Çapı için | 1/4"0.64 cm |
| Malzeme | Çinko Kaplı Çelik |
| Manşon Malzemesi | Çinko Kaplı Çelik |
| Conta Malzemesi | Buna-N Kauçuk |
| Maksimum Basınç | 230 psi @ 72° F |
| Maksimum Vakum | Derecelendirilmemiştir |
| Sıcaklık Aralığı | 0° ila 212° F |
| Uzunluk | 2 5/8"6.67 cm |
| Hortum Malzemesi için | Plastik, Kauçuk |
| Bağlantı Tipi | Sonsuz Tahrikli Kelepçe, Sıkma Tipi Hortum Halkası |
| RoHS | RoHS 3 (2015/863/EU) istisna 6(a)-I ile uyumlu, 6(b)-II, ve 6(c) - Çelik, alüminyum ve bakır alaşımlarında alaşım elementi olarak kurşun |
| REACH | Uygun Değil |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | İsveç |
| Schedule B | 848120.0080 |
| ECCN | EAR99 |
Tam bir bağlantı seti, hızlı bir şekilde takılıp çıkarılabilen bir erkek parça ve bir dişi parçadan (her ikisi de ayrı satılır) oluşur. Bir hatta sık sık erişim gerekiyorsa bunları kullanın. Tüm Japon erkek parçaları, boru çapı veya dişli hortum iç çapından bağımsız olarak tüm Japon dişi parçalarla uyumludur. Fişler ve soketler, sağlam ve dayanıklı çinko kaplı çeliktir. Korozyon direnci orta düzeydedir, bu nedenle öncelikle kuru ortamlarda kullanılmalıdır.
Dişli bağlantı parçaları, bağlantı kesildiğinde akışı durduran bir kapatma vanasına sahiptir; böylece hattan hava sızıntısı olmaz. Bu parçalar, iterek bağlanan tiptedir. Bağlamak için, bir klik sesi duyana kadar fişi sokete itin. Bağlantıyı kesmek için, fiş çıkana kadar soket üzerindeki manşonu öne doğru kaydırın.
Dikenli uçlu fişler ve prizler plastik veya kauçuk hortuma takılır ve bir kelepçe veya kıvrımlı hortum halkası ile sabitlenir.
Not: Doğru uyumu sağlamak için fiş ve prizin bağlantı boyutlarının aynı olduğundan emin olun.
