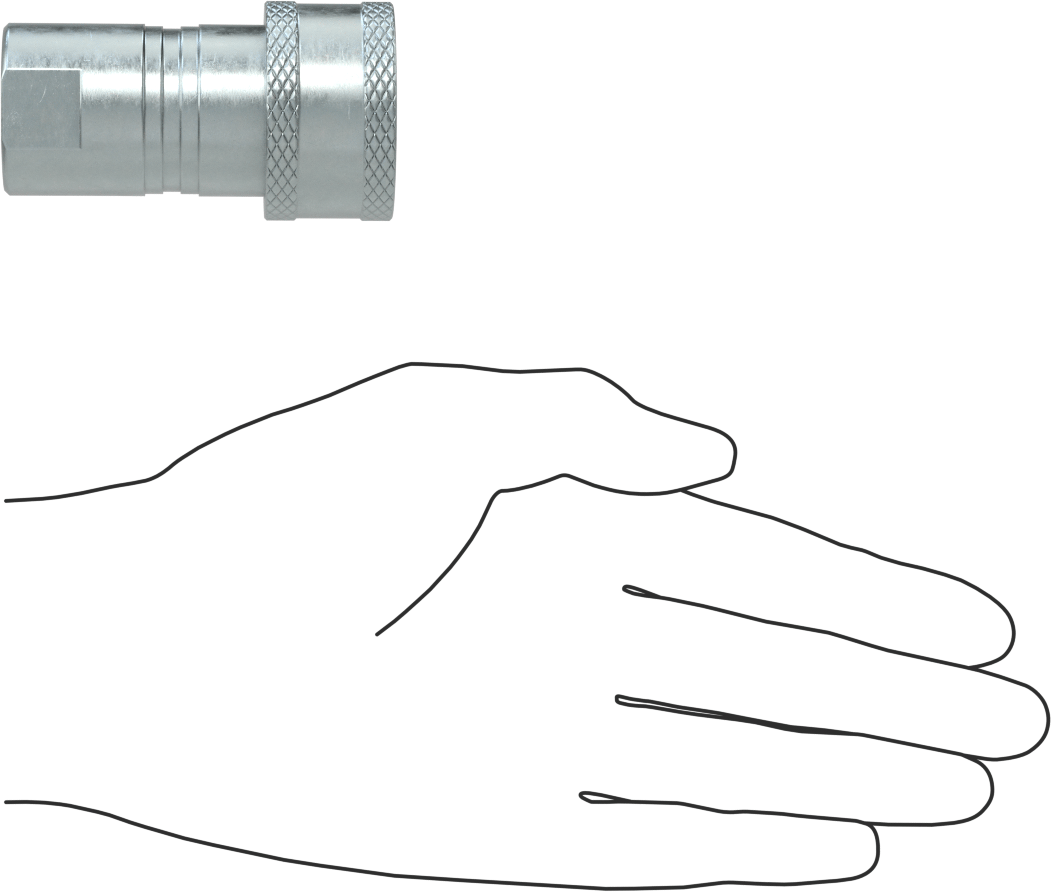

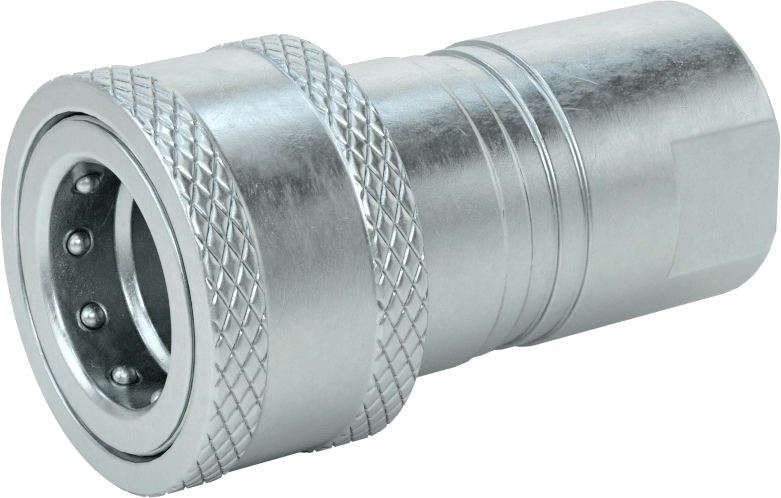

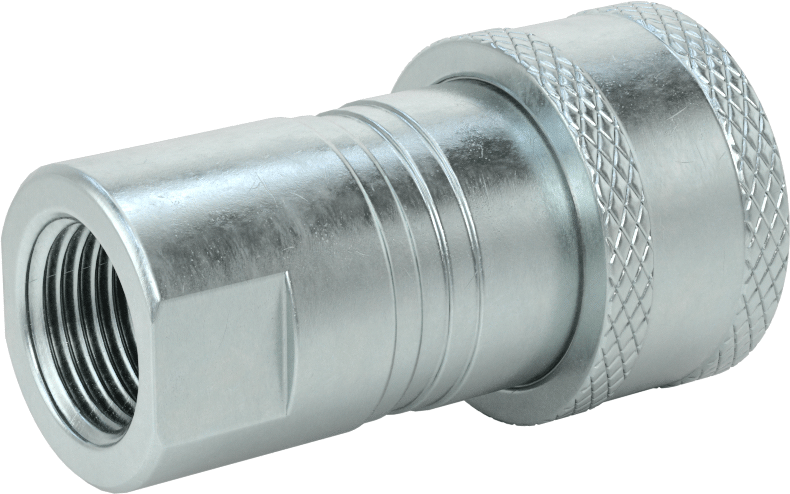

Hidrolik Sıvı için Pioneer Hızlı Bağlantı Kesme Hortum Bağlantısı
1/2 Boyut Manşon Kilitli Soket, 1/2 BSPP Dişi
| Kare Tırnak Boyutu için | Hidrolik Sıvısı |
| Şekil | Düz |
| Tip | Adaptör |
| Hızlı Bağlantı Kesme Bileşeni | Dudak |
| Yuva Kilitleme Tipi | Manşon Kilidi |
| Akış Kontrolü | Kapatma Özelliği ile |
| Bağlantı Stili | Hızlı Ayırma Dişi × Vidalı Dişi |
| Hızlı Bağlantı Kesme Şekli | Pioneer |
| Bağlantı Boyutu | 1/2 |
| Dikey Kalıp Ucu için | |
| Uzunluk | 3/8"0.95 cm |
| Çap | 13/16"2.06 cm |
| Boru Çapı | 1/21.27 cm |
| Diş Tipi | BSPP |
| Dash Boyutu | 08 |
| Malzeme | Çinko Kaplı Çelik |
| Manşon Malzemesi | Çinko Kaplı Çelik |
| Conta Malzemesi | Buna-N Kauçuk |
| Maksimum Basınç | 3,000 psi @ 72° F |
| Maksimum Vakum | Derecelendirilmemiştir |
| Vakum Değeri | Derecelendirilmemiştir |
| Sıcaklık Aralığı | -40° ila 250° F |
| Uzunluk | 2 11/16"6.83 cm |
| Uyumlu Olduğu | Parker 4200, SafeWay S40 |
| RoHS | RoHS 3 (2015/863/EU) ile uyumlu, 6(a)-I muafiyeti - Çelikte alaşım elementi olarak kurşun |
| REACH | Uygun Değil |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | Amerika Birleşik Devletleri |
| USMCA Uygunluğu | Evet |
| Schedule B | 848120.0050 |
| ECCN | EAR99 |
Tam bir bağlantı seti, hızlı bir şekilde takılıp çıkarılabilen bir fiş ve bir soketten (her ikisi de ayrı satılır) oluşur. Hidrolik hortum hattına sık sık erişmeniz gerekiyorsa bunları kullanın. Tüm Pioneer hızlı bağlantı fişleri, boru boyutuna bakılmaksızın aynı bağlantı boyutuna sahip tüm Pioneer hızlı bağlantı soketleriyle uyumludur. Fişler, Parker 4000, Parker 4200, SafeWay S20 ve SafeWay S40 soketleriyle uyumludur. Çift kapatma bağlantı elemanları olarak da bilinen fişler ve soketlerin her ikisi de, bağlantı elemanı ayrıldığında akışı durduran bir kapatma vanasına sahiptir. Fişler ve soketler, sağlam ve dayanıklı olup korozyona karşı makul düzeyde direnç gösteren çinko kaplı çeliktir.
Manşon kilitli soketler, soket üzerindeki manşonu geriye kaydırıp fişi taktıktan sonra manşonu serbest bırakarak bağlanır. Bağlantıyı kesmek için manşonu geri kaydırın ve fişi çekip çıkarın.
Contalı fişler ve prizler, sızıntılara karşı ekstra koruma sağlar. Not: Doğru oturmasını sağlamak için fiş ve prizin aynı bağlantı boyutuna sahip olduğundan emin olun. Basınç değerleri, statik (sabit) basınç koşulları için verilmiştir.
Uyarı: Maksimum basınçta çalışırken asla bağlantı parçalarını takmaya veya çıkarmaya çalışmayın. Hattı ayırmadan önce akışı durdurun.
