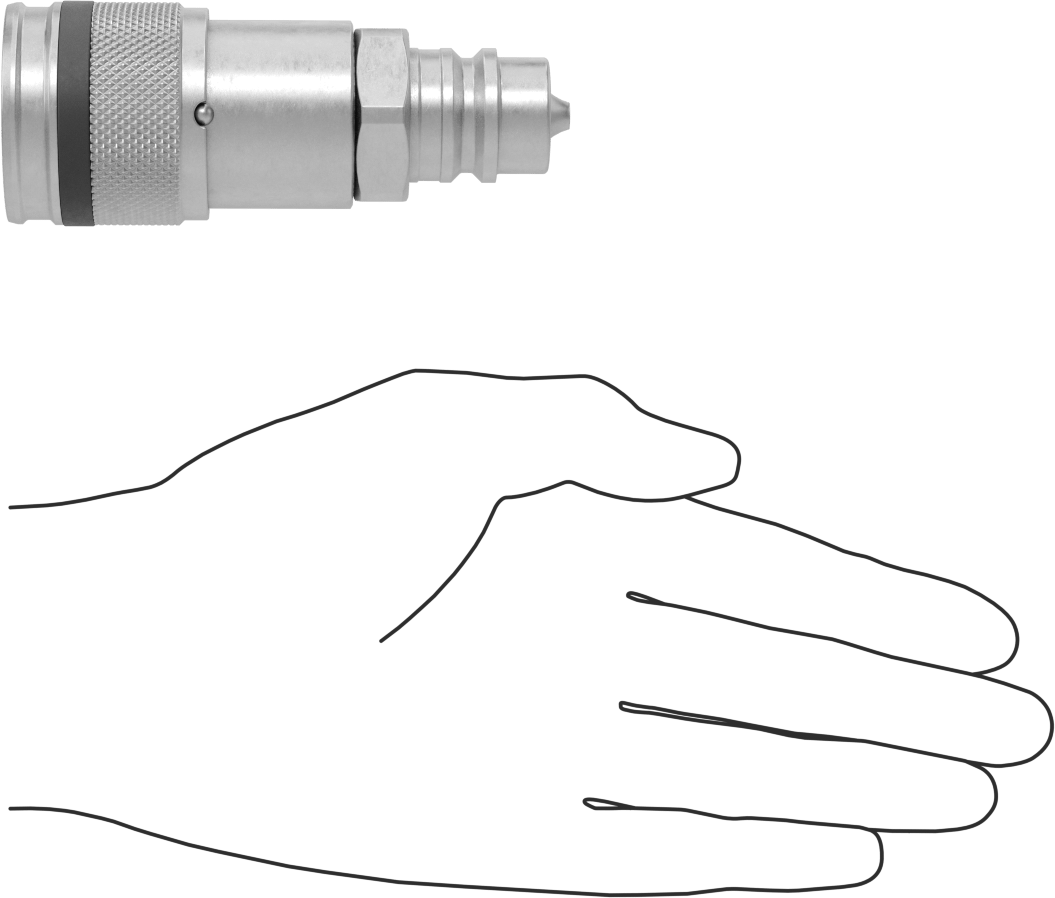

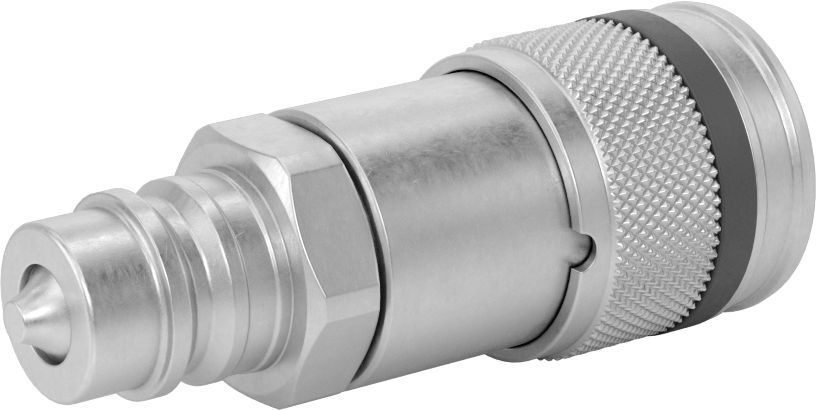

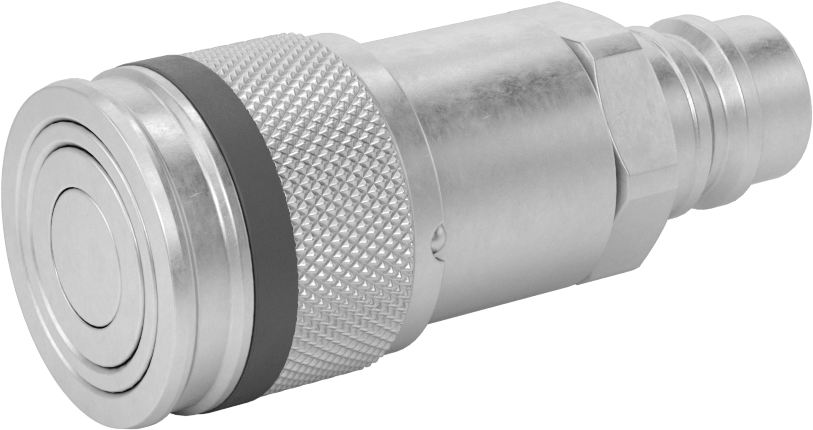

Hidrolik Sıvı için Pioneer Hızlı Bağlantı Kesme Hortum Bağlantısı, Plug x ISO Push-to-Connect Soket
1/2 Kaplin Boyutu
| Kare Tırnak Boyutu için | Hidrolik Sıvısı |
| Şekil | Düz |
| Tip | Adaptör |
| Hızlı Bağlantı Kesme Bileşeni | Tapa × Dişli |
| Yuva Kilitleme Tipi | Tak ve Bağlan |
| Akış Kontrolü | Kapatma Özelliği ile |
| Hortum Bağlantısı (Erkek) | |
| Bağlantı Stili | Hızlı Bağlantı Kesme |
| Hızlı Bağlantı Kesme Şekli | Pioneer |
| Cins | Erkek |
| Bağlantı Boyutu | 1/2 |
| Tapa Ucu | |
| Uzunluk | 3/8"0.95 cm |
| Çap | 13/16"2.06 cm |
| Hortum Bağlantısı (Dişi) | |
| Bağlantı Stili | Hızlı Bağlantı Kesme |
| Hızlı Bağlantı Kesme Şekli | Uluslararası Standart ISO Minimal Dökülme |
| Cins | Dişi |
| Dikey Kalıp Ucu için | |
| Uzunluk | 3/8"0.95 cm |
| Çap | 15/16"2.38 cm |
| Malzeme | Çinko Kaplı Çelik |
| Manşon Malzemesi | Çinko Kaplı Çelik |
| Conta Malzemesi | Buna-N Kauçuk |
| Maksimum Basınç | 4,000 psi @ 72° F |
| Maksimum Vakum | Derecelendirilmemiştir |
| Vakum Değeri | Derecelendirilmemiştir |
| Sıcaklık Aralığı | -40° ila 250° F |
| Uzunluk | 3 57/64"9.88 cm |
| Uyumlu Olduğu | Parker 4000, SafeWay S20 |
| RoHS | RoHS 3 (2015/863/EU) Uyumlu |
| REACH | Uygun Değil |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | Amerika Birleşik Devletleri |
| USMCA Uygunluğu | Hayır |
| Schedule B | 848120.0050 |
| ECCN | EAR99 |
Tam bir bağlantı seti, hızlı bir şekilde takılıp çıkarılabilen bir fiş ve bir soketten (her ikisi de ayrı satılır) oluşur. Hidrolik hortum hattına sık sık erişmeniz gerekiyorsa bunları kullanın. Tüm Pioneer hızlı bağlantı fişleri, boru boyutuna bakılmaksızın aynı bağlantı boyutuna sahip tüm Pioneer hızlı bağlantı soketleriyle uyumludur. Fişler, Parker 4000, Parker 4200, SafeWay S20 ve SafeWay S40 soketleriyle uyumludur. Çift kapatma bağlantı elemanları olarak da bilinen fişler ve soketlerin her ikisi de, bağlantı elemanı ayrıldığında akışı durduran bir kapatma vanasına sahiptir. Fişler ve soketler, sağlam ve dayanıklı olup korozyona karşı makul düzeyde direnç gösteren çinko kaplı çeliktir.
Bas-bağlan soketleri, manşon kilitli soketlere göre bağlanması daha kolaydır. Tıklama sesi duyana kadar fişi sokete iterek bağlayın. Bağlantıyı kesmek için, fiş çıkana kadar soket üzerindeki manşonu öne doğru kaydırın.
Pioneer × ISO Minimal-Spill bağlantı elemanları, farklı hızlı bağlantı tipleri arasında uyum sağlamanıza olanak tanır. ISO Minimal-Spill hızlı bağlantı elemanları, ISO 16028 bağlantı elemanları olarak da bilinir.
Contalı fişler ve prizler, sızıntılara karşı ekstra koruma sağlar. Not: Doğru oturmasını sağlamak için fiş ve prizin aynı bağlantı boyutuna sahip olduğundan emin olun. Basınç değerleri, statik (sabit) basınç koşulları için verilmiştir.
Uyarı: Maksimum basınçta çalışırken asla bağlantı parçalarını takmaya veya çıkarmaya çalışmayın. Hattı ayırmadan önce akışı durdurun.
