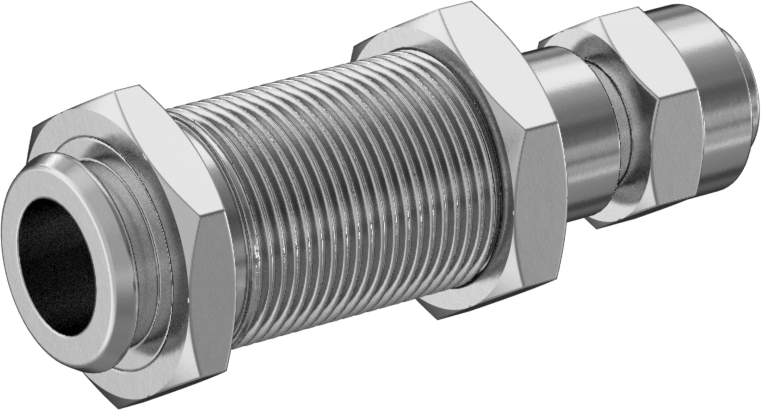

Hızlı Bağlantı Kesme Tüp Bağlantısı, Benzin için, Duvar Geçişli Sıkıştırma Soketi

3/8 Kaplin

Teknik Cizim

Şekil	Düz
Tip	Adaptör
Kare Tırnak Boyutu için	Benzin
Bağlantı
Bağlantı Stili	Hızlı Bağlantı Kesme
Hızlı Bağlantı Kesme Bileşeni	Dudak
Cins	Dişi
Bağlantı Boyutu	3/8
Dikey Kalıp Dış Çapı için	3/8"0.95 cm
Boru Bağlantısı
Bağlantı Stili	Sıkıştırma
Sıkıştırma Bağlantı Tipi	Standart
Cins	Dişi
Kare Boru İç Genişliği için	3/8"0.95 cm
Malzeme	316 Paslanmaz Çelik
Somun Malzemesi	316 Paslanmaz Çelik
Manşon Malzemesi	Asetal Plastik
Manşon Rengi	Siyah
Maksimum Basınç	150 psi @ 72° F
Maksimum Vakum	Derecelendirilmemiştir
Sıcaklık Aralığı	0° ila 150° F
Kare Şaft Boyutu için	Polietilen Plastik, Polipropilen Plastik
Yığın Yönü için	Sert
Kare Boru İç Genişliği için	Durometre 45D
Montaj Türü	Duvar delme
Delik Çapı İçin	11/16"1.75 cm
Maksimum Duvar Kalınlığı için	15/16"2.38 cm
Akış Kontrolü	Kapatma Özelliği ile
Uzunluk	2 1/4"5.71 cm
RoHS	RoHS 3 (2015/863/EU) ile uyumlu, istisna 6(c) - Bakır alaşımında kurşun
REACH	REACH (EC 1907/2006) (21/01/2025, 247 SVHC) Uyumlu
DFARS	Özel Metaller COTS Muafiyeti
Menşe Ülke	Amerika Birleşik Devletleri
USMCA Uygunluğu	Evet
Schedule B	730729.0000
ECCN	2B999

Kuplajlar, bir mandalla birleştirilen bir fiş ve bir soketten (ayrı satılır) oluşur, böylece hattınızı sık sık bağlayıp ayırabilirsiniz. Bağlamak için fişi sokete takın; ayırmak için mandala basın ve fişi çıkarın. Fişler ve soketler, mükemmel korozyon direnci için 316 paslanmaz çelikten yapılmıştır.

Kesme özelliğine sahip fişler ve soketler, bağlantı ayrıldığında akışı durdurmak için bir valfe sahiptir, böylece hattınızdan benzin dökülmez.

Not: Tam bir bağlantı için, aynı bağlantı boyutuna sahip bir fiş ve bir soket sipariş edin.

Sıkıştırmalı soketler, somunu sıktığınızda boruya kenetlenen ve sızdırmazlık sağlayan bir manşona (halka) sahiptir.

Duvar delikli soketler, bölme soketleri ve panele monte soketler olarak da bilinir; duvar veya panelinize monte edilerek bir giriş veya çıkış oluştururlar.
