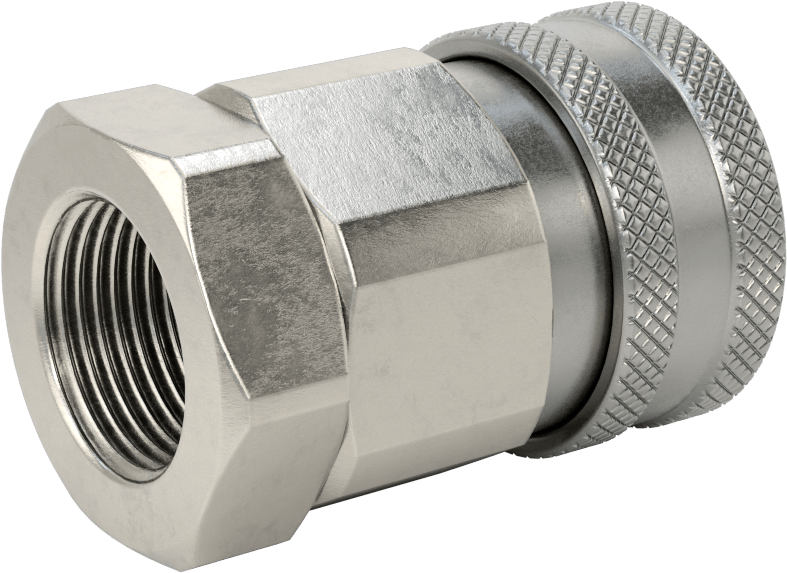

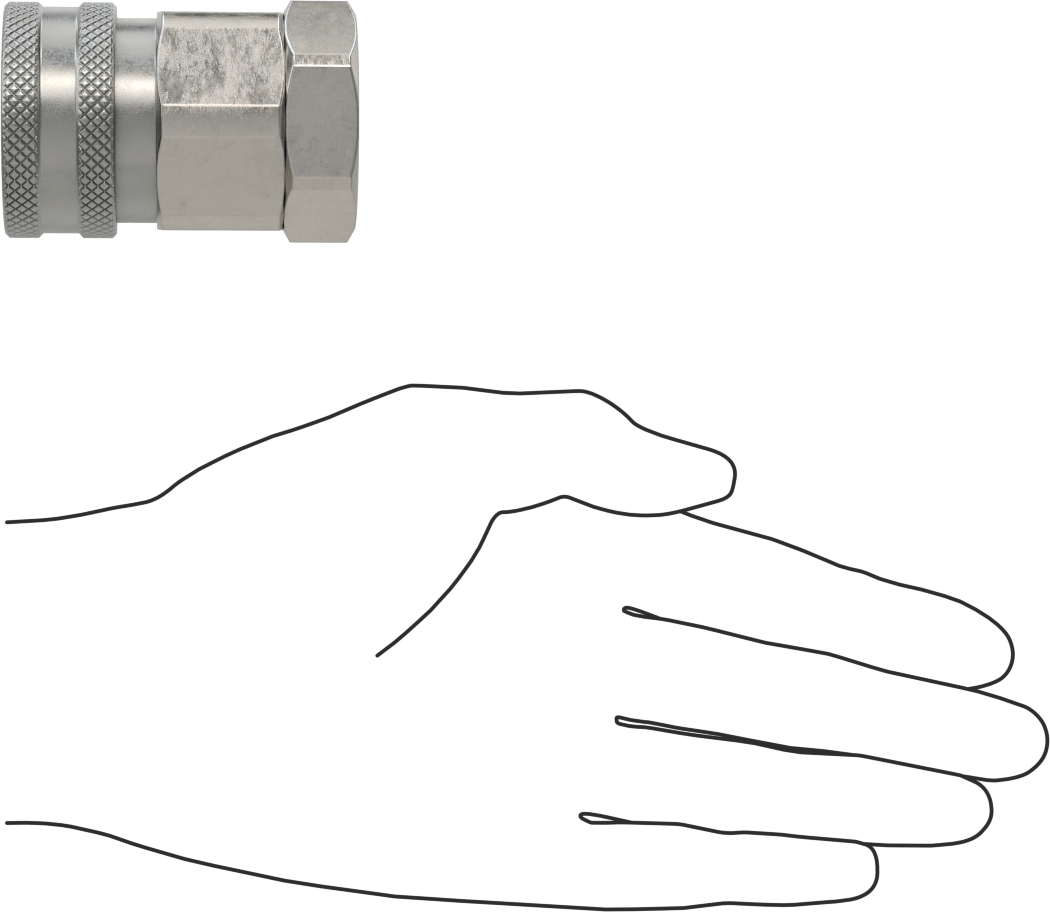

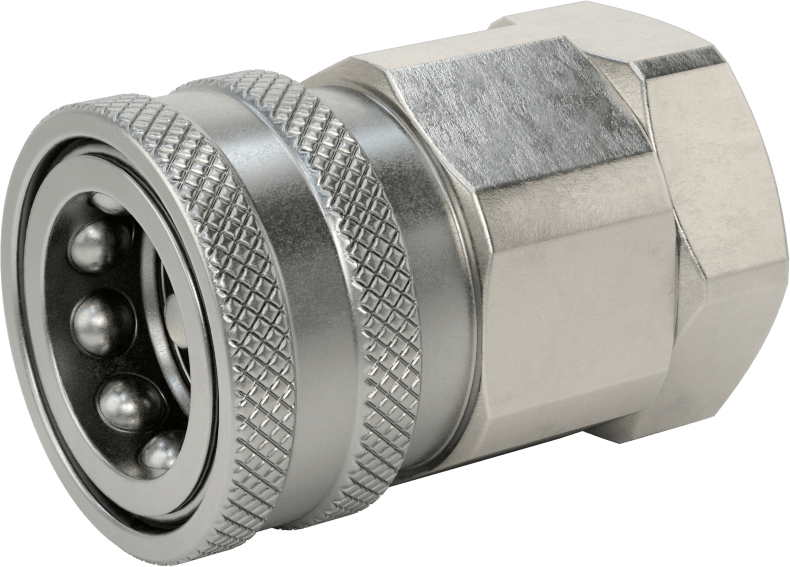

316 Paslanmaz Çelik Snap-Tite H Şeklinde Hortum Bağlantısı
Boyut 3/4, Manşon Kilidi Soketi, 3/4 NPSF Dişi Uç
| Kare Tırnak Boyutu için | Hidrolik Sıvısı |
| Şekil | Düz |
| Tip | Adaptör |
| Hızlı Bağlantı Kesme Bileşeni | Dudak |
| Yuva Kilitleme Tipi | Manşon Kilidi |
| Akış Kontrolü | Kapatma Özelliği ile |
| Bağlantı Stili | Hızlı Ayırma Dişi × Vidalı Dişi |
| Hızlı Bağlantı Kesme Şekli | Snap-Tite H Şekli |
| Bağlantı Boyutu | 3/4 |
| Dikey Kalıp Ucu için | |
| Uzunluk | 7/16"1.11 cm |
| Çap | 15/16"2.38 cm |
| Boru Çapı | 3/41.90 cm |
| Diş Tipi | NPSF |
| Dash Boyutu | 12 |
| Malzeme | 316 Paslanmaz Çelik |
| Manşon Malzemesi | Çelik |
| Conta Malzemesi | Buna-N Kauçuk |
| Maksimum Basınç | 2,000 psi @ 72° F |
| Maksimum Vakum | Derecelendirilmemiştir |
| Sıcaklık Aralığı | -40° ila 200° F |
| Uzunluk | 2 27/64"6.15 cm |
| Karşılanan Teknik Özellikler | MIL-C-51234 |
| RoHS | RoHS 3 (2015/863/EU) Uyumlu |
| REACH | REACH (EC 1907/2006) (21/01/2025, 247 SVHC) Uyumlu |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | Amerika Birleşik Devletleri |
| USMCA Uygunluğu | Evet |
| Schedule B | 848120.0080 |
| ECCN | 2B999 |
| İlgili Ürün | İsteğe Bağlı Toz Tapaları |
Tam bir bağlantı seti, hızlı bir şekilde takılıp çıkarılabilen bir fiş ve bir soketten (her ikisi de ayrı satılır) oluşur. Hidrolik hortum hattına sık sık erişmeniz gerekiyorsa bunları kullanın. Tüm Snap-Tite H şekilli hızlı bağlantı fişleri, boru boyutundan bağımsız olarak aynı bağlantı boyutu olan herhangi bir Snap-Tite H şekilli hızlı bağlantı soketiyle uyumludur. Çift kapatma bağlantıları olarak da bilinen fiş ve soketlerin her ikisi de, bağlantı ayrıldığında akışı durduran bir kapatma vanasına sahiptir.
Soketler, manşon kilitli tiptedir. Bağlamak için, soket üzerindeki manşonu geriye kaydırın, fişi takın ve manşonu bırakın. Bağlantıyı kesmek için manşonu geri kaydırın ve fişi çekip çıkarın.
316 paslanmaz çelik mükemmel korozyon direncine sahiptir.
NPSF (National Pipe Straight Fuel) dişleri, NPT dişleriyle uyumludur.
Not: Doğru oturmasını sağlamak için fiş ve prizin bağlantı boyutlarının aynı olduğundan emin olun. Basınç değerleri statik (sabit) basınç koşulları için verilmiştir.
Uyarı: Maksimum basınçta çalışırken asla bağlantı parçalarını takmaya veya çıkarmaya çalışmayın. Hattı ayırmadan önce akışı durdurun.
