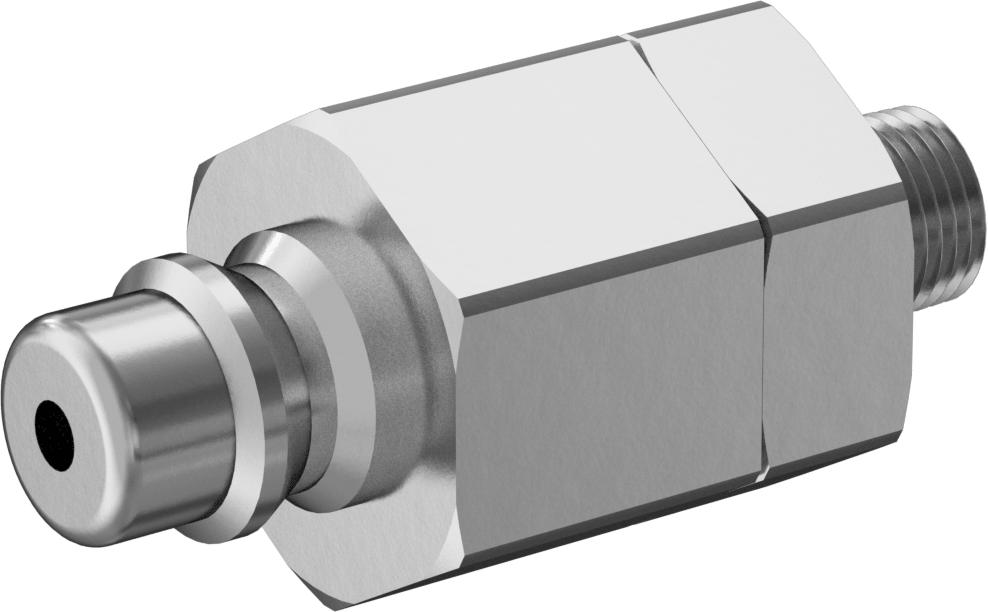

Çinko Kaplı Çelik Snap-Tite H Şeklinde Hortum Bağlantısı

1/4 Boyut, Plug, 1/8 NPT Erkek Uç

Teknik Çizim

Kare Tırnak Boyutu için	Hidrolik Sıvısı
Şekil	Düz
Tip	Adaptör
Hızlı Bağlantı Kesme Bileşeni	Tapa
Akış Kontrolü	Kapatma Özelliği ile
Bağlantı Stili	Hızlı Bağlantı Kesme Erkek × Dişli Erkek
Hızlı Bağlantı Kesme Şekli	Snap-Tite H Şekli
Bağlantı Boyutu	1/4
Tapa Ucu
Uzunluk	1/4"0.64 cm
Çap	7/16"1.11 cm
Boru Çapı	1/80.32 cm
Diş Tipi	NPT
Dash Boyutu	02
Malzeme	Çinko Kaplı Çelik
Conta Malzemesi	Buna-N Kauçuk
Maksimum Basınç	6,500 psi @ 72° F
Maksimum Vakum	Derecelendirilmemiştir
Sıcaklık Aralığı	-40° ila 200° F
Uzunluk	2 1/32"5.16 cm
Karşılanan Teknik Özellikler	MIL-C-51234
RoHS	RoHS 3 (2015/863/EU) ile uyumlu, 6(a)-I muafiyeti - Çelikte alaşım elementi olarak kurşun
REACH	Uygun Değil
DFARS	Özel Metaller COTS Muafiyeti
Menşe Ülke	Amerika Birleşik Devletleri
USMCA Uygunluğu	Evet
Schedule B	848120.0080
ECCN	EAR99
İlgili Ürün	İsteğe Bağlı Toz Kapakları

Tam bir bağlantı seti, hızlı bir şekilde takılıp çıkarılabilen bir fiş ve bir soketten (her ikisi de ayrı satılır) oluşur. Hidrolik hortum hattına sık sık erişmeniz gerekiyorsa bunları kullanın. Tüm Snap-Tite H şekilli hızlı bağlantı fişleri, boru boyutundan bağımsız olarak aynı bağlantı boyutu olan herhangi bir Snap-Tite H şekilli hızlı bağlantı soketiyle uyumludur. Çift kapatma bağlantıları olarak da bilinen fiş ve soketlerin her ikisi de, bağlantı ayrıldığında akışı durduran bir kapatma vanasına sahiptir.

Fişler, nipel olarak da bilinir.

Çinko kaplı çelik, diğer metallere göre daha sağlam ve dayanıklıdır. Makul düzeyde korozyon direncine sahiptir.

Not: Doğru oturmasını sağlamak için fiş ve prizin bağlantı boyutlarının aynı olduğundan emin olun. Basınç değerleri statik (sabit) basınç koşulları için verilmiştir.

Uyarı: Maksimum basınçta çalışırken asla bağlantı parçalarını takmaya veya çıkarmaya çalışmayın. Hattı ayırmadan önce akışı durdurun.
