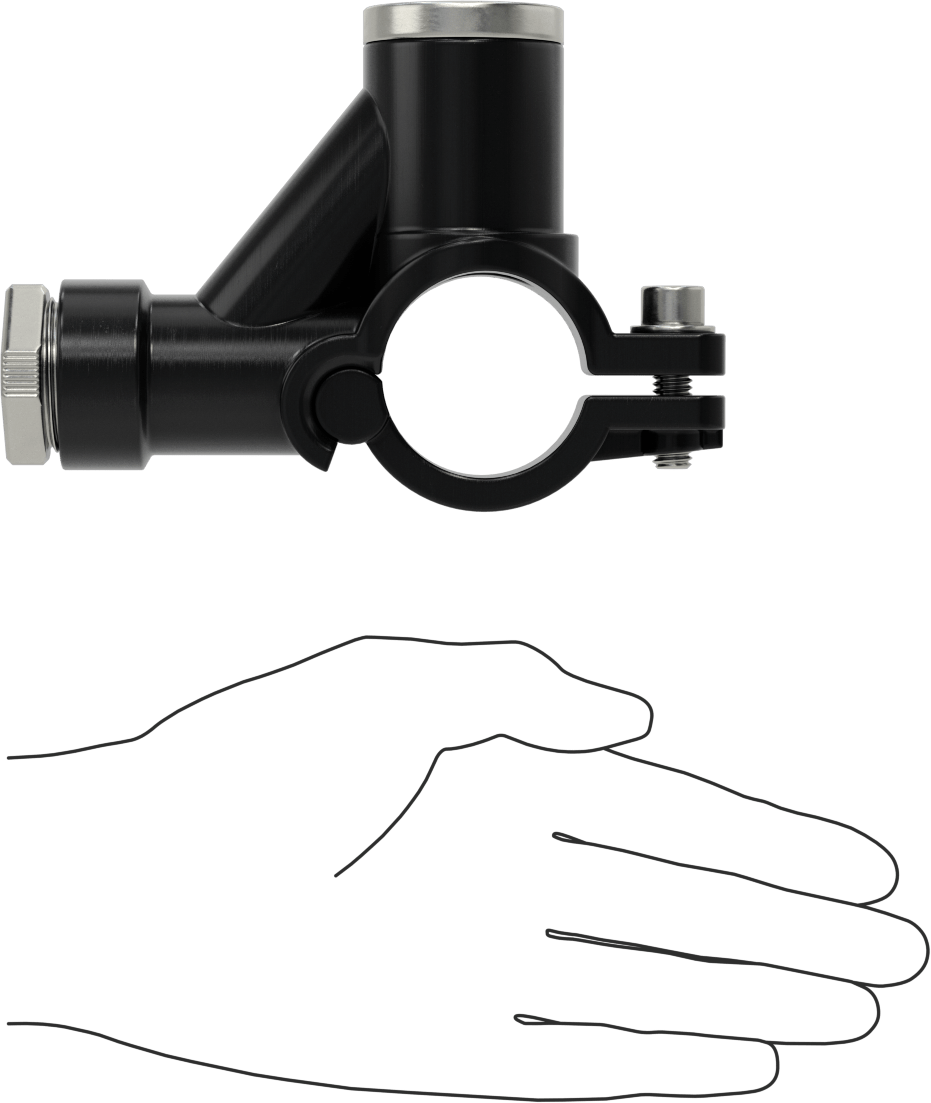

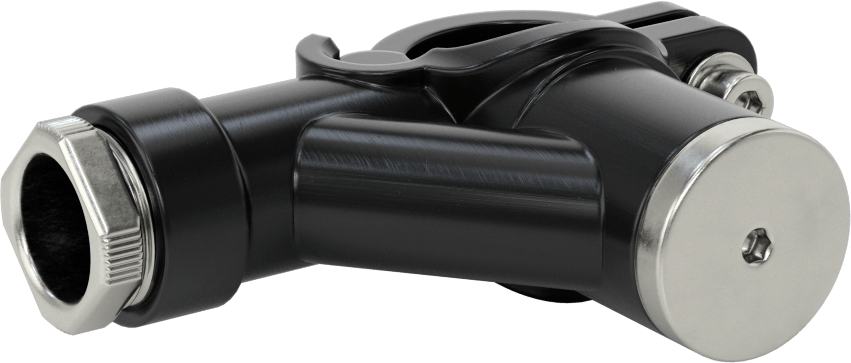

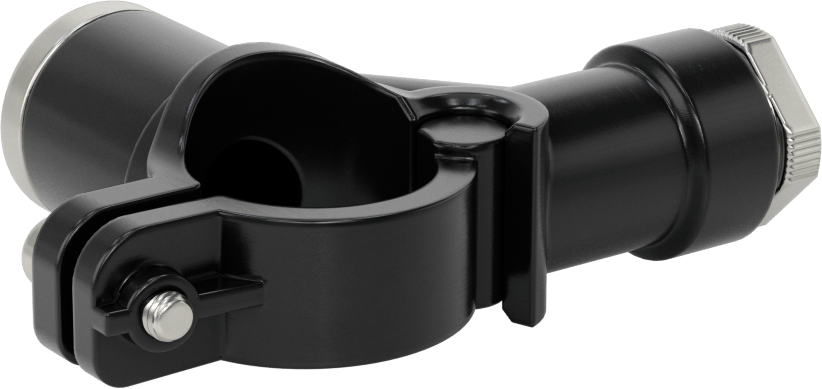

Basınçlı Hava için Hızlı Bağlantı Boru Bağlantı Parçası, Eyer Tap T, Dişli
1" (2.54 cm) Boru Dış Çapı, 1,5" (3.81 cm) Boru Dış Çapı Kelepçeli
| Kare Tırnak Boyutu için | Hava, Soğutucu, Azot, Yağ |
| Bileşen | Bağlantı Elemanı |
| Şekil | T-Parçası |
| Tip | Saddle Tap |
| İmalat | Döküm |
| Bağlantı Tipi | Boru |
| Bağlantı Stili | Hızlı Bağlantı Dişi × Kelepçeli |
| Boru Dış Çapı için | |
| (A) | 1" (25 mm) |
| (B) | 1 1/2" (40 mm) |
| Uzunluk | 38 mm |
| Malzeme | Epoksi Kaplı 6061 Alüminyum |
| Sıkma Halkası Malzemesi | Paslanmaz Çelik |
| O-Ring Malzemesi | Buna-N Kauçuk |
| Cıvata Malzemesi | 304 Paslanmaz Çelik |
| Pul Malzemesi | 304 Paslanmaz Çelik |
| Somun Malzemesi | Eloksallı 6061 Alüminyum |
| Maksimum Basınç | 580 psi @ 72° F |
| Sıcaklık Aralığı | 0° F ila 210° F |
| Boru Malzemesi İçin | Alüminyum |
| Bağlantı Elemanı Bağlantısı | Hızlı Bağlantı Kesme |
| Karşılanan Teknik Özellikler | ASME B31.1, ASME B31.3, ASME B31.9 |
| İçerir | Kapak |
| RoHS | Uygun Değil |
| REACH | Uygun Değil |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | İspanya |
| Schedule B | 760900.0000 |
| ECCN | EAR99 |
| İlgili Ürün | Delik Testereleri |
Bu bağlantı parçalarını alüminyum boruya vidalayarak hızlı ve sızdırmaz bağlantılar elde edin; diş açma, lehimleme veya kaynaklama gerekmez. Bunları kullanarak, bakır veya çelik bir sistem kurmak için gereken sürenin yarısı kadar sürede bir basınçlı hava sistemi kurun. Unipipe bağlantı parçaları olarak da bilinen bu parçalar, Unipipe, Transair ve Infinity borularıyla uyumlu bir hızlı bağlantı sisteminin parçasıdır.
Bu bağlantı parçalarının ucundaki bileziği elle sıkın, ardından son çeyrek tur için bir anahtar kullanın. Bu bağlantı parçalarının iç kısmında, boruya sızdırmazlık sağlamak için bir sıkıştırma halkası ve O-ring bulunur. Kurulumunuzu değiştirmek için gerektiğinde kolayca sökülebilirler.
Saddle tap T-parçaları, sisteminizi sökmenize gerek kalmadan bağlantı eklemek için boruya cıvatalanır. Bunları, tavana monte edilmiş borunuzu alttaki ekipmana bağlamak için kullanabilirsiniz. Montaj için, dişli çıkıştan borunuza bir delik testeresi (ayrı satılır) ile delik açın.
