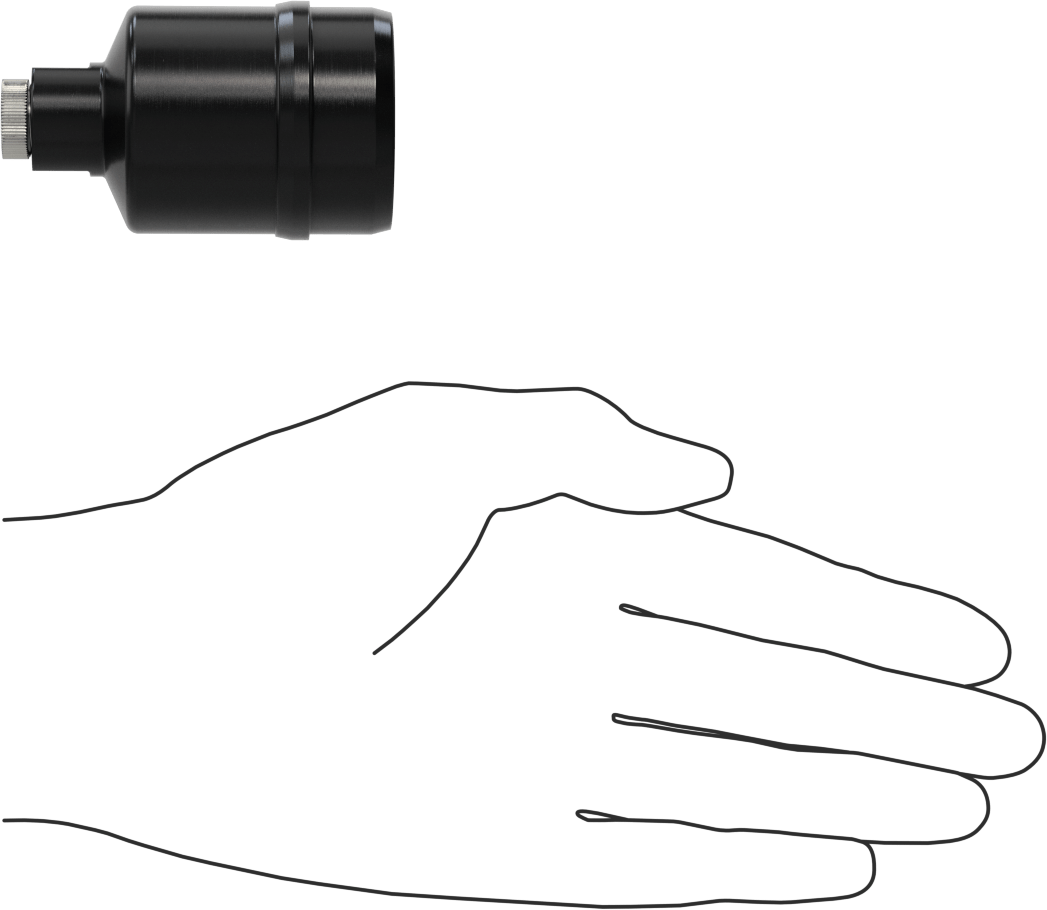

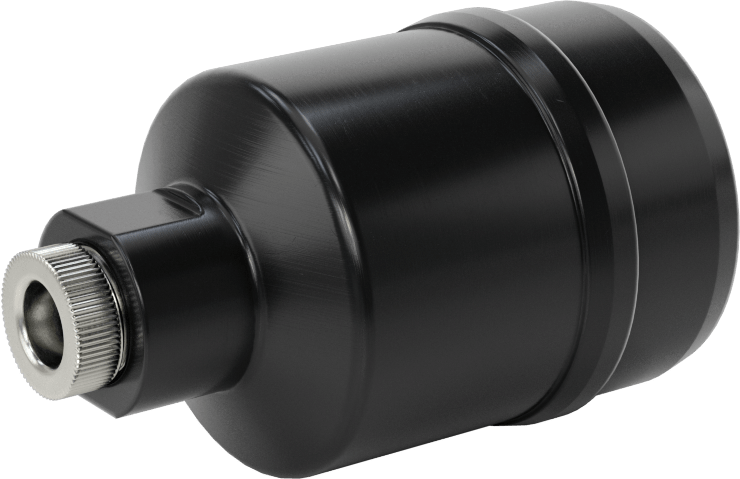

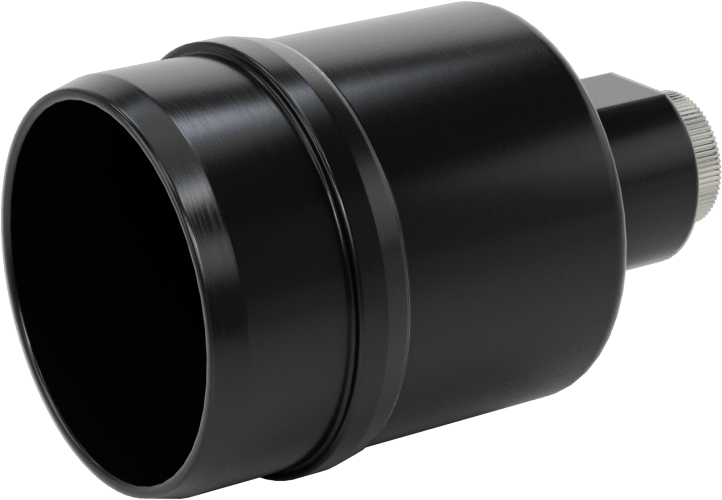

Basınçlı Hava için Hızlı Bağlantı Boru Bağlantı Parçası, Fiş, Dişli
1-1/2" (3.81 cm) Dış Çaplı Boru için
| Kare Tırnak Boyutu için | Hava, Soğutucu, Azot, Yağ |
| Bileşen | Bağlantı Elemanı |
| Şekil | Kapak/Tapa |
| Tip | Tapa |
| İmalat | Döküm |
| Bağlantı Tipi | Boru |
| Bağlantı Stili | Hızlı Bağlantı |
| Cins | Dişi |
| Boru Dış Çapı için | 1 1/2" (40 mm) |
| Dişli Derinliği | 43 mm |
| Uzunluk | 62 mm |
| Malzeme | Epoksi Kaplı 6061 Alüminyum |
| Sıkma Halkası Malzemesi | Paslanmaz Çelik |
| Maksimum Basınç | 1,015 psi @ 72° F |
| Sıcaklık Aralığı | 0° F ila 210° F |
| Boru Malzemesi İçin | Alüminyum |
| Bağlantı Elemanı Bağlantısı | Hızlı Bağlantı Kesme |
| Karşılanan Teknik Özellikler | ASME B31.1, ASME B31.3, ASME B31.9 |
| RoHS | Uygun Değil |
| REACH | Uygun Değil |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | İspanya |
| Schedule B | 760900.0000 |
| ECCN | EAR99 |
Bu bağlantı parçalarını alüminyum boruya vidalayarak hızlı ve sızdırmaz bağlantılar elde edin; diş açma, lehimleme veya kaynaklama gerekmez. Bunları kullanarak, bakır veya çelik bir sistem kurmak için gereken sürenin yarısı kadar sürede bir basınçlı hava sistemi kurun. Unipipe bağlantı parçaları olarak da bilinen bu parçalar, Unipipe, Transair ve Infinity borularıyla uyumlu bir hızlı bağlantı sisteminin parçasıdır.
Bu bağlantı parçalarının ucundaki bileziği elle sıkın, ardından son çeyrek tur için bir anahtar kullanın. Bu bağlantı parçalarının iç kısmında, boruya sızdırmazlık sağlamak için bir sıkıştırma halkası ve O-ring bulunur. Kurulumunuzu değiştirmek için gerektiğinde kolayca sökülebilirler.
Fişler, bağlantı parçasının ucunu kapatır. Hattınızı boşaltmak veya bir basınç göstergesi takmak için kullanılabilen ¼ BSPP valf içerirler. Takmak için, bağlantı parçasının somununu, bileziğini ve tutma halkasını çıkarın. Fişi bağlantı parçasına takın, bileziği kaydırın ve somunu sıkın. Konektörün tutma halkasını atın.
