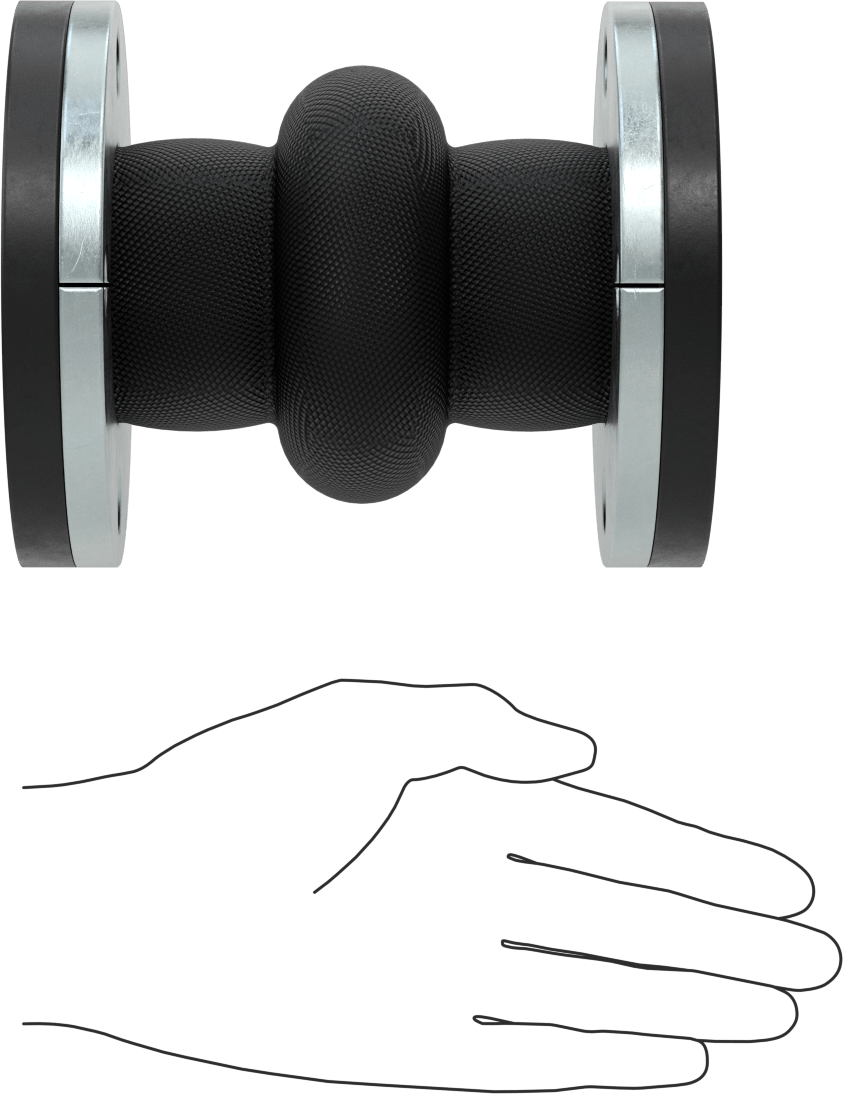

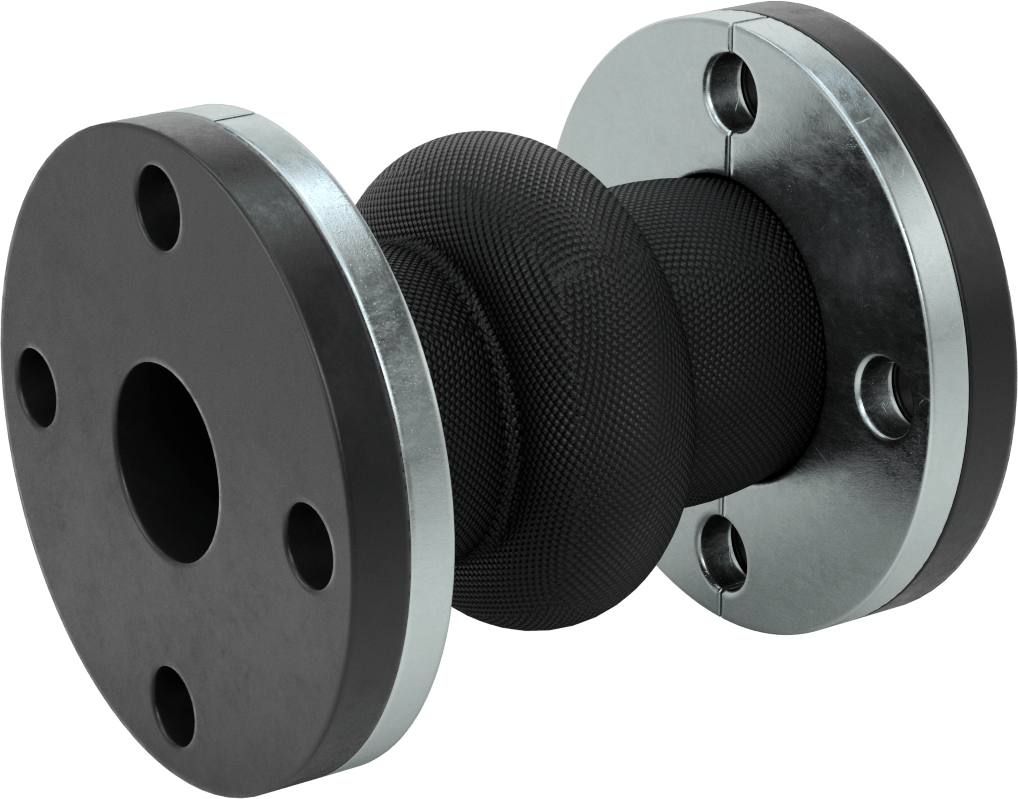

Flanşlı Uçlu Genleşme Derzi, İçme Suyu için
5" (12.70 cm) Flanş Dış Çap
| Kare Tırnak Boyutu için | İçme Suyu |
| Şekil | Düz |
| Tip | Konektör, Genleşme Derzi |
| Bağlantı Tipi | Boru |
| Boru Bağlantı Tipi | Flanşlı |
| Flanş Dış Çapı | 5"12.70 cm |
| Boru Çapı | 1 1/23.81 cm |
| Uzunluk | 6"15.24 cm |
| Cıvata Deliği Sayısı | 4 |
| Mesafe | |
| Sıkıştırma | 3/4"1.90 cm |
| Genişletme | 3/8"0.95 cm |
| Ofset | 1/2"1.27 cm |
| Maksimum Basınç | 200 psi @ 72° F |
| Patlama Basıncı | 800 psi55 bar |
| Maksimum Vakum | 72° F'de 26 inç Hg |
| Sıcaklık Aralığı | -20° ila 250° F |
| Genişletme Eklem Tipi | Tek Ampul |
| Malzeme | EPDM Kauçuk |
| Takviye Malzemesi | Polyester Plastik |
| Flanş Malzemesi | Çinko Kaplı Çelik |
| Astar Malzemesi | EPDM Kauçuk |
| Conta Gerekli | Hayır |
| Flanş için | |
| Sınıf | 150 |
| Yüzey | Düz |
| Özellikler | Çinko Kaplı Çelik Yarı Halka Destek Plakası |
| Karşılanan Teknik Özellikler | NSF/ANSI 61 |
| UL Dosya Numarası | MH47689 |
| Cıvata Deliği Tipi | Dişsiz |
| Cıvata Deliği Boyutu | 5/8"1.59 cm |
| RoHS | Uygun Değil |
| REACH | Uygun Değil |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | Güney Kore |
| Schedule B | 730799.4000 |
| ECCN | EAR99 |
| İlgili Ürün | Sınır Çubuğu Setleri |
Bu bağlantı parçalarındaki EPDM astar, içme suyu ile kullanım için NSF/ANSI 61 standardına uygundur. Boru sistemlerindeki gerilimi, titreşimi ve gürültüyü azaltmak için, hareketi emmek üzere esneklik sağlarlar. Bu bağlantı parçaları, ek mukavemet için polyester kordonla güçlendirilmiş esnek bir gövdeye sahiptir. Her bir flanşı çinko kaplı çelik bir plaka destekler. Flanşlar, conta gerektirmeden aynı boyuttaki düz yüzeyli Sınıf 150 flanşlarla birleşir.
Genleşme derzlerini sabitleme noktalarına mümkün olduğunca yakın konumlandırın. Sabitlemenin yetersiz olduğu durumlarda aşırı uzamayı önlemek için flanşlara sınır çubuğu setlerini (ayrı satılır) takın. Sınır çubuğu montaj plakasının kalınlığını karşılamak için, genleşme derzini boru flanşına bağlayan cıvatalardan 7/8" daha uzun cıvatalar kullanın. Her sınır çubuğu seti için sekiz cıvata gerekir (dahil değildir).
