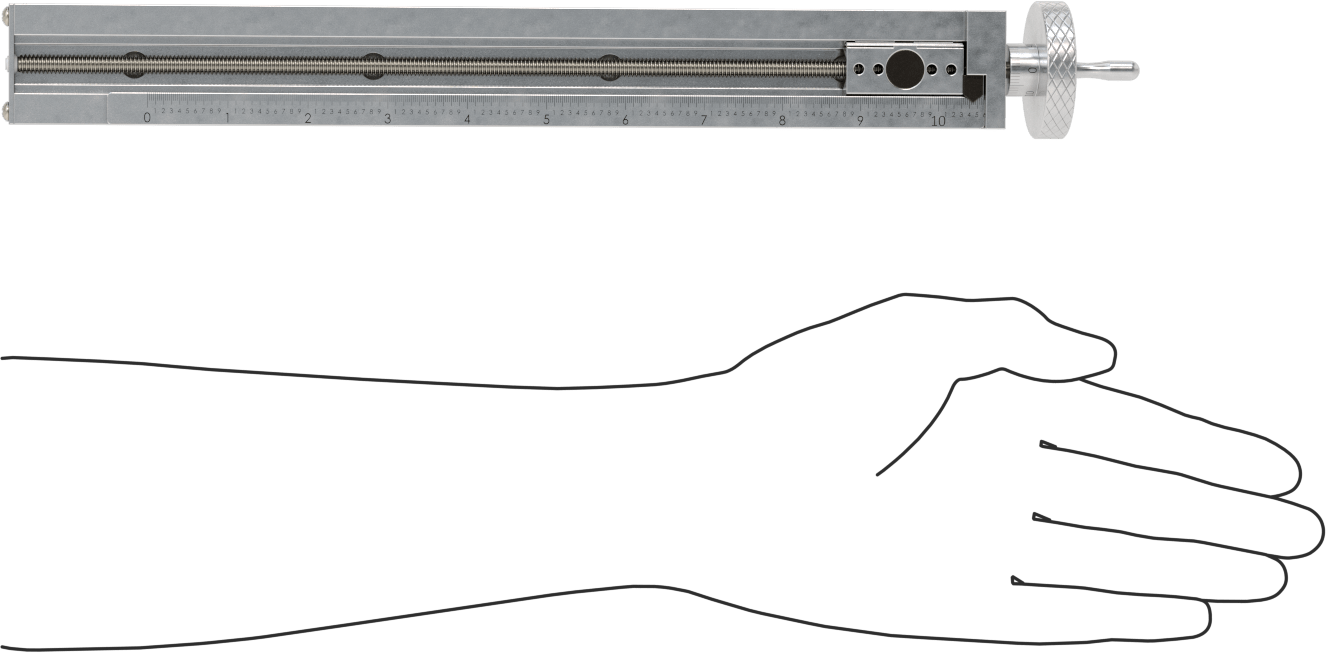

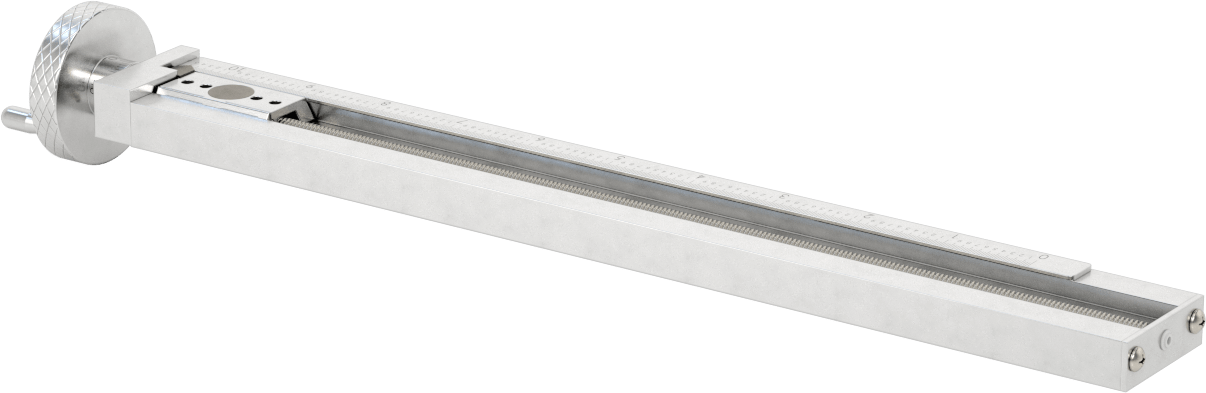

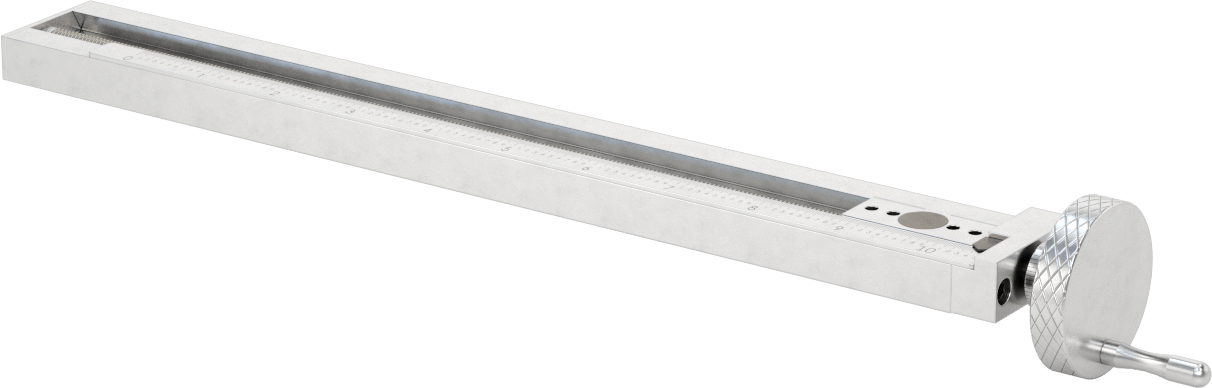

Hassas Konumlandırma Kılavuzu
15 lb Statik Yük Kapasitesi, 10,500" (26.67 cm) Hareket Uzunluğu
₺96.863 Paket
5242A13
1'li paket
| Taşıyıcı Malzemesi | Alüminyum |
| Taban Malzemesi | Alüminyum |
| Statik Yük Kapasitesi | 15 lb. |
| Hareket Uzunluğu | 10.5"26.67 cm |
| Dönüş Başına Hareket Mesafesi | 0.05"0.13 cm |
| Dönüş Başına Hareket Mesafesi Doğruluğu | 0.00015"/1"0.00 cm / 2.54 cm |
| Yükseklik | 0.61"1.55 cm |
| Toplam | |
| Genişlik | 1.5"3.81 cm |
| Uzunluk | 14.6"37.08 cm |
| Taşıyıcı | |
| Genişlik | 0.62"1.57 cm |
| Uzunluk | 1.5"3.81 cm |
| Kulp | |
| Tip | El Çarkı |
| Çap | 1.75"4.44 cm |
| Çıkıntı | 0.59"1.50 cm |
| Doğrusal Ölçek Dereceleri | 0.025"0.06 cm |
| Maksimum Sıcaklık | 82°C |
| Taşıyıcı Montajı | |
| Delik Sayısı | 4 |
| Delik Diş Boyutu | 6-32 |
| Delik Derinliği | 0.13"0.33 cm |

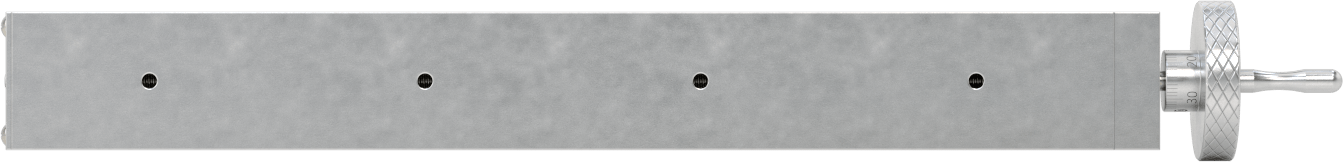

| Taban Montajı | |
| Delik Sayısı | 4 |
| Bağlantı Elemanı Diş Boyutu | 8-32 |
| Delik Merkezleri Arası Mesafe | 3"7.62 cm |
| Delik Derinliği | 0.15"0.38 cm |
| Dahil Edilen Montaj Bağlantı Elemanları | Hayır |
| Yatak Malzemesi | Rulon 123 |
| Rulman Tipi | Düz |
| El Çarkı Ölçekleri | 0.001"0.00 cm |
| Adım Vidası Malzemesi | 304 Paslanmaz Çelik |
| Yağlayıcı | Lityum Kalınlaştırıcılı Gres |
| Yağlama | Yağlanmış |
| Performans | Hassas |
| Kaymalı Yatak Tipi | Manşon |
| Menşe Ülke | Amerika Birleşik Devletleri |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | REACH (EC 1907/2006) (14/06/2023, 235 SVHC) Uyumlu |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Uyumlu |
| Schedule B Numarası | 848330.8065 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Hayır |

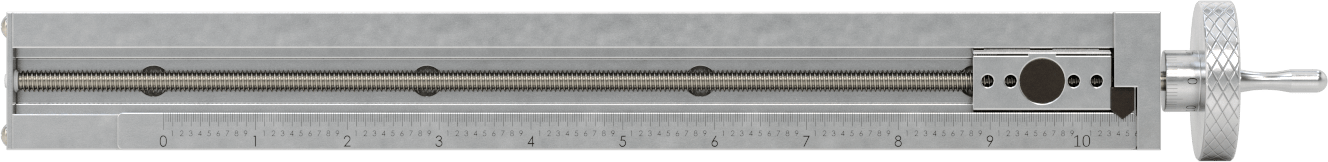

Doğrusal bir ölçek ve mikrometre benzeri bir el çarkı, hareket mesafesini 0,001 inçlik artışlarla ölçer. Rulon kaymalı yataklar, bu kızakların kirli ortamlarda bile sorunsuz hareket etmesini sağlar. Bunları laboratuvar ve üretim ekipmanları için çeşitli manuel konumlandırma uygulamalarının yanı sıra delme, sabitleme, montaj ve ölçüm için parçaları konumlandırmada kullanın.
Not: Listelenen kapasiteler yatay montaj içindir. Dikey olarak monte edildiğinde, yük kapasitesi yarıya düşer.
Dönüş Başına Hareket Mesafesi — Vida adım mesafesi olarak da bilinen dönüş başına hareket mesafesi, kolun bir tur dönüşüyle taşıyıcının hareket ettiği mesafedir.
