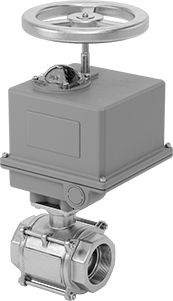

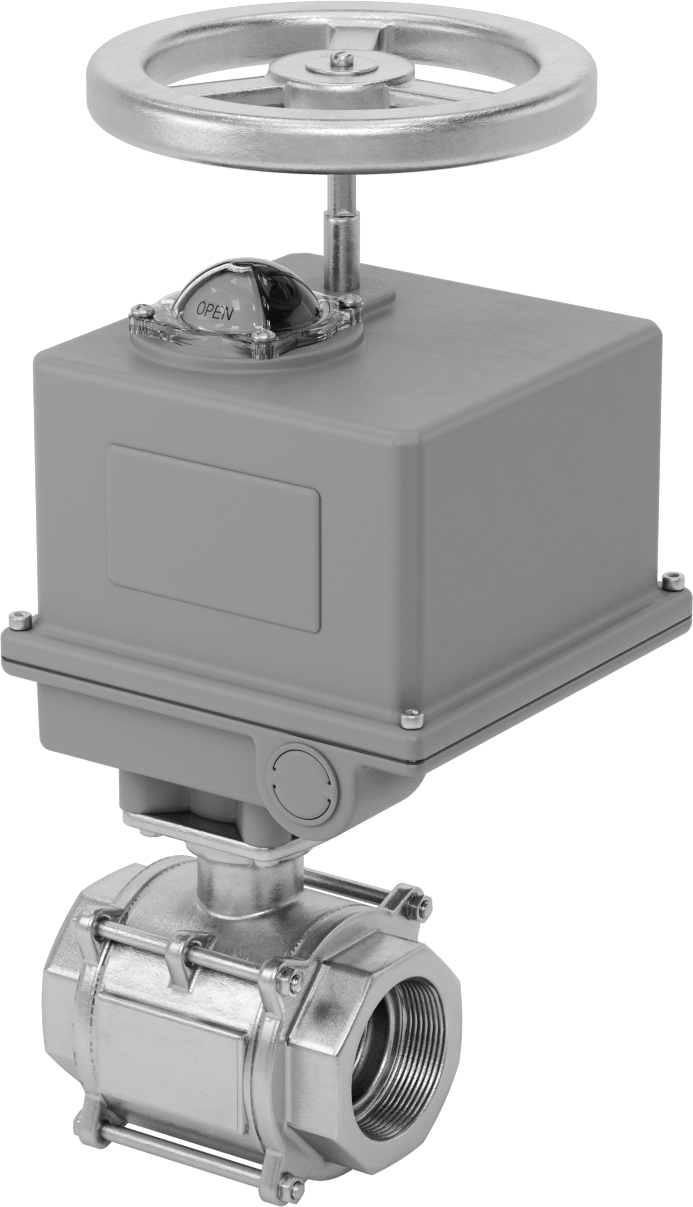

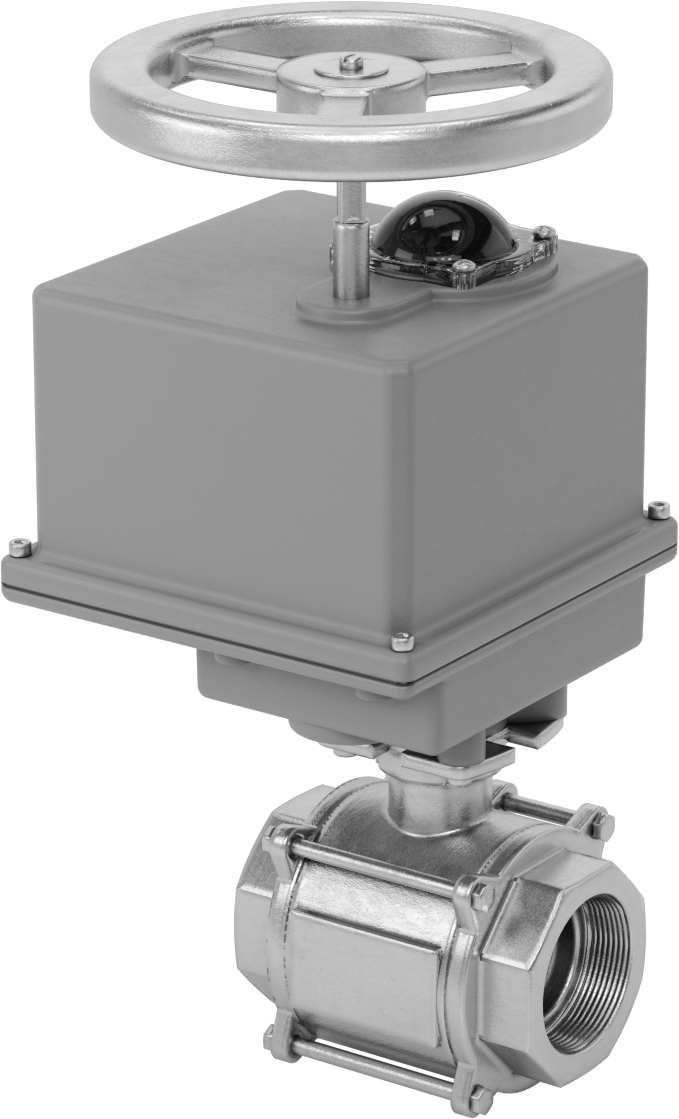

Easy-Maintenance Motor Tahrikli Açma/Kapama Vanası
120V AC, 2 NPT Dişi
| Valf İşlevi | Açma/Kapama |
| Valf Tipi | Bilye |
| Bağlantı Tipi | Konektör |
| Şekil | Düz |
| Çalıştırma | Motor |
| Elektrik Bağlantısı Tipi | Sabit Kablolama |
| Kablo Kanalı Standart Boyutu | 1/2 |
| Valf Başlangıç Konumu | Normalde Açık veya Normalde Kapalı |
| Kare Tırnak Boyutu için | Su, Yağ, Hava, Argon, Helyum, Neon, Xenon, Kripton |
| Bağlantı Noktası Türü | Dolu |
| Bağlantı Tipi | Boru |
| Bağlantı Stili | Dişli |
| Boru Çapı | 25.08 cm |
| Cins | Dişi |
| Diş Tipi | NPT |
| Akış Katsayısı (Cv) | 270 |
| Maksimum Basınç | 1000 psi @ 200° F |
| Basınç Düşüşü | Sıfır Basınç Düşüşü |
| Gerekli Minimum Basınç Düşüşü | Yok |
| Manuel Geçiş | Evet |
| Çalıştırma Süresi | 15 sec. |
| Sıcaklık Aralığı | -20° ila 450° F |
| Aktüatör Sıcaklık Aralığı | 0° ila 150° F |
| Gerilim | 120V AC |
| Frekans | 60 Hz |
| Çalışma Döngüsü | Aralıklı |
| Açma/Kapama Süresi | 11,25 saniye açık, 3,75 Saniye Kapalı |
| Gövde Malzemesi | 316 Paslanmaz Çelik |
| Bilye Malzemesi | 316 Paslanmaz Çelik |
| Conta Malzemesi | PTFE Plastik |
| Koltuk Malzemesi | Cam Dolgulu PTFE Plastik |
| Ambalaj Malzemesi | PTFE Plastik |
| Aktüatör Muhafaza Malzemesi | Alüminyum |
| Valf Uzunluğu | 5 3/16"13.18 cm |
| Vana Genişliği | 3 11/16"9.37 cm |
| Aktüatör Montaj Tipi | Doğrudan |
| Aktüatör Uzunluğu | 7"17.78 cm |
| Aktüatör Genişliği | 7"17.78 cm |
| Toplam | |
| Uzunluk | 7"17.78 cm |
| Yükseklik | 15 5/8"39.69 cm |
| Genişlik | 7"17.78 cm |
| Montaj Yönü | Yatay, Dikey |
| Dahil Edilen Bağlantı Elemanları | Hayır |
| Görsel Akış Göstergesi | Evet |
| Yığın Yönü için | Evet |
| Tel Bağlantı Tipi | Vidalı Terminaller |
| Çevre Derecelendirmesi | NEMA 4 |
| Kimyasal Direnç | |
| Mükemmel | Aseton, Hava, Argon, İçecek, Bütan, Karbondioksit, Klor, Deiyonize Su, Dizel Yakıt, Etanol, Etilen Glikol, Gıda, Akaryakıt, Benzin, Helyum, Hidroklorik Asit (%100 Konsantrasyon), İzopropil Alkol, Gazyağı, Kripton, Sıvı Argon, Sıvı Karbondioksit, Sıvı Azot, Sıvı Oksijen, Metil Etil Keton, Mineral Solvent, Doğal Gaz, Neon, Nitrik Asit (%100 Konsantrasyon), Nitrik Asit (%25 Konsantrasyon), Nitrik Asit (%50 Konsantrasyon), Azot, Yağ, Propan, Tuzlu Su, Sabun Çözeltileri, Sodyum Hidroksit (%25 Konsantrasyon), Toluen, Su, Xenon, Ksilen |
| Orta | Amonyak, Sitrik Asit (%100 Konsantrasyon), Sitrik Asit (%25 Konsantrasyon), Sitrik Asit (%50 Konsantrasyon), Fosforik Asit (%100 Konsantrasyon), Fosforik Asit (%25 Konsantrasyon), Fosforik Asit (%50 Konsantrasyon), Sodyum Hidroksit (%50 Konsantrasyon), Buhar |
| Yetersiz | Hidroklorik Asit (%25 Konsantrasyon), Hidroklorik Asit (%37 Konsantrasyon), Metanol, Oksijen, Sodyum Hidroksit (%100 Konsantrasyon), Sodyum Hidroksit (%75 Konsantrasyon), Sodyum Hipoklorit (%100 Konsantrasyon), Sodyum Hipoklorit (%25 Konsantrasyon), Sodyum Hipoklorit (%50 Konsantrasyon) |
| Uyarı Mesajı | Kimyasal uyumluluk, ürünün kullanıldığı koşullara göre müşteri tarafından belirlenmelidir, diğer kimyasalların varlığı dahil, sıcaklık, ve kıvam. |
| RoHS | RoHS 3 (2015/863/EU) Uyumlu |
| REACH | Uygun Değil |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | Amerika Birleşik Devletleri |
| USMCA Uygunluğu | Hayır |
| Schedule B | 848180.9025 |
| ECCN | 2B999 |

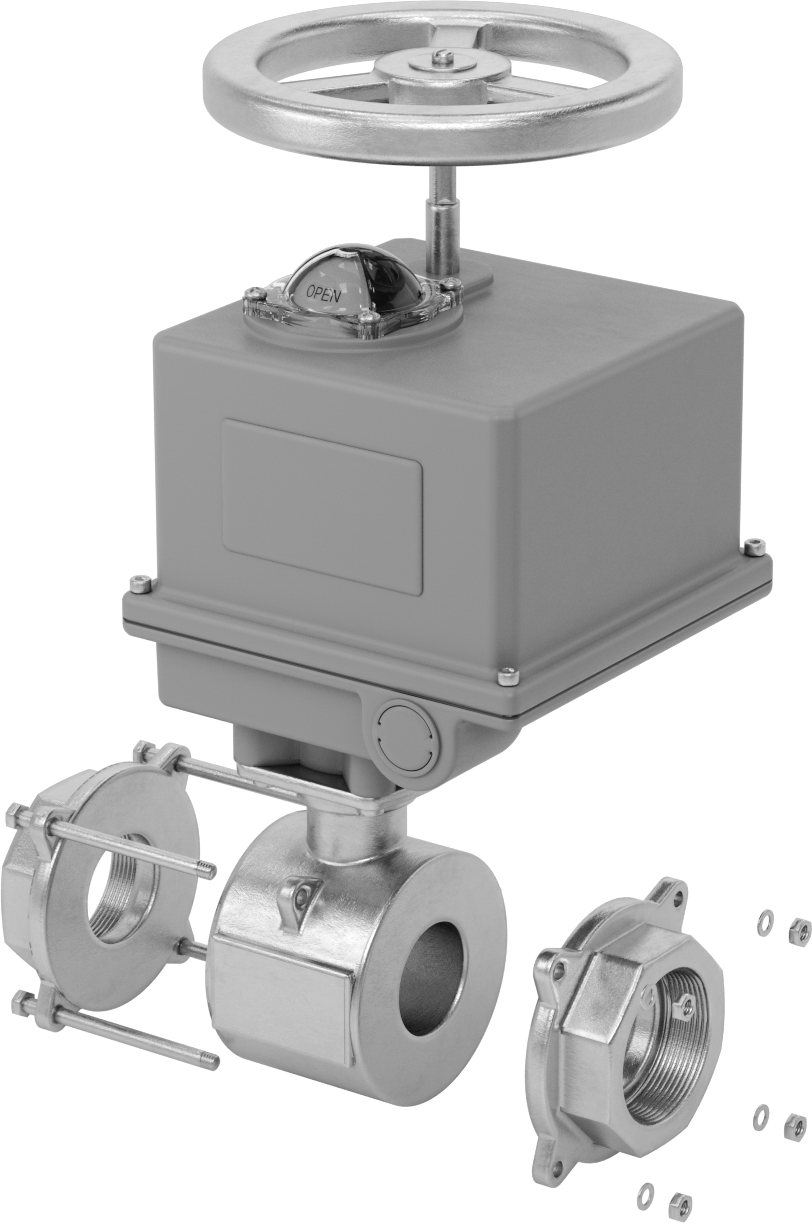

Boru bağlantılarını sökmeden bu vanaların bakımını yapın ve onarın. İç bileşenlere kolay erişim için sıralı olarak sökülebilen üç parçalı cıvatalı gövdeye sahiptirler. Hepsi, akışı otomatik olarak başlatmak ve durdurmak için elektrikle çalışır. Vanaların çalışması için giriş ve çıkış arasında minimum basınç düşüşü gerekmez. Hepsi, çalıştırılmadıkça normalde kapalı veya çalıştırılmadıkça normalde açık olarak kablolanabilir. Tam geçişli oldukları için akışı kısıtlamazlar.
Gövde, mükemmel korozyon direnci için 316 paslanmaz çelikten yapılmıştır. Aktüatör, hareketi en aza indirgemek ve aşınmayı azaltmak için vana gövdesine doğrudan monte edilmiştir. Aktüatörün üst kısmındaki görsel akış göstergesi, vananın açık mı yoksa kapalı mı olduğunu gösterir. Manuel devre dışı bırakma özelliği, elektrik kesintileri sırasında vanayı çalıştırmanıza olanak tanır. Vanalar, yıkama, su sıçraması ve toza karşı direnç açısından NEMA 4 standardına uygundur.
Akış katsayısı (Cv), giriş ve çıkış arasında 1 psi fark bulunan tamamen açık bir vanadan 60° F sıcaklıkta akacak su miktarını (dakikada galon cinsinden) ifade eder.
