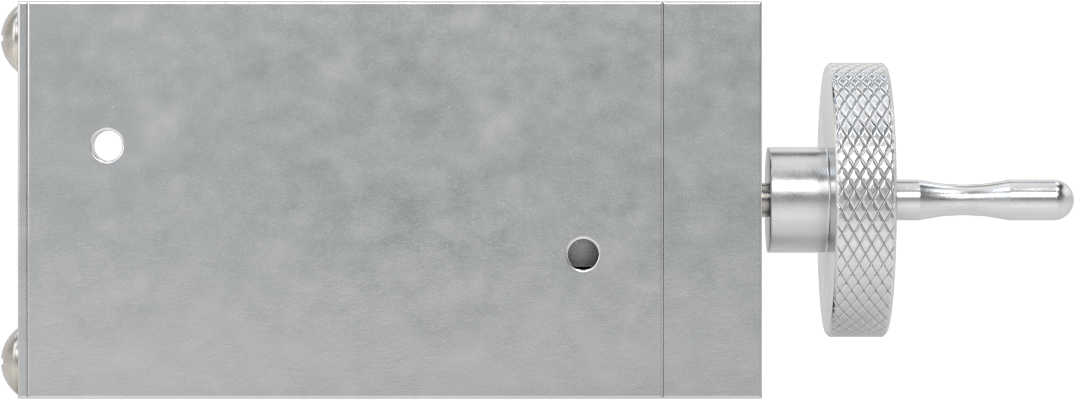

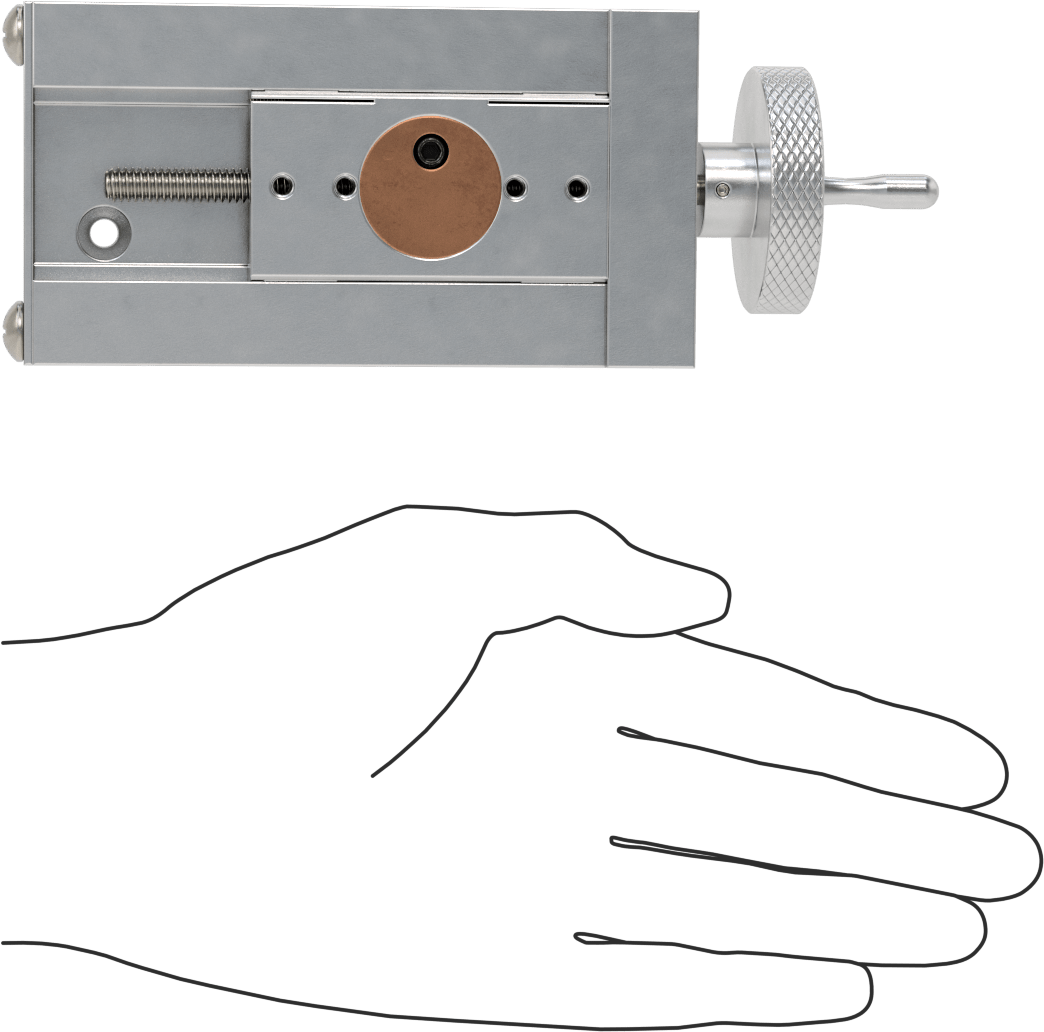

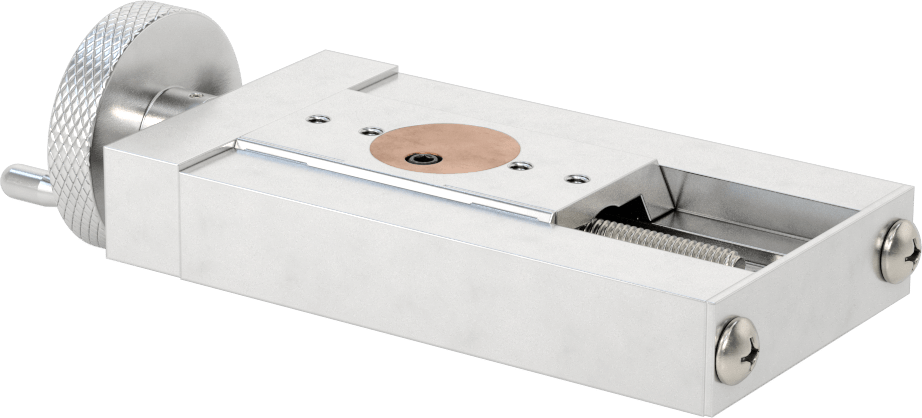

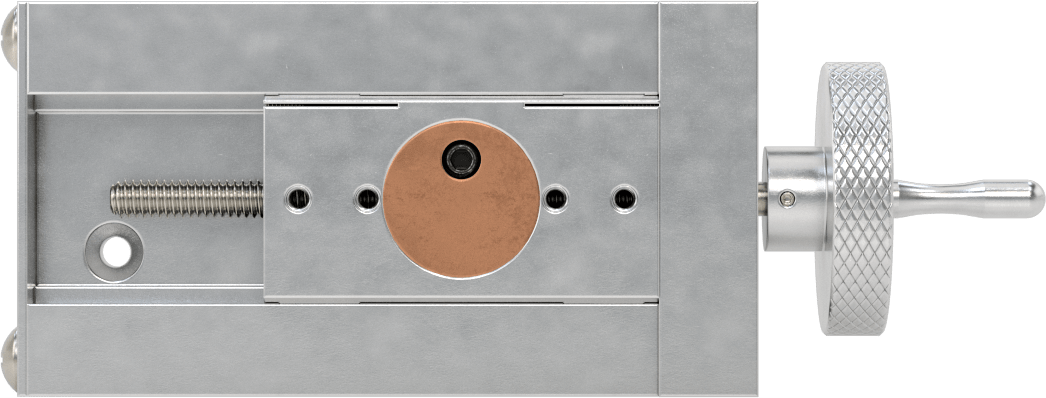

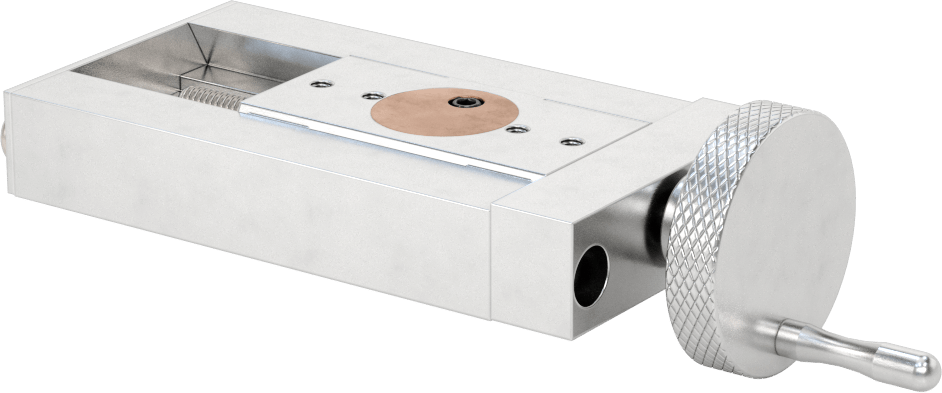

Konumlandırma Kılavuzu

30 lbs. Statik Yük Kapasitesi, 1,500 inç Hareket Uzunluğu

Teknik Çizim

Taşıyıcı Malzemesi	Alüminyum
Taban Malzemesi	Alüminyum
Statik Yük Kapasitesi	30 lb.
Hareket Uzunluğu	1.5"3.81 cm
Dönüş Başına Hareket Mesafesi	0.05"0.13 cm
Dönüş Başına Hareket Mesafesi Doğruluğu	0.0007"/1"0.00 cm / 2.54 cm
Yükseklik	0.81"2.06 cm
Toplam
Genişlik	2.5"6.35 cm
Uzunluk	6.72"17.07 cm
Taşıyıcı
Genişlik	1.25"3.17 cm
Uzunluk	2.5"6.35 cm
Kulp
Tip	El Çarkı
Çap	1.75"4.44 cm
Çıkıntı	0.44"1.12 cm
Maksimum Sıcaklık	82°C
Taşıyıcı Montajı
Delik Sayısı	4
Delik Diş Boyutu	8-32
Delik Derinliği	0.2"0.51 cm
Taban Montajı
Delik Sayısı	2
Bağlantı Elemanı Diş Boyutu	10-32
Delik Merkezleri Arası Mesafe	3"7.62 cm
Delik Derinliği	0.26"0.66 cm
Dahil Edilen Montaj Bağlantı Elemanları	Hayır
Yatak Malzemesi	Rulon 123
Rulman Tipi	Düz
Adım Vidası Malzemesi	304 Paslanmaz Çelik
Yağlayıcı	Lityum Kalınlaştırıcılı Gres
Yağlama	Yağlanmış
Kaymalı Yatak Tipi	Manşon
Menşe Ülke	Amerika Birleşik Devletleri
DFARS Uyumluluğu	Özel Metaller COTS Muafiyeti
İhracat Kontrol Sınıflandırma Numarası (ECCN)	EAR99
REACH Uyumluluğu	REACH (EC 1907/2006) (14/06/2023, 235 SVHC) Uyumlu
RoHS Uyumluluğu	RoHS 3 (2015/863/EU) Uyumlu
Schedule B Numarası	848330.8065
ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu	Hayır

Bu kızakları, laboratuvar ve üretim ekipmanları için çeşitli manuel konumlandırma uygulamalarının yanı sıra delme, sabitleme, montaj ve ölçüm için parçaları konumlandırmak amacıyla kullanın. Rulon kaymalı yatakları, kirli ortamlarda sorunsuz hareket sağlar.

Not: Listelenen kapasiteler yatay montaj içindir. Dikey olarak monte edildiğinde, yük kapasitesi yarıya düşer.

Dönüş Başına Hareket Mesafesi — Vida adım mesafesi olarak da bilinen dönüş başına hareket mesafesi, kolun bir tur dönüşüyle taşıyıcının hareket ettiği mesafedir.
