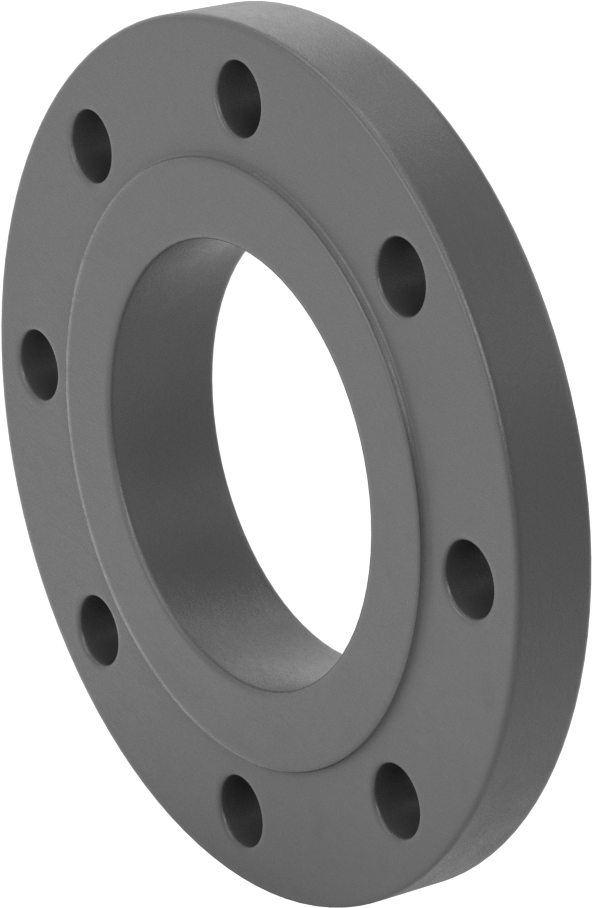

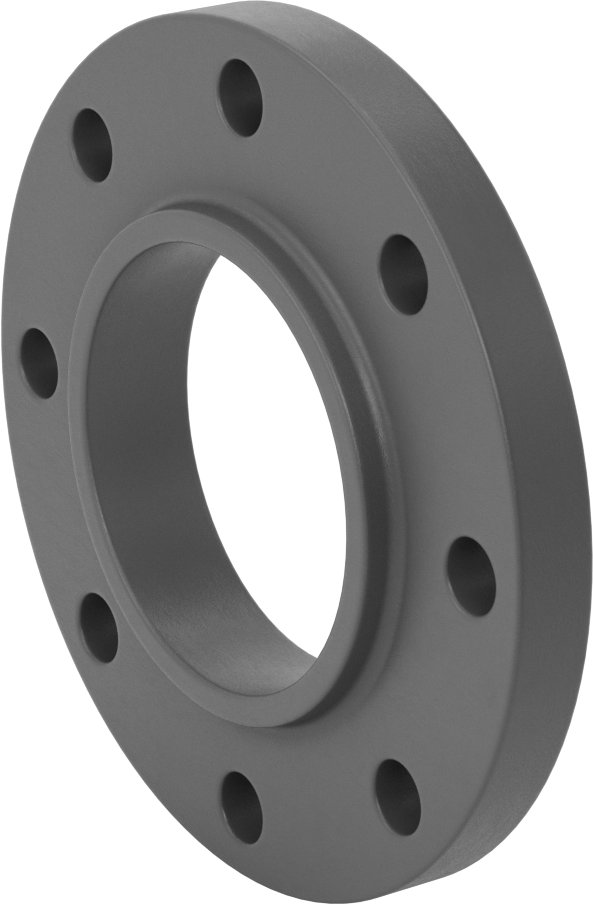

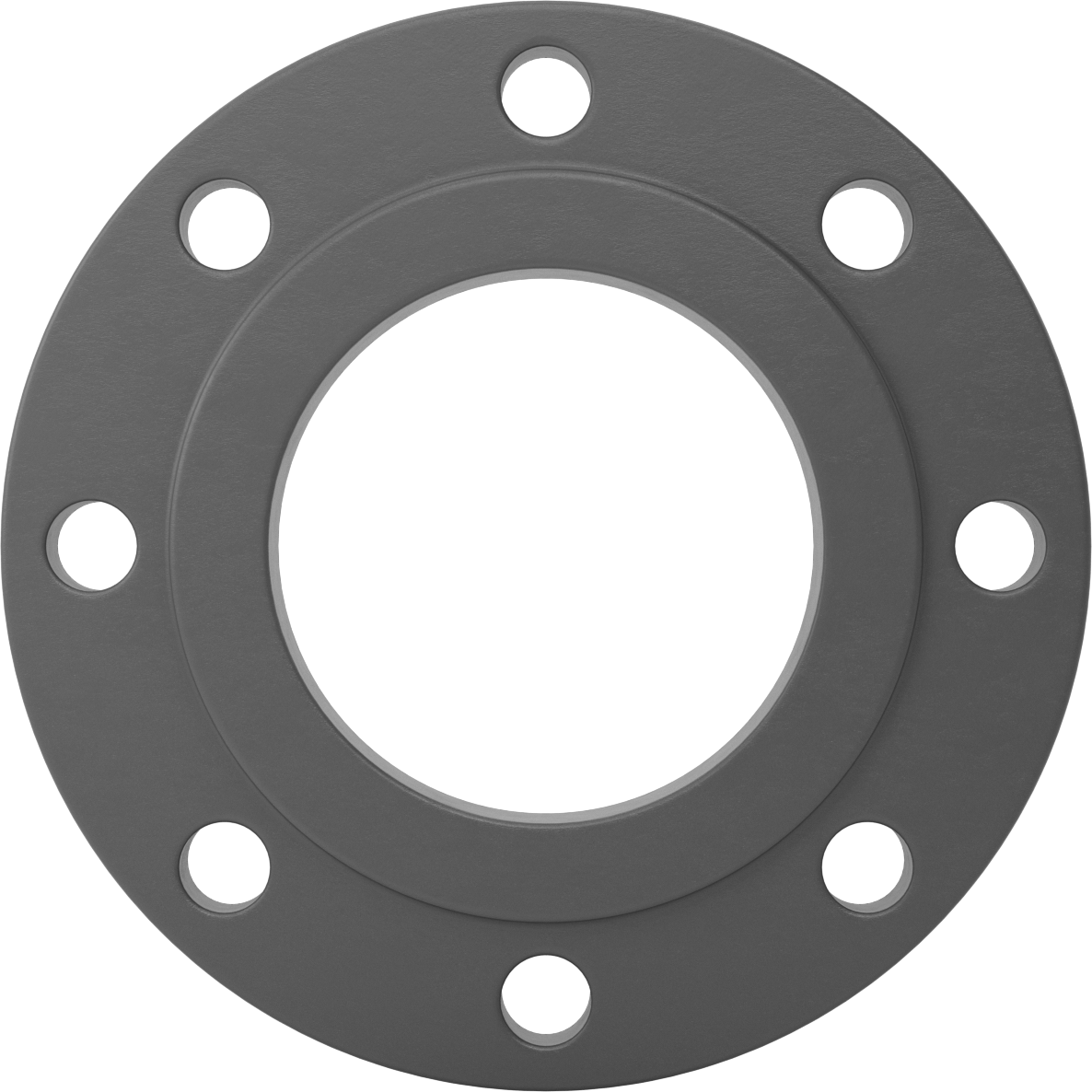

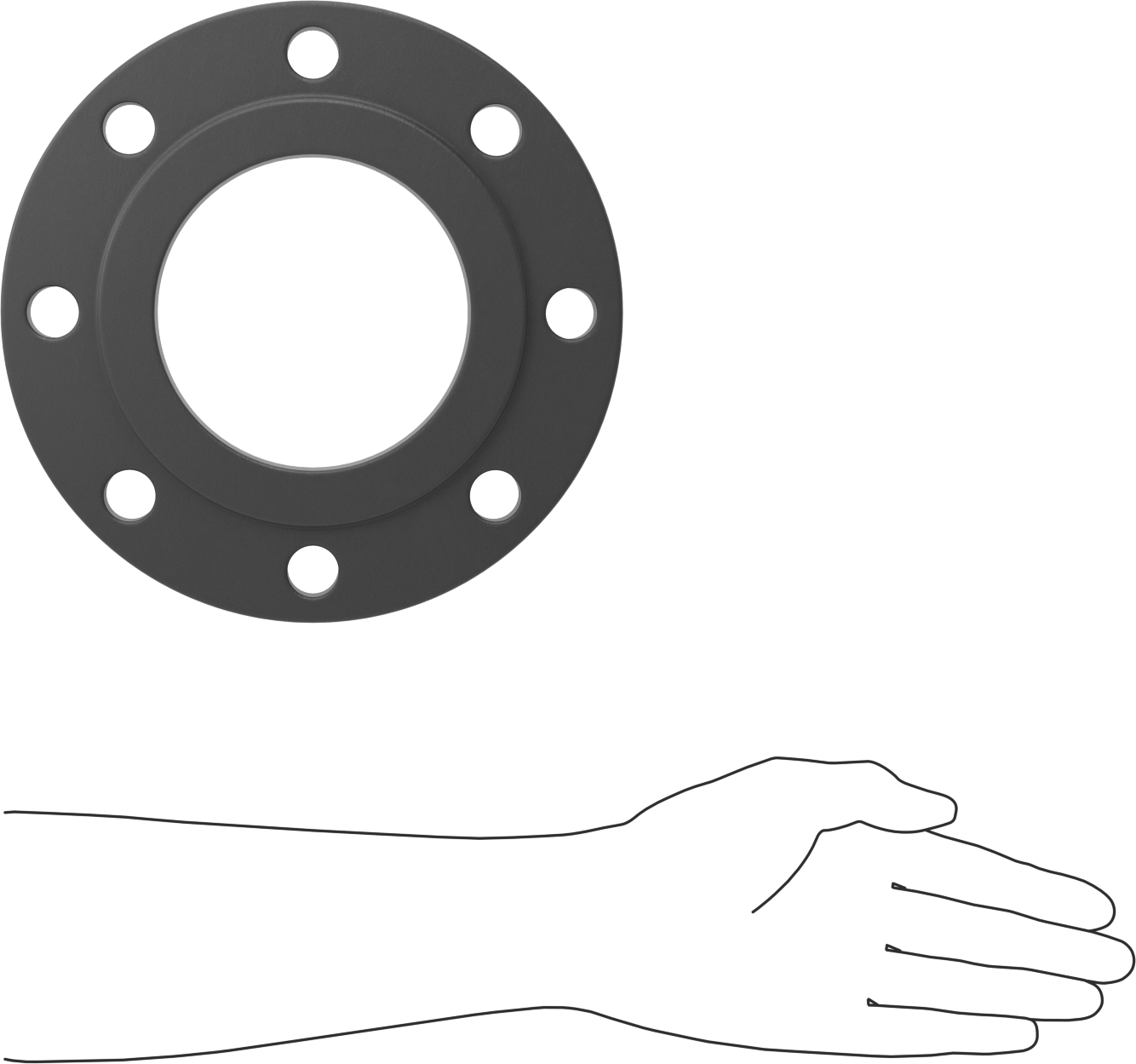

Düşük Basınçlı Çelik Dişsiz Boru Flanşı, Düşük Sıcaklıklar için, Kayma Eklemli Kaynak Flanşı
4 Boru Boyutu
₺10.589 Adet
5235N21
1'li paket
| Kare Tırnak Boyutu için | Hava, Doğal Gaz, Yağ, Buhar, Su |
| Şekil | Düz |
| Tip | Adaptör, Flanş |
| Basınç Sınıfı | 150 |
| İmalat | Dövme |
| Bağlantı Tipi | Boru |
| Boru Bağlantı Tipi | Gezici Kaynak × Flanşlı |
| Bağlantı Stili | Gezici Kaynak × Flanşlı |
| Flanşlı Bağlantı Yüzeyi | Yükseltilmiş |
| Cins | Dişi |
| Boru Çapı | 410.16 cm |
| Flanş Dış Çapı | 9"22.86 cm |
| Cıvata Çapı İçin | 5/8"1.59 cm |
| Cıvata Deliği | |
| Çap | 3/4"1.90 cm |
| Adet | 8 |
| Cıvata Çemberi Çapı | 7 1/2"19.05 cm |
| Maksimum Basınç | 285 psi @ 72° F |
| Maksimum Buhar Basıncı | 230 psi @ 300° F |
| Sıcaklık Aralığı | -46° ila 800° F |
| Malzeme | A350 LF2 Çelik |
| Bağlantı Elemanı İçin | |
| Çizelge | 40 |
| Malzeme | Karbon Çelik |
| Karşılanan Teknik Özellikler | ASTM A420 |
| Boru için | |
| Çizelge | 40 |
| Malzeme | Karbon Çelik |
| Karşılanan Teknik Özellikler | ASTM A333 |
| Karşılanan Teknik Özellikler | ASME B16.5, ASTM A350 |
| Sertifikasyon | İzlenebilir Parti Numarası ve Test Raporu İçeren Malzeme Sertifikası |
| RoHS | RoHS 3 (2015/863/EU) Uyumlu |
| REACH | REACH (EC 1907/2006) (23/01/2024, 240 SVHC) Uyumlu |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | Amerika Birleşik Devletleri |
| USMCA Uygunluğu | Evet |
| Schedule B | 730791.4000 |
| ECCN | EAR99 |
-46°C gibi düşük sıcaklıklarda bile bu A350 LF2 çelik flanşlar kırılganlaşmaz, bu sayede diğer düşük basınçlı çelik flanşlara göre darbelere daha iyi dayanır. Basınç Sınıfı 150 flanşlar olarak da bilinen bu flanşlar, düşük basınçlı hatlarda kullanılır. Bir hat içinde erişim noktası oluşturmak için iki flanşı bir conta (dahil değildir) ile birbirine cıvatalayın. Tüm ürünlerin mukavemetini doğrulamak için darbe testi yapılmıştır.
Takılabilir kaynak flanşlarında iç durdurucu yoktur; boruyu flanşın içinden geçirin ve her iki tarafını kaynaklayın.
