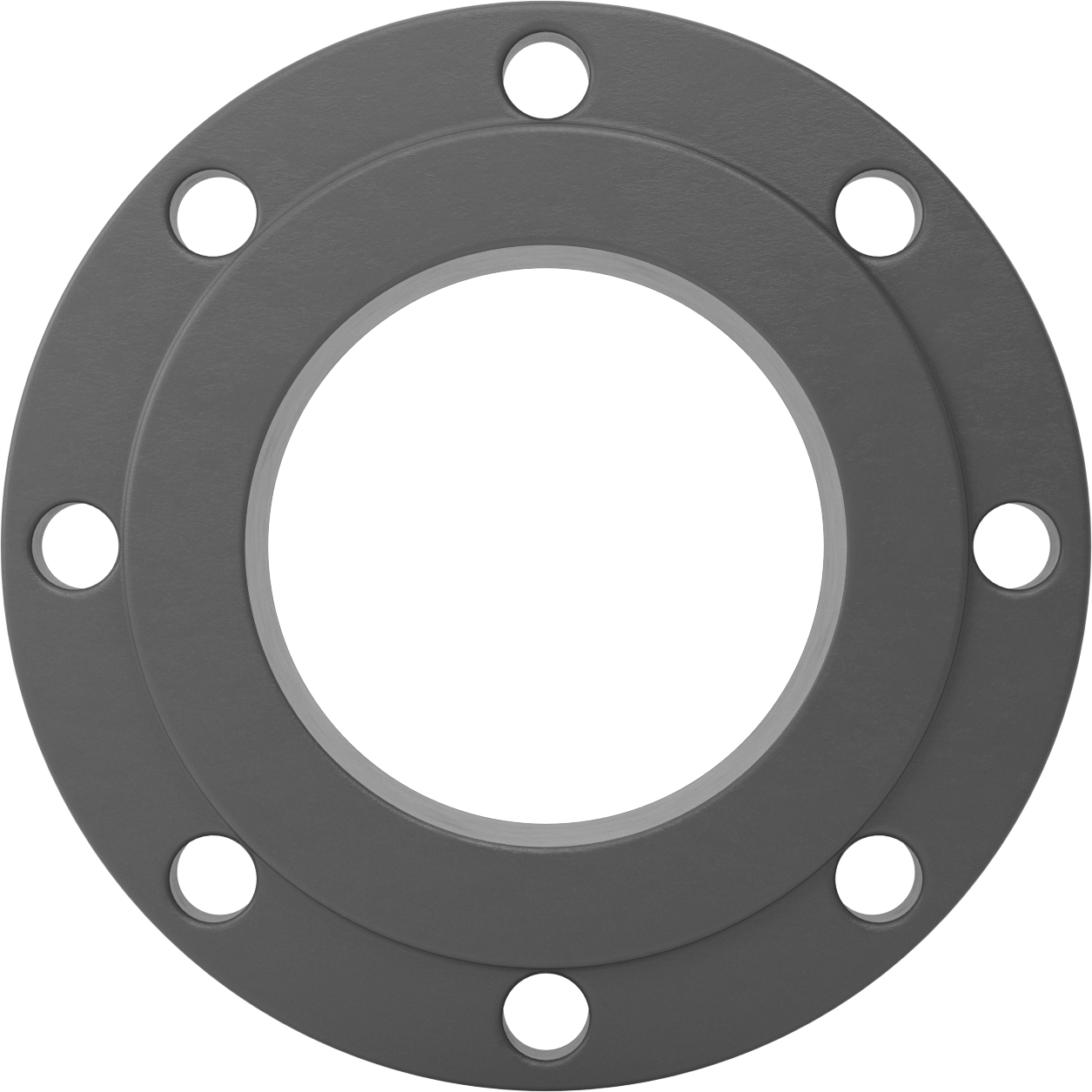

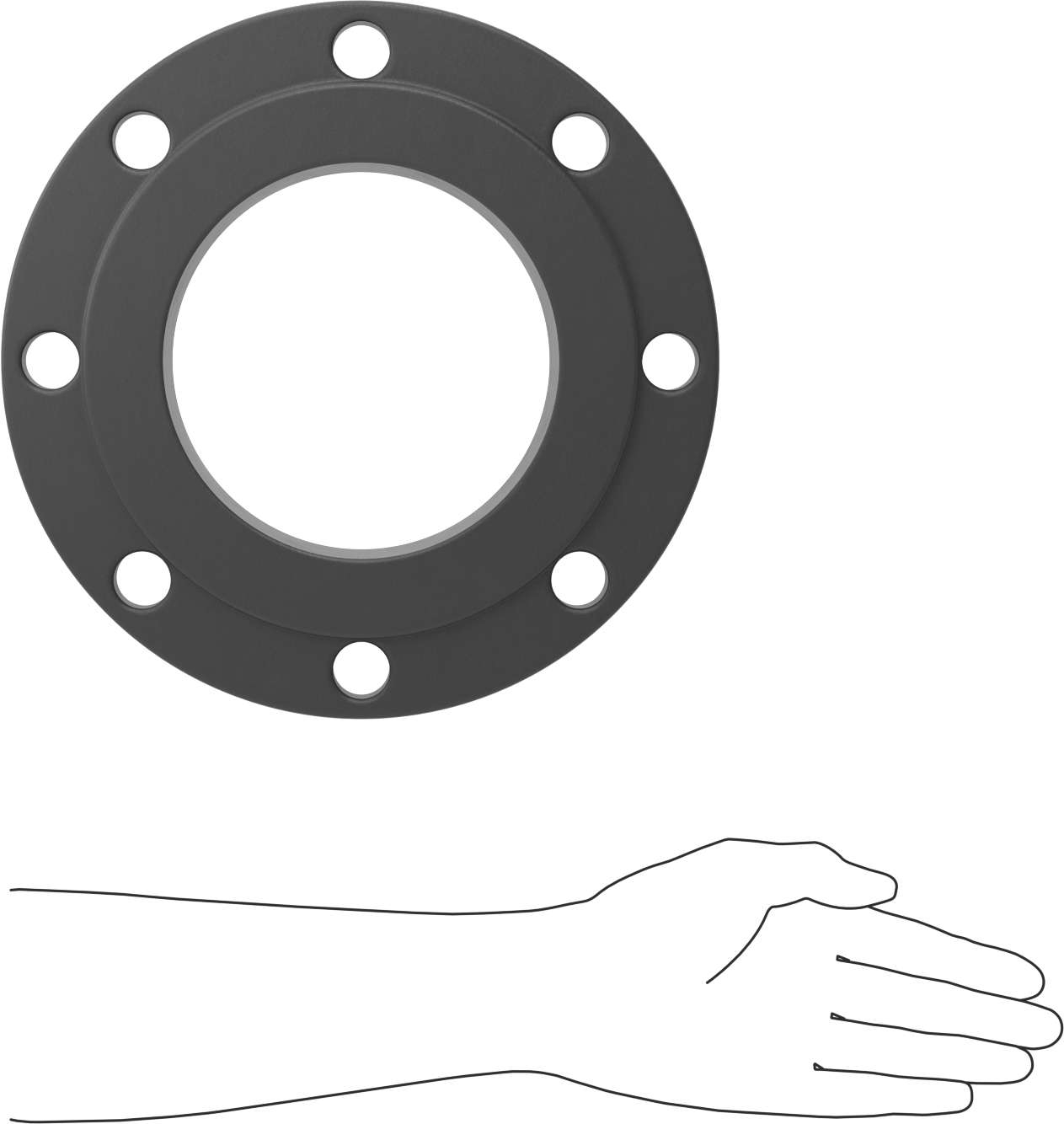

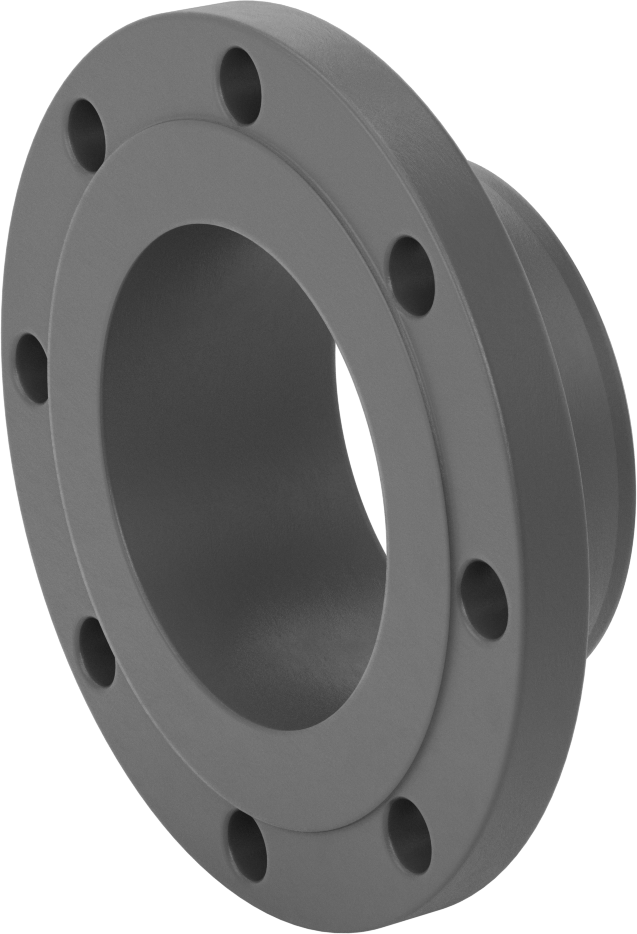

Düşük Basınçlı Çelik Dişsiz Boru Flanşı, Düşük Sıcaklıklar için, Alın Kaynağı Flanşı
6 Boru Boyutu
₺18.312 Adet
5235N14
1'li paket
| Kare Tırnak Boyutu için | Hava, Doğal Gaz, Yağ, Buhar, Su |
| Şekil | Düz |
| Tip | Adaptör, Flanş |
| Basınç Sınıfı | 150 |
| İmalat | Dövme |
| Bağlantı Tipi | Boru |
| Boru Bağlantı Tipi | Alın Kaynağı × Flanşlı |
| Bağlantı Stili | Alın Kaynağı × Flanşlı |
| Flanşlı Bağlantı Yüzeyi | Yükseltilmiş |
| Boru Çapı | 615.24 cm |
| Duvar Kalınlığı | 0.283"0.72 cm |
| Flanş Dış Çapı | 11"27.94 cm |
| Cıvata Çapı İçin | 3/4"1.90 cm |
| Cıvata Deliği | |
| Çap | 7/8"2.22 cm |
| Adet | 8 |
| Cıvata Çemberi Çapı | 9 1/2"24.13 cm |
| Yapı | Dikişsiz |
| Maksimum Basınç | 285 psi @ 72° F |
| Maksimum Buhar Basıncı | 230 psi @ 300° F |
| Sıcaklık Aralığı | -46° ila 800° F |
| Malzeme | A350 LF2 Çelik |
| Bağlantı Elemanı İçin | |
| Çizelge | 40 |
| Malzeme | Karbon Çelik |
| Karşılanan Teknik Özellikler | ASTM A420 |
| Boru için | |
| Çizelge | 40 |
| Malzeme | Karbon Çelik |
| Karşılanan Teknik Özellikler | ASTM A333 |
| Karşılanan Teknik Özellikler | ASME B16.5, ASTM A350 |
| Sertifikasyon | İzlenebilir Parti Numarası ve Test Raporu İçeren Malzeme Sertifikası |
| RoHS | RoHS 3 (2015/863/EU) Uyumlu |
| REACH | REACH (EC 1907/2006) (23/01/2024, 240 SVHC) Uyumlu |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | Amerika Birleşik Devletleri |
| USMCA Uygunluğu | Evet |
| Schedule B | 730791.4000 |
| ECCN | EAR99 |
-46°C gibi düşük sıcaklıklarda bile bu A350 LF2 çelik flanşlar kırılganlaşmaz, bu sayede diğer düşük basınçlı çelik flanşlara göre darbelere daha iyi dayanır. Basınç Sınıfı 150 flanşlar olarak da bilinen bu flanşlar, düşük basınçlı hatlarda kullanılır. Bir hat içinde erişim noktası oluşturmak için iki flanşı bir conta (dahil değildir) ile birbirine cıvatalayın. Tüm ürünlerin mukavemetini doğrulamak için darbe testi yapılmıştır.

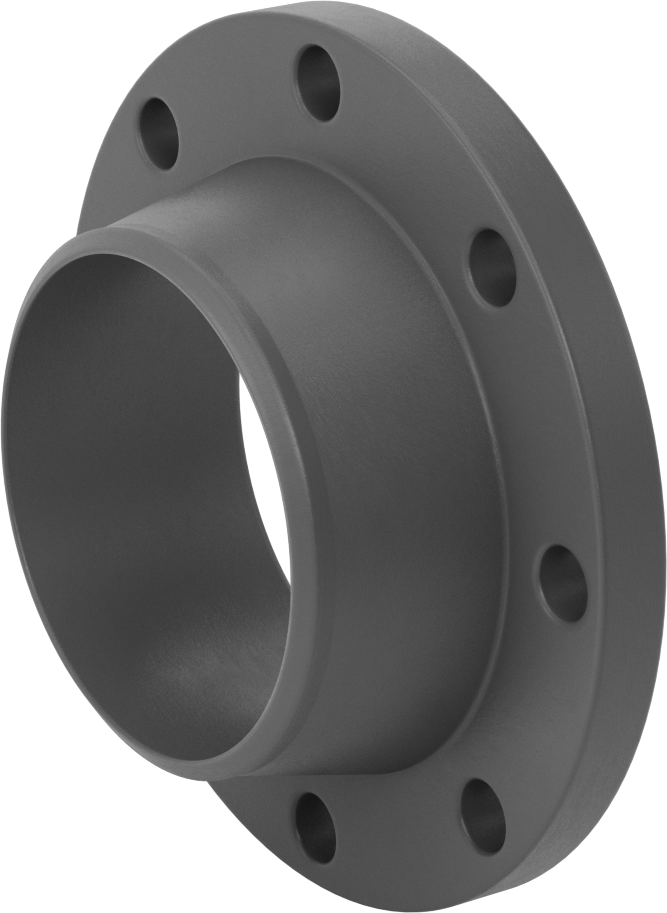

Alın kaynaklı flanşlar, kaynak boyunlu flanşlar olarak da bilinir; flanş boynunun eğimli bir ucu vardır ve bu uç, boru ile aynı hizada olduğunda güçlü bir kaynak için bir oluk oluşturur.
