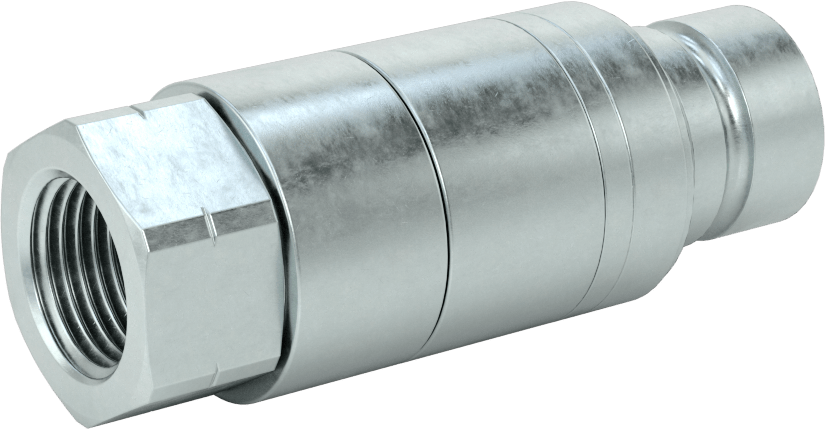

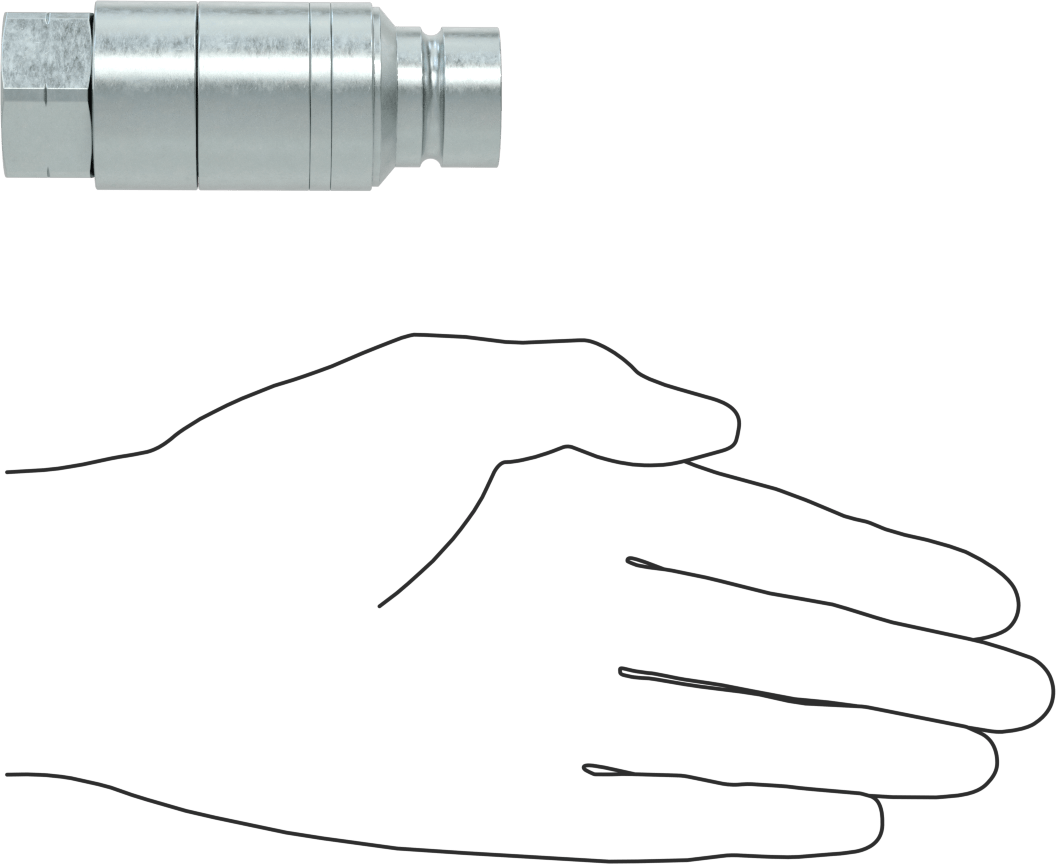

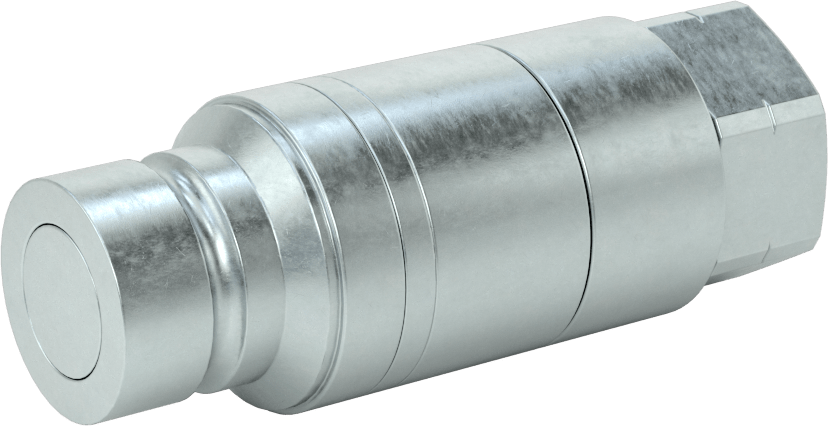

Uluslararası Standart ISO Minimum Sızıntı Hortum Bağlantısı, Basınç Altında Bağlantı 1/2 Hızlı Bağlantı Kesme Plugi
1/2 NPTF Dişi
| Birlikte Kullanım | Hidrolik Sıvısı |
| Şekil | Düz |
| Tip | Adaptör |
| Hızlı Bağlantı Kesme Bileşeni | Tapa |
| Fiş Tipi | Basınç Altında Bağlantı |
| Akış Kontrolü | Kapatma Özelliği ile |
| Bağlantı Stili | Hızlı Bağlantı Kesme Erkek × Vidalı Dişi |
| Hızlı Bağlantı Kesme Şekli | Uluslararası Standart ISO Minimal Dökülme |
| Bağlantı Boyutu | 1/2 |
| Tapa Ucu | |
| Uzunluk | 3/8"0.95 cm |
| Çap | 15/16"2.38 cm |
| Boru Çapı | 1/21.27 cm |
| Diş Tipi | NPTF |
| Malzeme | Çinko Kaplı Çelik |
| Conta Malzemesi | Poliüretan Kauçuk |
| Maksimum Basınç | 5,000 psi @ 72° F |
| Maksimum Vakum | Derecelendirilmemiştir |
| Sıcaklık Aralığı | -65° ila 212° F |
| Uzunluk | 3 13/32"8.65 cm |
| Uyumlu Olduğu | ISO 16028 Faster 3FFH Serisi, ISO 16028 Parker FEC Serisi, ISO 16028 Stucchi APM Serisi |
| Karşılanan Teknik Özellikler | ISO 16028 |
| RoHS | RoHS 3 (2015/863/EU) Uyumlu |
| REACH | Uygun Değil |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | Çin Halk Cumhuriyeti veya Amerika Birleşik Devletleri |
| USMCA Uygunluğu | Hayır |
| Schedule B | 848120.0050 |
| ECCN | EAR99 |
| İlgili Ürün | İsteğe Bağlı Toz Kapakları |
Düz yüzeyli bağlantı elemanları olarak da bilinen fişler ve soketler, birbirlerine sıkıca oturmalarını sağlayan düz bir yüzeye sahiptir, bu da hattın bağlanması ve ayrılması sırasında sıvı kaybını azaltır. Tam bir bağlantı elemanı, hızlı bir şekilde bağlanan ve ayrılan bir fiş ve bir soketten (her ikisi de ayrı satılır) oluşur. Hata sık sık erişmeniz gerektiğinde bunları kullanın. Tüm Uluslararası Standart ISO Minimal-Spill hızlı bağlantı fişleri, boru boyutundan bağımsız olarak aynı bağlantı boyutu olan herhangi bir Uluslararası Standart ISO Minimal-Spill hızlı bağlantı soketi ile uyumludur. Çift kapatma bağlantıları olarak da bilinen fişler ve soketlerin her ikisi de, bağlantı ayrıldığında akışı durduran bir kapatma vanasına sahiptir. Mükemmel mukavemet ve dayanıklılığa ve iyi bir korozyon direncine sahip çinko kaplı çeliktir.
Fişler, nipel olarak da bilinir.
Basınç altında bağlantı fişleri dahili bir hazneye sahiptir, bu sayede hattaki 5.000 psi'ye kadar kalıntı basıncı emerler. Hortumunuz güneşte bırakıldığında ve kalıntı basıncı güvenli bir şekilde tahliye edilemediğinde bunları kullanın.
NPTF (Dryseal) dişleri, NPT dişleriyle uyumludur.
Not: Doğru oturmasını sağlamak için fiş ve prizin bağlantı boyutlarının aynı olduğundan emin olun. Basınç değerleri statik (sabit) basınç koşulları için verilmiştir.
Uyarı: Maksimum basınçta çalışırken asla bağlantı parçalarını takmaya veya çıkarmaya çalışmayın. Hattı ayırmadan önce akışı durdurun.
