Bakır Boru için Sıkıştırma Bağlantı Elemanı

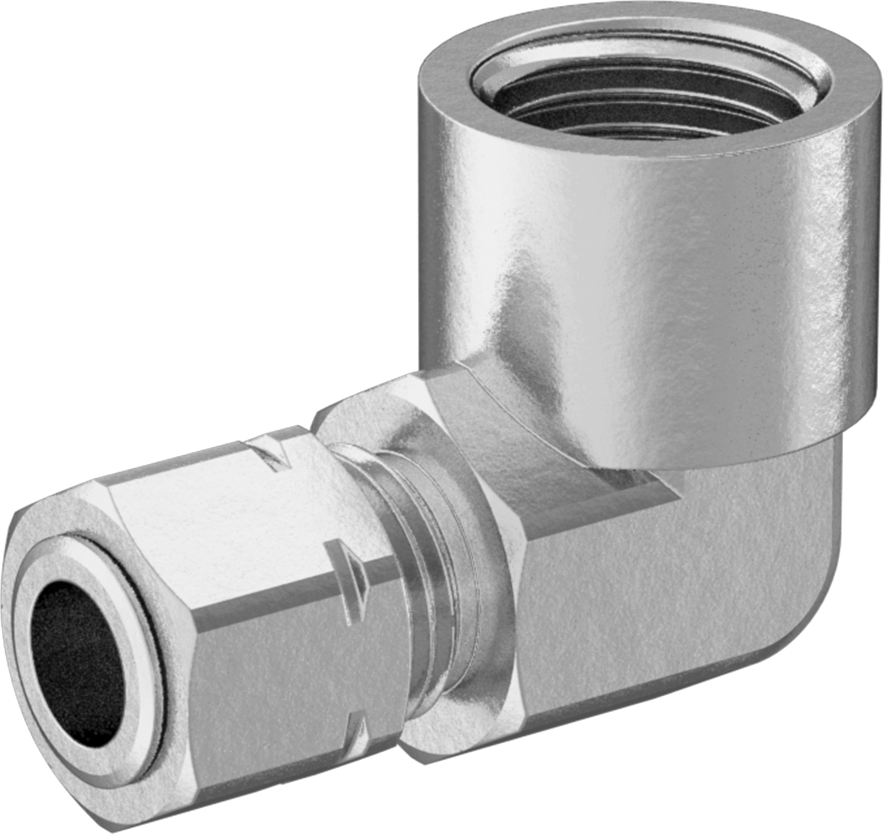

1/4" (0.64 cm) Boru Dış Çapı x 1/4 (0.64 cm) NPTF Dişi için 90 Derece Dirsek
| Şekil | 90° Dirsek |
| Tip | Adaptör |
| Kare Tırnak Boyutu için | Hava, Kesme Yağı, Akaryakıt, Hidrolik Sıvı, Mineral Yağ, Su |
| Boru Bağlantısı | |
| Bağlantı Stili | Sıkıştırma |
| Sıkıştırma Bağlantı Tipi | Standart |
| Cins | Dişi |
| Yığın Yönü için | |
| Dış Çap | 1/4"0.64 cm |
| Duvar Kalınlığı | 0.03"0.08 cm |
| Dash Boyutu | 04 |
| Boru Bağlantısı | |
| Bağlantı Stili | Dişli |
| Cins | Dişi |
| Diş Tipi | NPTF |
| Dash Boyutu | 04 |
| Boru Çapı | 1/40.64 cm |
| Malzeme | Pirinç |
| Somun Malzemesi | Pirinç |
| Manşon Malzemesi | Pirinç |
| Maksimum Basınç | 1,400 psi @ 72° F |
| Maksimum Vakum | Derecelendirilmemiştir |
| Sıcaklık Aralığı | -65° ila 250° F |
| Kare Şaft Boyutu için | Bakır |
| Karşılanan Teknik Özellikler | UL Listed |
| UL Dosya Numarası | AU1432 |
| RoHS | RoHS 3 (2015/863/EU) ile uyumlu, istisna 6(c) - Bakır alaşımında kurşun |
| REACH | REACH (EC 1907/2006) (21/01/2025, 247 SVHC) Uyumlu |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | Amerika Birleşik Devletleri |
| USMCA Uygunluğu | Evet |
| Schedule B | 741220.0000 |
| ECCN | EAR99 |
Isıtma, genişletme veya lehimleme gerektirmeden sağlam bir bağlantı oluşturun. Bu bağlantı parçaları, somunu sıktığınızda boruya kenetlenen tek bir manşona (ferrule veya olive) sahiptir. Hem somun hem de manşon pakete dahildir. Tek halka bağlantı parçaları olarak da bilinen bu parçalar, iki halkalı yor-lok bağlantı parçalarına göre kurulumu daha kolaydır. Genellikle, yor-lok bağlantı parçalarının sağlamlığını gerektirmeyen sıhhi tesisat ve basınçlı hava sistemleri gibi düşük ila orta basınçlı uygulamalarda kullanılırlar. Bakır borular için sıkıştırma bağlantı parçaları, plastik ve kauçuk borular için olanlara göre daha yüksek basınçlara dayanabilir. Pirinçten üretilen bu parçalar, iyi bir korozyon direncine sahiptir.

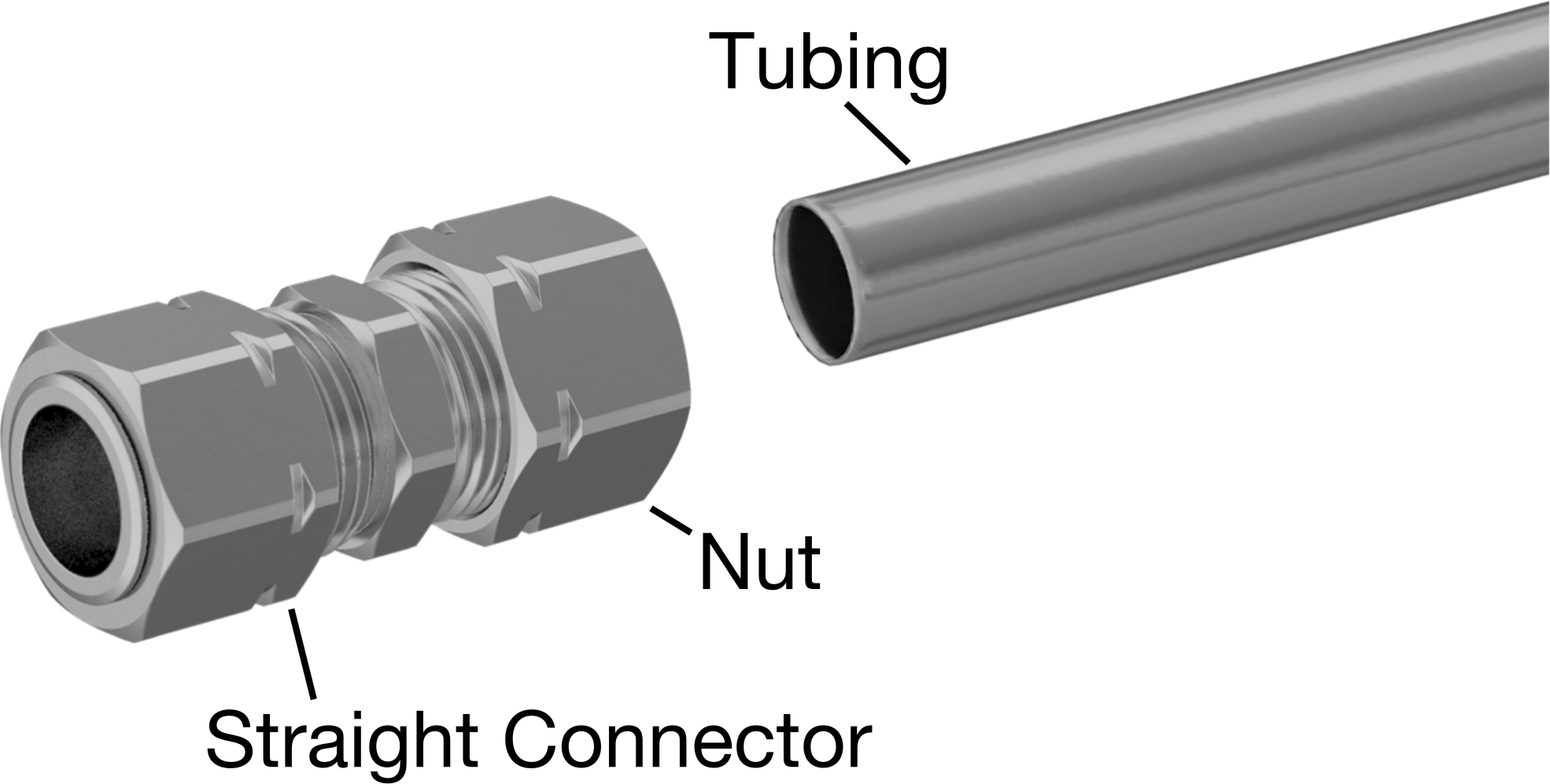

Bir sıkıştırma bağlantı parçasını boruya takmak için, somunu ve manşonu borunun üzerine kaydırın. Ardından boruyu, bağlantı parçasının arkasına dayanana kadar bağlantı parçasına doğru itin. Manşonu sıkıştırmak için somunu bağlantı parçasına sıkın.
Vidalı bağlantılar, bakım ve onarım için gerektiğinde sökülebilir. NPTF (Dryseal) dişleri, NPT dişleriyle uyumludur.
