Hassas Ayarlı Çapraz Kaydırmalı Döner Masa, Eğilebilir
8" (20.32 cm) Çap
| Performans | Hassas Ayar |
| Ayarlama Hareketi | Çapraz Kaydırma |
| Konumlandırma Tablosu Tipi | Eğilebilir |
| Masa Çapı | 8"20.32 cm |
| Yük Kapasitesi | |
| Yatay | 160 lb. |
| Dikey | 80 lb. |
| Dişli Oranı | 40:1 |
| Taban | |
| Uzunluk | 5"12.70 cm |
| Genişlik | 9"22.86 cm |
| Maksimum Hareket Mesafesi | |
| X Ekseni | 4"10.16 cm |
| Y Ekseni | 4"10.16 cm |
| X ve Y Ekseni Ayar Kadranı Ölçekleri | 0.001"0.00 cm |
| Toplam Yükseklik | 5"12.70 cm |
| T-Yuvaları | |
| Adet | 2 |
| Genişlik | 5/8"1.59 cm |
| Merkez delik tipi | Düz |
| Merkez delik çapı | 1 5/8"4.13 cm |
| Dönüş Dereceleri | |
| Ayarlama Kadranı | 1/20° |
| Tablo | 1° |
| Düzlük Toleransı | 0.001"0.00 cm |
| Malzeme | Demir |
| Dahil Edilen Montaj Bağlantı Elemanları | Hayır |
| Maksimum Hareket Aralığı | 360° |
| Maksimum Eğim Açısı | 90° |
| Montaj Türü | Cıvatalı |

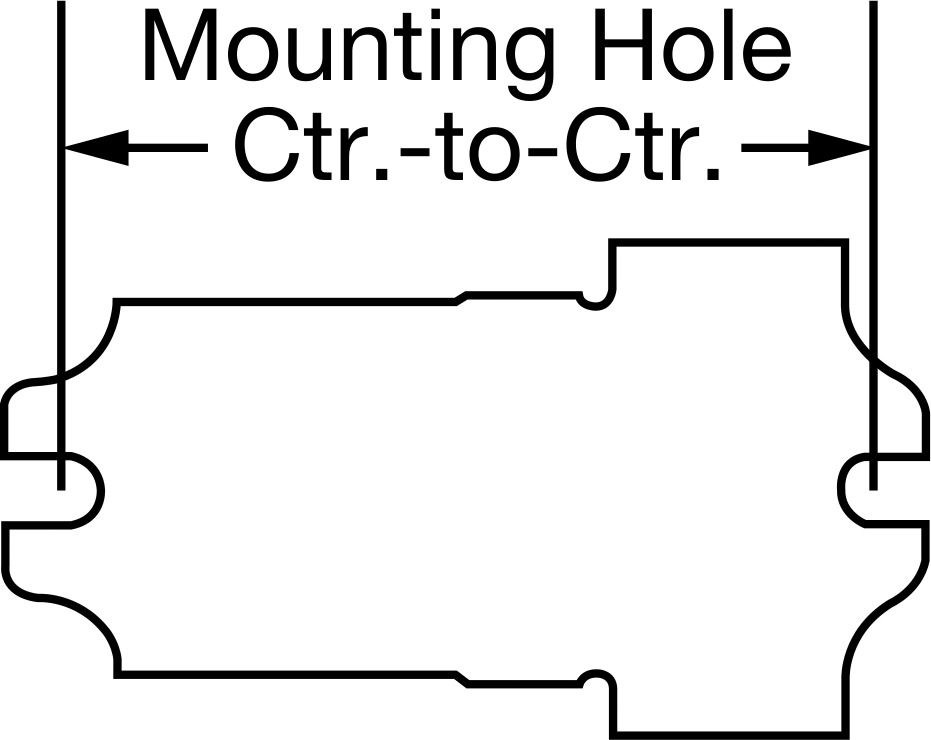

| Montaj Deliği Merkezden Merkeze | 8 1/8"20.64 cm |
| Montaj Delikleri | |
| Adet | 2 |
| Çap | 5/8"1.59 cm |
| Şekil | Yuvarlak |
| Menşe Ülke | Tayvan |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | Uygun Değil |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Uyumlu |
| Schedule B Numarası | 846620.8065 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Hayır |

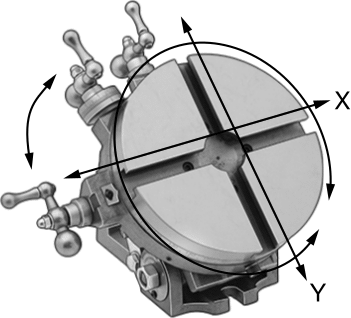

Bu masalar her şeyi yapar. 360° dönerler ve X-Y eksenlerinde kayarak çalışmanızı tam hizalamayla konumlandırır. Trapez şekilli Acme dişleriyle kesilmiş iç X-Y vidaları, boşluğu en aza indirir ve deforme olmaz. Her seferinde doğru kesim sağlamak için hassas bir şekilde taşlanmıştır.
Bu masaları freze makinenize, matkap presinize veya taşlama makinenize monte edin. Döner ve freze masalarını üst üste istiflemeye kıyasla kurulum yüksekliğinizi %30'un üzerinde azaltırlar. İstenmeyen hareketleri önlemek için dengelenmiş olan krank kolları, el tekerleklerine göre daha az çaba gerektirir. Yuvarlak tutma yerlerine sahip bu kollar, avucunuza rahatça oturur. Kol ve tablanın tabanına kazınmış derecelendirmeler, işinizi milimetre hassasiyetinde hizalamanıza yardımcı olur. İşleme sırasında tablanın sabit kalmasını sağlamak için tabla tabanının yanındaki kilitleme kelepçesini sıkın.
Eğilebilir Masa—Sunduğumuz en çok yönlü masalardır. Ayrıca 0° ile 90° arasındaki herhangi bir açıya 1°'lik artışlarla eğilebilirler, böylece parçaları herhangi bir yönden işleyebilirsiniz. Masayı istediğiniz eğimde tutmak için yan plakalardaki altıgen cıvataları sıkın.
Dişli Oranı—Dişli oranı, kolun her bir dönüşünde masanın ne kadar döndüğünü belirtir. Örneğin, 90:1 dişli oranı, kolun 90° döndüğünde masanın 1° döndüğü anlamına gelir.
