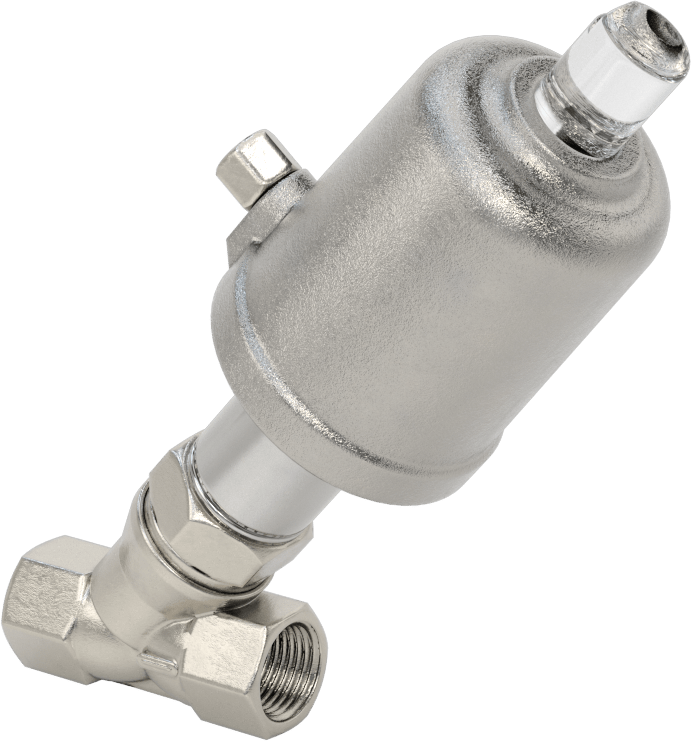

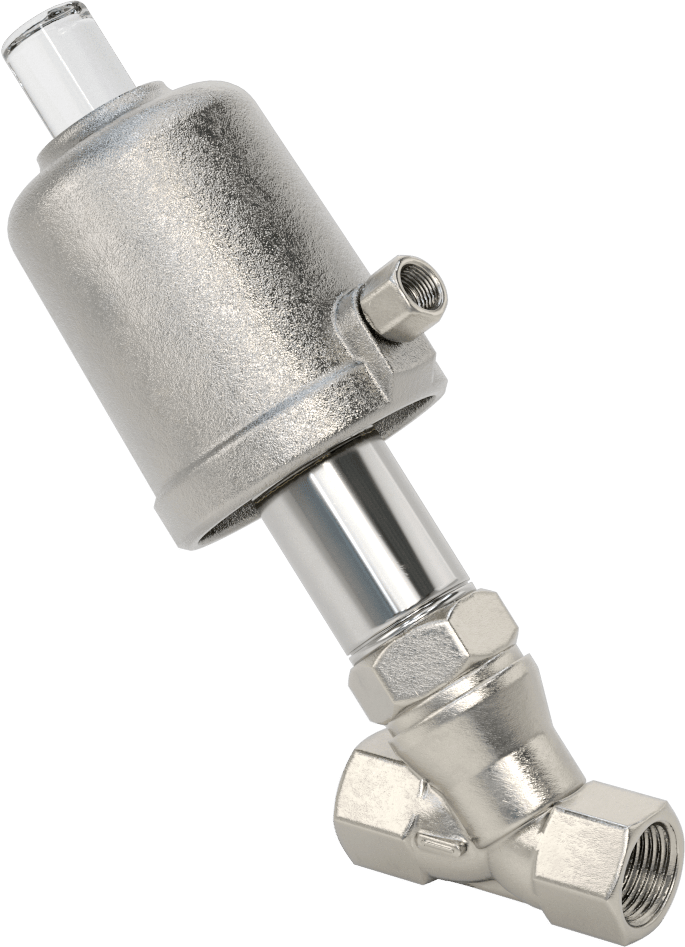

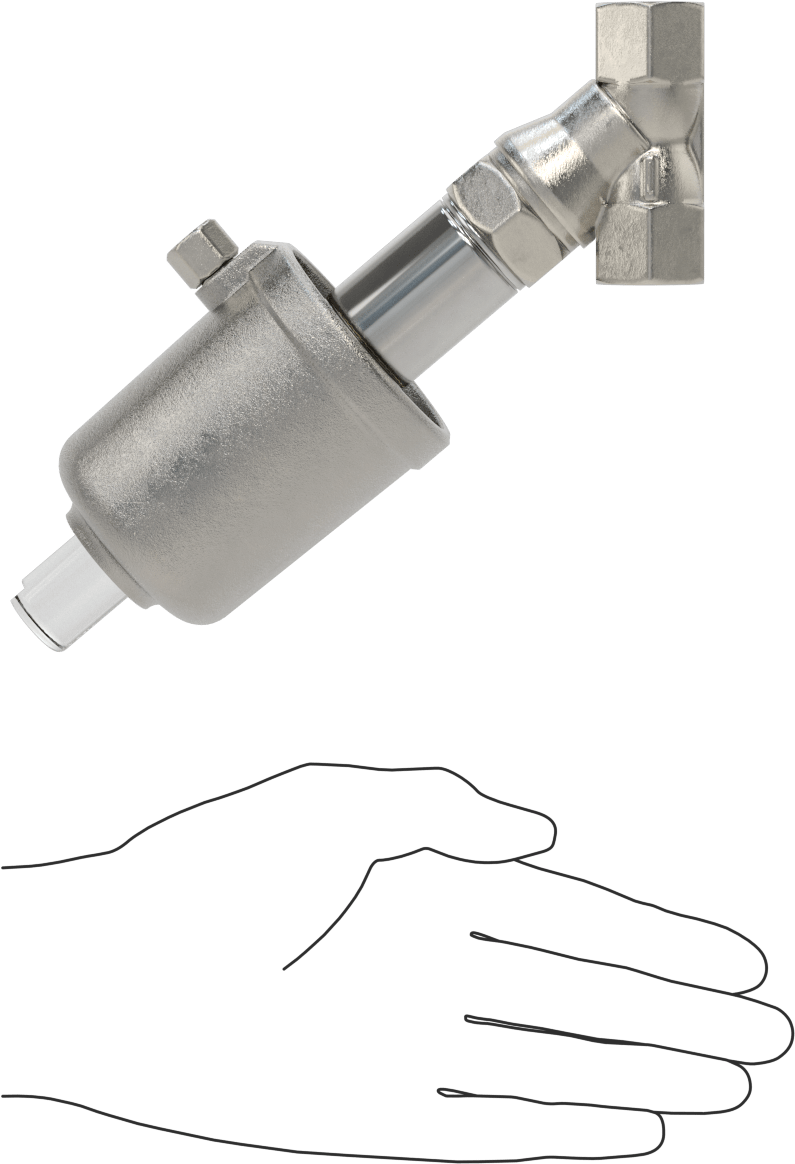

Versa-Mount Hava Tahrikli Açma/Kapama Valfi
316 Paslanmaz Çelik Gövde, 1/2 NPT Dişi, 375 Maksimum PSI
| Valf İşlevi | Açma/Kapama |
| Valf Tipi | Piston |
| Bağlantı Tipi | Konektör |
| Şekil | Düz |
| Çalıştırma | Hava |
| Çalıştırma Stili | Tek Etkili |
| Valf Başlangıç Konumu | Normalde Kapalı |
| Çalıştırma Mekanizması | Hava ile Açılan, Yaylı Geri Dönüş |
| Bağlantı Tipi | Boru |
| Bağlantı Stili | Dişli |
| Boru Çapı | 1/21.27 cm |
| Cins | Dişi |
| Diş Tipi | NPT |
| Akış Katsayısı (Cv) | 4.1 |
| Maksimum Basınç | 375 psi @ 425° F |
| Basınç Düşüşü | Basınç Düşüşü Destekli |
| Gerekli Minimum Basınç Düşüşü | 1 psi0.07 bar |
| Manuel Geçiş | Hayır |
| Sıcaklık Aralığı | -20° ila 425° F |
| Aktüatör Sıcaklık Aralığı | -5° F ila 140° F |
| Gövde Malzemesi | 316 Paslanmaz Çelik |
| Piston Malzemesi | Pirinç |
| Conta Malzemesi | PEEK Kauçuk |
| Koltuk Malzemesi | PEEK Kauçuk |
| Aktüatör Muhafaza Malzemesi | Pirinç |
| Valf Uzunluğu | 2 9/16"6.51 cm |
| Vana Genişliği | 1"2.54 cm |
| Aktüatör Montaj Tipi | Doğrudan |
| Aktüatör Çapı | 2 7/16"6.19 cm |
| Toplam Uzunluk | 5 11/16"14.45 cm |
| Toplam Yükseklik | 5 15/16"15.08 cm |
| Toplam Genişlik | 1"2.54 cm |
| Hava | |
| Bağlantı | 1/8 NPT Dişi |
| Basınç Aralığı | 85 ila 145 psi |
| Kare Tırnak Boyutu için | Su, Hava, Argon, Helyum, Neon, Xenon, Kripton |
| Montaj Yönü | Herhangi Bir Konum, Yatay, Dikey |
| Dahil Edilen Bağlantı Elemanları | Hayır |
| Görsel Akış Göstergesi | Hayır |
| Yığın Yönü için | Evet |
| Pilot Valf Dahil | Hayır |
| Kimyasal Direnç | |
| Mükemmel | Aseton, Hava, Argon, İçecek, Bütan, Karbondioksit, Sitrik Asit (%25 Konsantrasyon), Deiyonize Su, Dizel Yakıt, Etanol, Etilen Glikol, Gıda, Akaryakıt, Benzin, Helyum, Gazyağı, Kripton, Doğal Gaz, Neon, Azot, Yağ, Propan, Buhar, Su, Xenon |
| Yetersiz | Amonyak, Klor, Hidroklorik Asit (%100 Konsantrasyon), Hidroklorik Asit (%25 Konsantrasyon), Hidroklorik Asit (%37 Konsantrasyon), Sıvı Argon, Sıvı Karbondioksit, Sıvı Azot, Sıvı Oksijen, Metanol, Nitrik Asit (%100 Konsantrasyon), Nitrik Asit (%25 Konsantrasyon), Nitrik Asit (%50 Konsantrasyon), Oksijen, Tuzlu Su, Sodyum Hidroksit (%100 Konsantrasyon), Sodyum Hidroksit (%25 Konsantrasyon), Sodyum Hidroksit (%50 Konsantrasyon), Sodyum Hidroksit (%75 Konsantrasyon), Sodyum Hipoklorit (%100 Konsantrasyon), Sodyum Hipoklorit (%25 Konsantrasyon), Sodyum Hipoklorit (%50 Konsantrasyon), Sülfürik Asit, Toluen |
| Uyarı Mesajı | Kimyasal uyumluluk, ürünün kullanıldığı koşullara göre müşteri tarafından belirlenmelidir, diğer kimyasalların varlığı dahil, sıcaklık, ve kıvam. |
| RoHS | Uygun Değil |
| REACH | Uygun Değil |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | Almanya |
| Schedule B | 848180.9040 |
| ECCN | 2B999 |
| İlgili Ürün | 120 V AC Pilot Valf |
Piston valfleri olarak da bilinen bu valfler, kompakt, hafif bir aktüatöre ve herhangi bir montaj yönünde kurulmak üzere tasarlanmış açılı bir gövdeye sahiptir. Akışın otomatik olarak başlatılması ve durdurulması için basınçlı hava ile çalışır. Aktüatöre giden havayı, elektrikli pilot valf (listelendiğinde dahildir) veya manuel açma/kapama valfi (dahil değildir) kullanarak kontrol etmeniz gerekir.
Valfler, valfi çalıştırmak için sadece hava basıncı gerektiren tek etkili bir aktüatöre sahiptir; hava kesildiğinde otomatik olarak valfin başlangıç konumuna geri dönerler. Aktüatör, hareketi en aza indirgemek ve aşınmayı azaltmak için doğrudan valf gövdesine monte edilmiştir.
Normalde kapalı vanalar, çalıştırılmadıkça kapalıdır. Basınç düşüşü destekli vanaların çalışması için giriş ve çıkış arasında minimum bir basınç düşüşü gerekir; giriş basıncı, çıkış basıncından daha yüksek olmalıdır.
316 paslanmaz çelik vanalar, pirinç ve bronz vanalara göre korozyona karşı daha dayanıklıdır.
Akış katsayısı (Cv), giriş ve çıkış arasında 1 psi fark bulunan tamamen açık bir vanadan 60° F sıcaklıkta akacak su miktarını (dakikada galon cinsinden) ifade eder.
