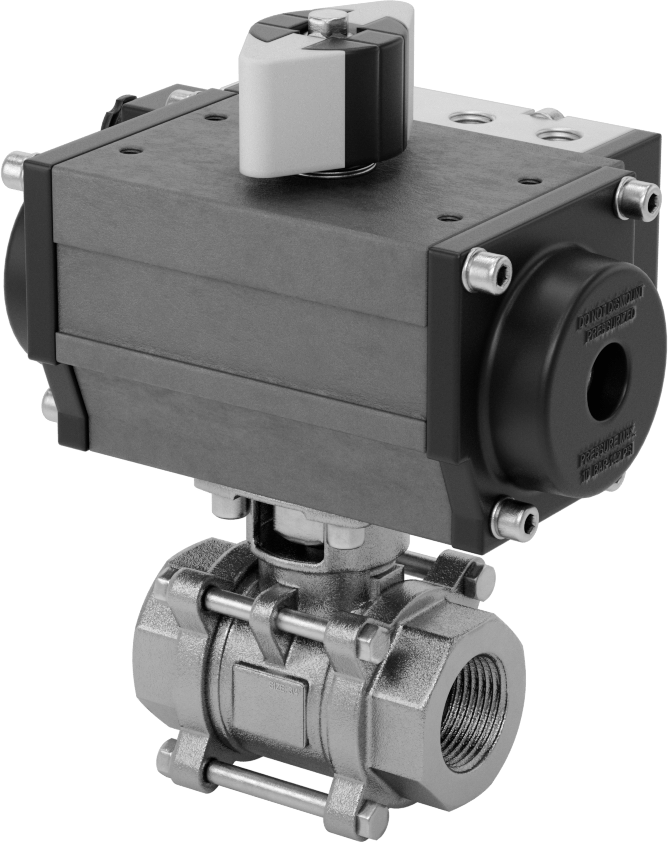

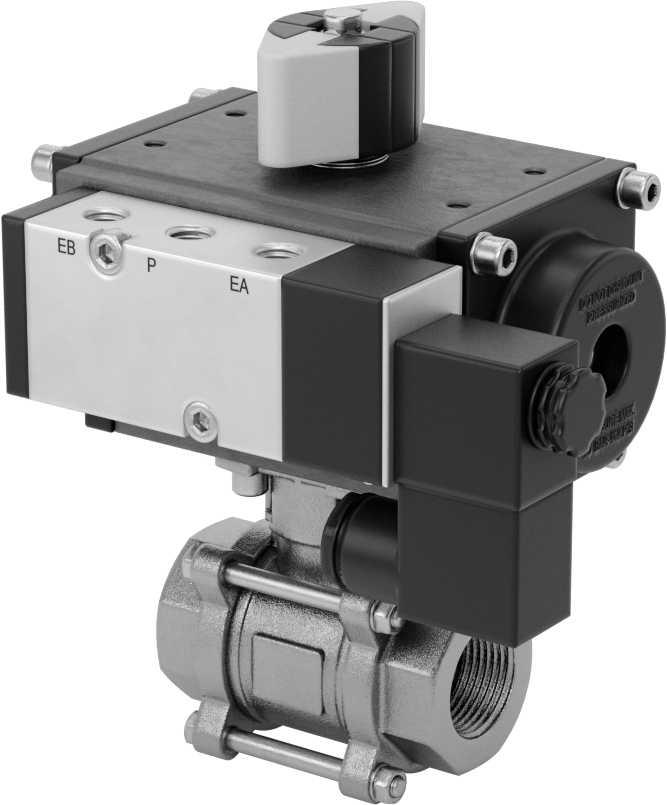

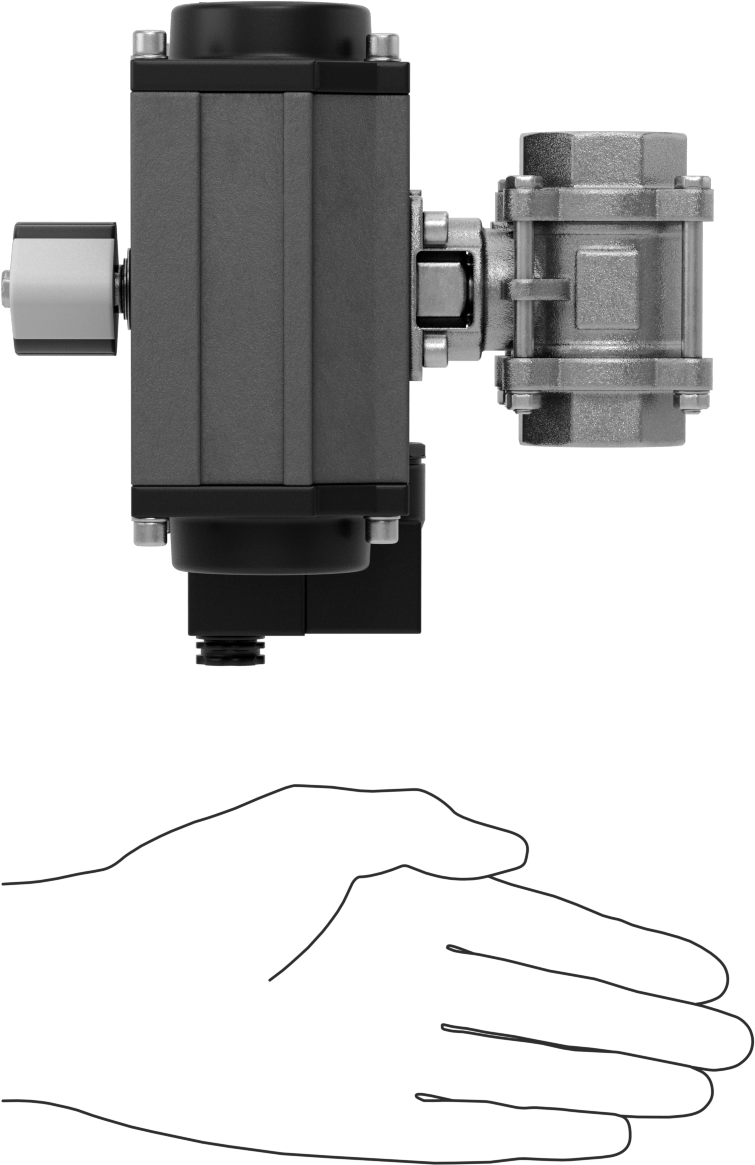

Kolay Bakımlı Yüksek Akışlı Hava Tahrikli Valfler, Doğrudan Montaj, Çift Etkili
3/4 NPT Dişi
| Valf İşlevi | Açma/Kapama |
| Valf Tipi | Bilye |
| Bağlantı Tipi | Konektör |
| Şekil | Düz |
| Çalıştırma | Hava |
| Elektrik Bağlantısı Tipi | Sabit Kablolama |
| Kablo Kanalı Standart Boyutu | 1/4 |
| Çalıştırma Stili | Çift Etkili |
| Çalıştırma Mekanizması | Hava ile Kapanan, Hava ile Açılan |
| Bağlantı Noktası Türü | Dolu |
| Bağlantı Tipi | Boru |
| Bağlantı Stili | Dişli |
| Boru Bağlantı Tipi | Dişli |
| Boru Çapı | 3/41.90 cm |
| Cins | Dişi |
| Diş Tipi | NPT |
| Akış Katsayısı (Cv) | 35 |
| Maksimum Basınç | 1500 psi @ 100° F |
| Maksimum Buhar Basıncı | 150 psi @ 365° F |
| Basınç Düşüşü | Basınç Düşüşü Destekli |
| Gerekli Min. Basınç Düşüşü | 1 psi0.07 bar |
| Manuel Geçiş | Evet |
| Çalıştırma Süresi | 0.6 sec. |
| Sıcaklık Aralığı | -20° ila 450° F |
| Aktüatör Sıcaklık Aralığı | 35° ila 120° F |
| Gerilim | 120V AC |
| Frekans | 60 Hz |
| Gövde Malzemesi | 316 Paslanmaz Çelik |
| Bilye Malzemesi | 316 Paslanmaz Çelik |
| Conta Malzemesi | PTFE Plastik |
| Koltuk Malzemesi | Cam Dolgulu TFE |
| Ambalaj Malzemesi | PTFE Plastik |
| Aktüatör Muhafaza Malzemesi | Alüminyum |
| Valf Uzunluğu | 3"7.62 cm |
| Vana Genişliği | 3"7.62 cm |
| Aktüatör Montaj Tipi | Doğrudan |
| Aktüatör Uzunluğu | 5 7/16"13.81 cm |
| Aktüatör Genişliği | 5 7/16"13.81 cm |
| Toplam Uzunluk | 3 15/16"10.00 cm |
| Toplam Yükseklik | 6 3/8"16.19 cm |
| Toplam Genişlik | 5 7/16"13.81 cm |
| Hava | |
| Bağlantı | 1/4 NPT Dişi |
| Basınç Aralığı | 25 ila 110 psi |
| Birlikte Kullanım | Su, Yağ, Hava, Argon, Helyum, Neon, Xenon, Kripton, Buhar |
| Montaj Yönü | Yatay, Dikey |
| Dahil Edilen Bağlantı Elemanları | Hayır |
| Görsel Akış Göstergesi | Evet |
| Dış Mekan Kullanımı için | Evet |
| Tel Bağlantı Tipi | DIN |
| DIN Türü | B |
| Çevre Derecelendirmesi | IP65 |
| Karşılanan Teknik Özellikler | CE İşareti |
| Pilot Valf Dahil | Evet |
| Kimyasal Direnç | |
| Mükemmel | Hava, Argon, Helyum, Kripton, Neon, Yağ, Buhar, Su, Xenon |
| Orta | Amonyak, Sitrik Asit (%100 Konsantrasyon), Sitrik Asit (%25 Konsantrasyon), Sitrik Asit (%50 Konsantrasyon), Fosforik Asit (%100 Konsantrasyon), Fosforik Asit (%25 Konsantrasyon), Fosforik Asit (%50 Konsantrasyon) |
| Yetersiz | İçme Suyu, Hidroklorik Asit (%25 Konsantrasyon), Hidroklorik Asit (%37 Konsantrasyon), Metanol, Oksijen, Sodyum Hidroksit (%100 Konsantrasyon), Sodyum Hidroksit (%75 Konsantrasyon), Sodyum Hipoklorit (%25 Konsantrasyon) |
| Uyarı Mesajı | Kimyasal uyumluluk, ürünün kullanıldığı koşullara göre müşteri tarafından belirlenmelidir, diğer kimyasalların varlığı dahil, sıcaklık, ve kıvam. |
| RoHS | RoHS 3 (2015/863/EU) Uyumlu |
| REACH | Uygun Değil |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | Amerika Birleşik Devletleri |
| USMCA Uygunluğu | Hayır |
| Schedule B | 848180.9040 |
| ECCN | 2B999 |
| İlgili Ürün | Yedek Vana Gövdeleri |
Üç parçalı cıvatalı gövde, boru bağlantılarını sökmeden ve vanayı hattınızdan çıkarmadan iç bileşenlere erişim sağlamak için ayrılabilir. Küresel vana tasarımı, bu vanaların diğer hava tahrikli vanalara göre daha yüksek akış hızlarına ulaşmasını sağlar. Sıkıştırılmış hava ile çalışarak akışı otomatik olarak başlatır ve durdurur. Aktüatöre giden havayı, ürünle birlikte verilen elektrikli pilot vana veya manuel açma/kapama vanası (ürünle birlikte verilmez) kullanarak kontrol etmeniz gerekir. Bu vanaların çalışması için giriş ve çıkış arasında minimum bir basınç düşüşü gerekir; giriş basıncı, çıkış basıncından daha yüksek olmalıdır. Gövde, mükemmel korozyon direnci için 316 paslanmaz çelikten yapılmıştır. Tüm vanaların aktüatörünün üstünde, vananın açık mı yoksa kapalı mı olduğunu gösteren görsel bir akış göstergesi bulunur.
Çift etkili aktüatörler, vanayı açmak ve kapatmak için hava basıncına ihtiyaç duyar. Bir kez çalıştırıldığında, bu vanalar hava basıncı uygulanana kadar çalışır durumda kalır, bu nedenle bir vana başlangıç konumuna sahip değildirler.
Doğrudan montajlı aktüatörler, hareketi en aza indirgemek ve aşınmayı azaltmak için vana gövdesine doğrudan takılır.
Tam portlu vanalar akışı kısıtlamaz.
IP65 vanalar, toza ve düşük basınçlı su püskürmelerine dayanıklıdır.
Akış katsayısı (Cv), giriş ve çıkış arasında 1 psi fark bulunan tamamen açık bir vanadan 60° F sıcaklıkta akacak su miktarını (dakikada galon cinsinden) ifade eder.
