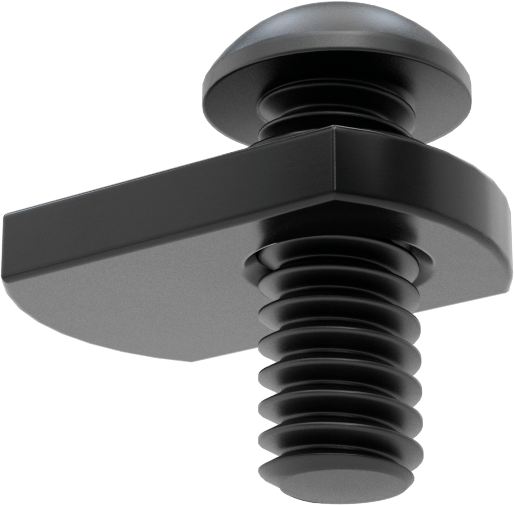

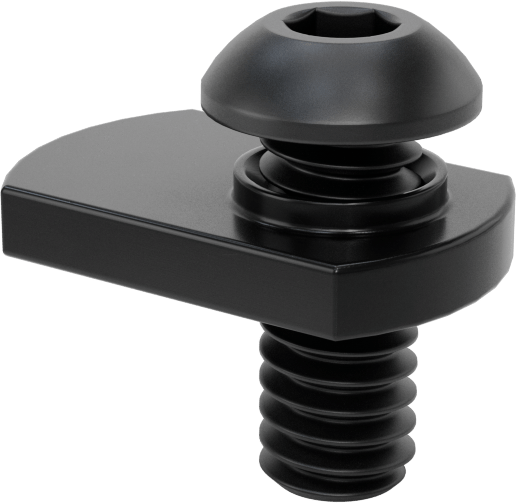

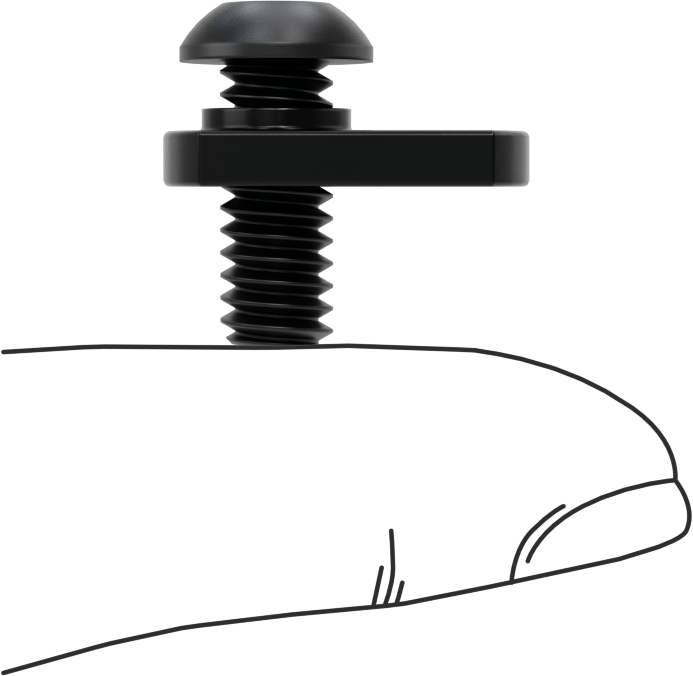

T-Yuvalı Çerçeve Bağlantı Elemanları
1,5“ ve 40 mm Ray için Uç Beslemeli Somun ve 1/4”-20 Vida
₺630 4'lü paket
5158N23
1'li paket
| Çerçeve Tipi | T-Yuvası |
| T-Yuvası Çerçeveleme Bileşeni | Bağlantı Elemanı |
| Bağlantı Elemanı Tipi | Vida ve Somun Seti |
| Somun Stili | Tekli |
| Bağlantı Elemanı Başlığı Şekli | Düğme |
| Ray Yüksekliği | |
| Tekli | 1 1/2", 40mm |
| Çift ve Dörtlü | 3", 80mm |
| Üçlü | 4 1/2", 120mm |
| Montaj | |
| Delik Konumu | Ofset |
| Bağlantı Elemanı Montaj Tipi | End Feed |
| Bağlantı Elemanı Diş Boyutu | 1/4"-200.64 cm |
| Bağlantı Elemanı Diş Uzunluğu | 5/8"1.59 cm |
| Bağlantı Elemanı Tahrik Şekli | Altıgen |
| Vida | |
| Renk | Siyah |
| Malzeme | Boyalı Çelik |
| Somun | |
| Renk | Siyah |
| Malzeme | Çinko Kaplı Çelik |
| Kalınlık | 0.170"0.43 cm |
| Ölçü Birimleri | Inch, Metrik |
| RoHS | RoHS 3 (2015/863/EU) Uyumlu |
| REACH | REACH (EC 1907/2006) (21/01/2025, 247 SVHC) Uyumlu |
| DFARS | Özel Metallerle Uyumlu Değil |
| Menşe Ülke | Çin Halk Cumhuriyeti |
| Schedule B | 731816.0000 |
| ECCN | EAR99 |
Vida ve somun setleri veya somunlar, braketleri ve diğer aksesuarları raylara sabitler.
Uç beslemeli bağlantı elemanları, bileşenleri takmak için rayın ucuna kaydırılır. Rayla temas eden yüzey alanı daha fazla olduğu için, geçmeli bağlantı elemanlarına göre daha güçlü bağlantılar oluştururlar.
Düğme başlı vidalar daha kompakttır, bu nedenle T-oluklu çerçeveler için diğer vidalara göre dar alanlarda daha uygundur.
Ofset somunların bir ucuna yakın bir montaj deliği vardır, böylece bunları köşelerin ve ray uçlarının yanına monte edebilirsiniz.
