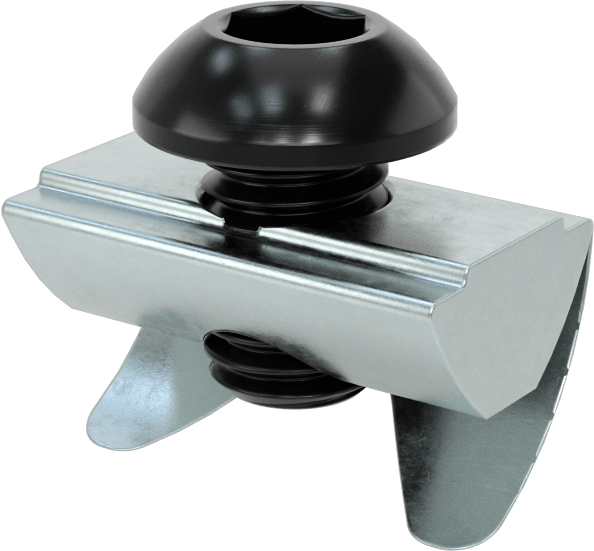

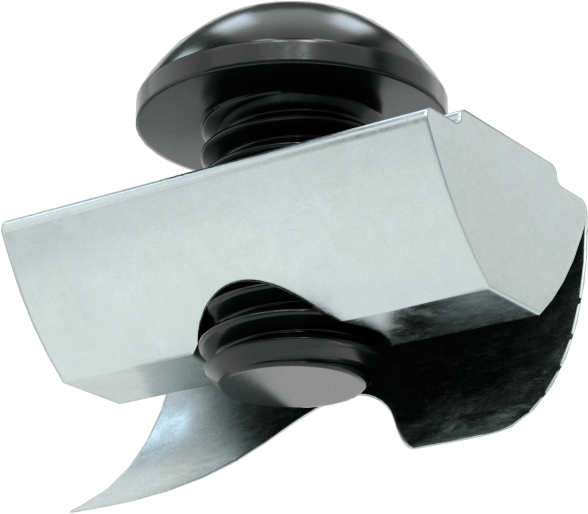

T-Yuvalı Çerçeve Bağlantı Elemanları
1,5" ve 40 mm Ray için Yaylı Tırnaklı Somun ve M8 Vida
| Çerçeve Tipi | T-Yuvası |
| T-Yuvası Çerçeveleme Bileşeni | Bağlantı Elemanı |
| Bağlantı Elemanı Tipi | Vida ve Somun Seti |
| Somun Stili | Kendinden Hizalamalı Yaylı Tırnak |
| Bağlantı Elemanı Başlığı Şekli | Düğme |
| Ray Yüksekliği | |
| Tekli | 1 1/2", 40mm |
| Çift ve Dörtlü | 3", 80mm |
| Üçlü | 4 1/2", 120mm |
| Montaj | |
| Delik Konumu | Merkez |
| Bağlantı Elemanı Diş Boyutu | M8 |
| Bağlantı Elemanı Diş Uzunluğu | 12mm |
| Bağlantı Elemanı Tahrik Şekli | Altıgen |
| Bağlantı Elemanı Montaj Tipi | Drop In |
| Vida | |
| Renk | Siyah |
| Malzeme | Boyalı Çelik |
| Somun | |
| Renk | Gümüş |
| Malzeme | Çinko Kaplı Çelik |
| Kalınlık | 0.283"0.72 cm |
| Ölçü Birimleri | Inch, Metrik |
| RoHS | RoHS 3 (2015/863/EU) Uyumlu |
| REACH | REACH (EC 1907/2006) (21/01/2025, 247 SVHC) Uyumlu |
| DFARS | Özel Metallerle Uyumlu Değil |
| Menşe Ülke | Çin Halk Cumhuriyeti |
| Schedule B | 731816.0000 |
| ECCN | EAR99 |
Vida ve somun setleri veya somunlar, braketleri ve diğer aksesuarları raylara sabitler.
Tak-çıkar bağlantı elemanları, bileşenleri takmak için T-yuvasına doğrudan oturur — mevcut yapınızı sökmenize gerek yoktur. Ancak, ray ile temas eden yüzey alanı daha az olduğu için uç beslemeli bağlantı elemanlarına göre daha az güvenli bağlantılar oluştururlar.
Kendinden hizalamalı somunlar, T-yuvasında ortalanmalarını sağlayan bir çıkıntıya sahiptir.

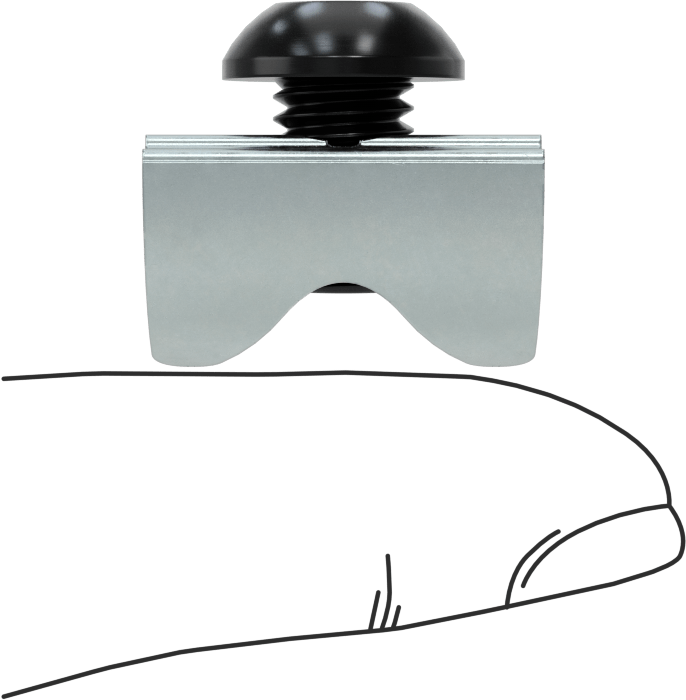

Yaylı tırnaklı somunların yan tarafında, dikey raylar üzerinde yerinde tutan esnek bir tırnak bulunur. Bu tırnak, farklı yuva derinliklerini de telafi eder.
Düğme başlı vidalar daha kompakttır, bu nedenle T-oluklu çerçeveler için diğer vidalara göre dar alanlarda daha uygundur.
