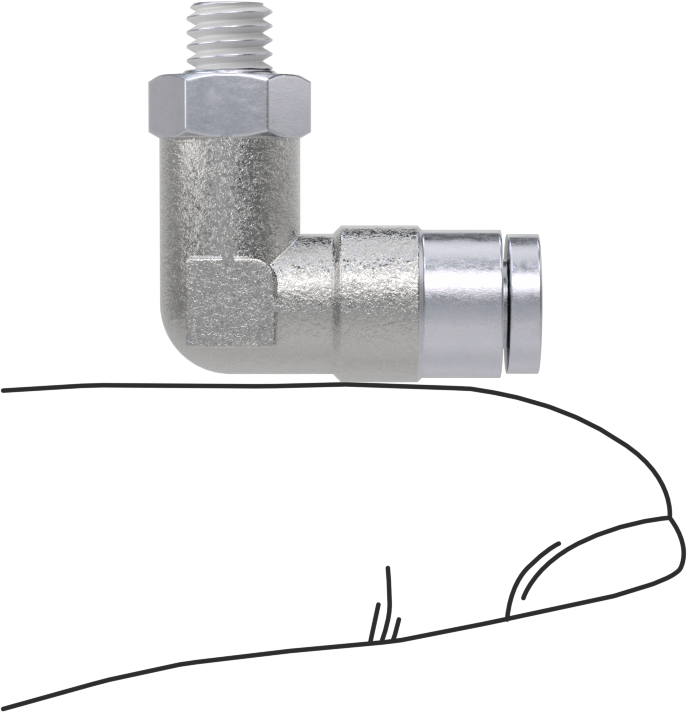

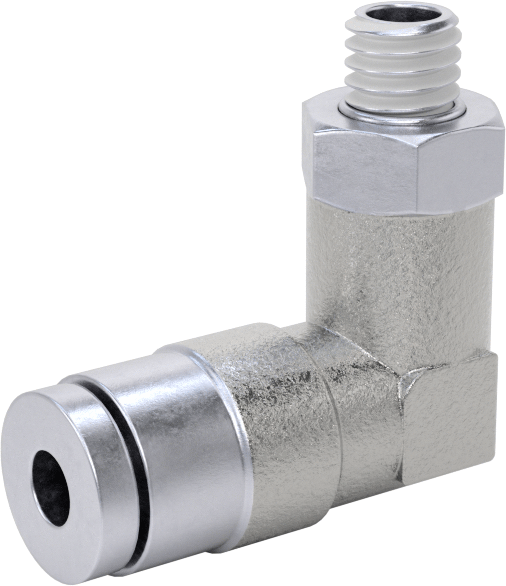

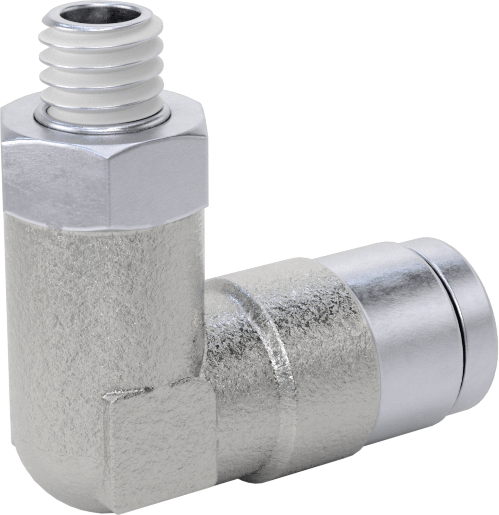

Nikel Kaplı Pirinç Bas-Bağlan Tüp Bağlantı Elemanı, Hava için, Döner Başlıklı Dirsek
5/32" (0.40 cm) Boru Dış Çapı x 10-32 Erkek için
| Şekil | 90° Dirsek |
| Tip | Adaptör |
| Kare Tırnak Boyutu için | Hava, Yağlanmış Hava |
| Boru Bağlantısı | |
| Bağlantı Stili | Tak ve Bağlan |
| Tak-Çalıştır Tipi | Standart |
| Cins | Dişi |
| O-Ring Malzemesi | Buna-N Kauçuk |
| Kare Boru İç Genişliği için | 5/32"0.40 cm |
| Boru Bağlantısı | |
| Bağlantı Stili | Dişli |
| Cins | Erkek |
| Diş Tipi | UN/UNF (SAE Düz) |
| Diş Boyutu | 10-32 |
| Malzeme | Nikel Kaplı Pirinç |
| Conta Malzemesi | Naylon Plastik |
| Serbest Bırakma Türü | Halka |
| Serbest Bırakma Halkası Malzemesi | Nikel Kaplı Pirinç |
| Maksimum Basınç | 230 psi @ 72° F |
| Maksimum Vakum | 28 inç Hg @ 72° F |
| Vakum Değeri | Standart |
| Sıcaklık Aralığı | 0° ila 140° F |
| Yığın Yönü için | |
| Malzeme | Naylon Plastik, Polietilen Plastik, Poliüretan Kauçuk |
| Sertlik Derecesi | Sert, Sert |
| Sertlik | Durometre 95A-60D |
| Döner Tipi | Aralıklı |
| RoHS | RoHS 3 (2015/863/EU) ile uyumlu, istisna 6(c) - Bakır alaşımında kurşun |
| REACH | REACH (EC 1907/2006) (27/06/2024, 241 SVHC) Uyumlu |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | Çek Cumhuriyeti |
| Schedule B | 741220.0000 |
| ECCN | EAR99 |
Nikel kaplı pirinçten üretilen bu bağlantı parçaları, kaplamasız pirinç bağlantı parçalarına göre daha iyi korozyon direncine sahiptir. Anında bağlantı parçaları olarak da bilinen bu parçalar, boruya bir itme hareketiyle bağlanır ve iç kısımdaki kavrama halkası ile O-ring, boruyu sıkıca tutar. Bağlantıyı kesmek için, serbest bırakma halkasına veya manşona basın ve boruyu bağlantı parçasından çekin.
Diş sızdırmazlık maddesi içeren bağlantı parçaları, sızıntılara karşı ekstra koruma sağlar.
Conta veya diş sızdırmazlık maddesi içeren metrik ve UN/UNF (SAE Düz) erkek dişler, sızıntılara karşı ekstra koruma sağlar. UN/UNF (SAE Düz) dişler, O-ring çıkıntılı dişler olarak da bilinir.
Aralıklı döner bağlantı parçaları, sistemde hareket sağlamak ve bükülmeyi önlemek için kurulumdan önce ve sonra gerektiğinde 360° döner.
