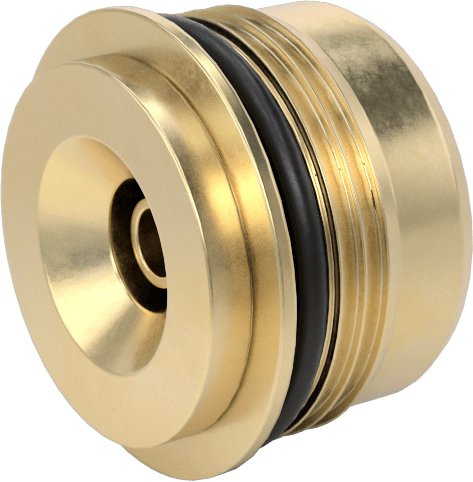

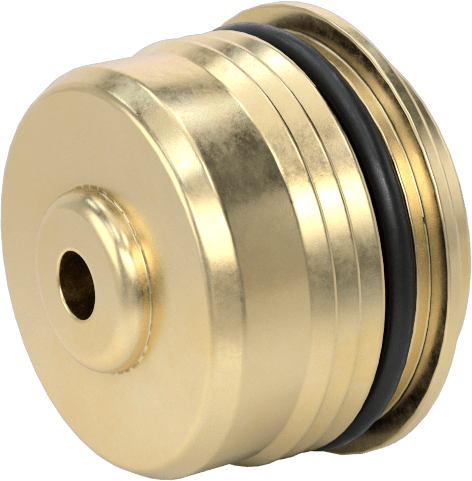

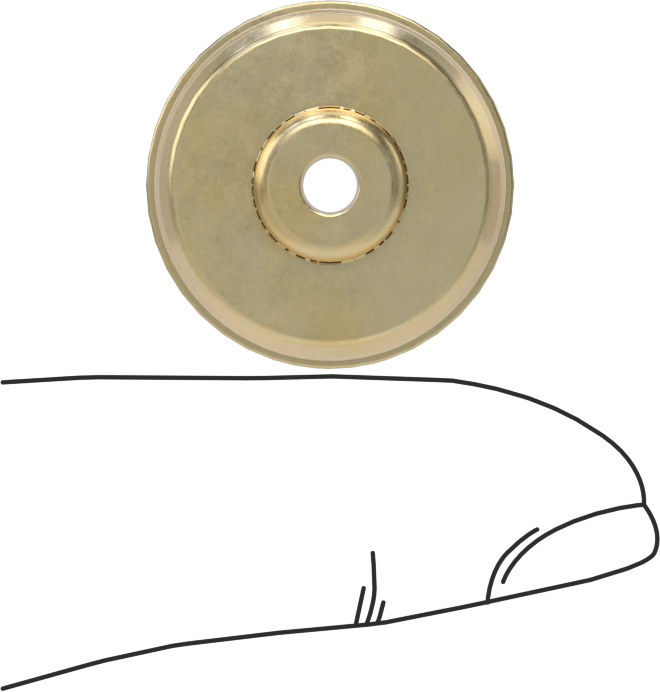

Yüksek Basınçlı D.O.T. Bas-Bağlan Tipi Bağlantı Elemanı
1/4" (0.64 cm) Dış Çaplı Boru için Kartuş, 0,775 inç Gerekli Delik Çapı
| Şekil | Düz |
| Tip | Kartuş |
| Kare Tırnak Boyutu için | Hava |
| Boru Bağlantısı | |
| Bağlantı Stili | Tak ve Bağlan |
| Boru Bağlantısı Tipi | Tak ve Bağlan |
| Tak-Çalıştır Tipi | Standart |
| Cins | Dişi |
| O-Ring Malzemesi | Buna-N Kauçuk |
| Kare Boru İç Genişliği için | 1/4"0.64 cm |
| Malzeme | Pirinç |
| Serbest Bırakma Türü | Halka |
| Serbest Bırakma Halkası Malzemesi | Pirinç |
| Maksimum Basınç | 250 psi @ 72° F |
| Maksimum Vakum | Derecelendirilmemiştir |
| Sıcaklık Aralığı | -40° ila 200° F |
| Uzunluk | 5/8"1.59 cm |
| Gerekli Delik | |
| Çap | 0.775"1.97 cm |
| Derinlik | 0.78"1.98 cm |
| Delik Çapı Toleransı | -0.002" ila 0.002"0.01 cm / 0.01 cm |
| Min. Levha Kalınlığı | 0.78"1.98 cm |
| Yığın Yönü için | |
| Malzeme | Naylon Plastik |
| Sertlik Derecesi | Sert |
| Sertlik | Durometre 65D |
| Karşılanan Teknik Özellikler | D.O.T. FMVSS 571, SAE J1131, SAE J2494-4 |
| RoHS | RoHS 3 (2015/863/EU) ile uyumlu, istisna 6(c) - Bakır alaşımında kurşun |
| REACH | REACH (EC 1907/2006) (21/01/2025, 247 SVHC) Uyumlu |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | Amerika Birleşik Devletleri |
| USMCA Uygunluğu | Hayır |
| Schedule B | 741220.0000 |
| ECCN | EAR99 |
Yüksek basınçlı fren hatlarını, dondurucu soğuklarda çatlamayan bağlantı parçalarıyla bağlayın. Genellikle ticari kamyonlarda ve römorklarda kullanılan bu bağlantı parçaları, Ulaştırma Bakanlığı FMVSS 571 güvenlik standartlarını karşılar. Anında bağlantı parçaları olarak da bilinen bu parçalar, basit bir itmeyle boruya bağlanır ve iç kısımdaki sıkıştırma halkası ile O-ring, boruyu sıkıca tutar. Yerleşik bir boru desteği, borunun çökmesini önlemek için borunun içine kayar. Bağlantıyı kesmek için, serbest bırakma halkasına basın ve boruyu bağlantı parçasından çekin. Tüm parçalar iyi korozyon direncine sahiptir.
Düz kartuş bağlantı parçaları, sisteminizdeki ekipman ve borular arasında iterek bağlanan bir bağlantı oluşturur. Dişsiz 6061 alüminyum bağlantı noktalarında kullanılmak üzere tasarlanmıştır. Bunları farklı bir malzemede kullanmak istiyorsanız, optimum performans için delik boyutunu ayarlamanız gerekebilir. Bunları takmak için, yüzeyinizde bir delik açın ve boruyu yerleştirmeden önce bağlantı parçasının bileşenlerini yerine itin, boru durdurucuya tam olarak oturana kadar.
