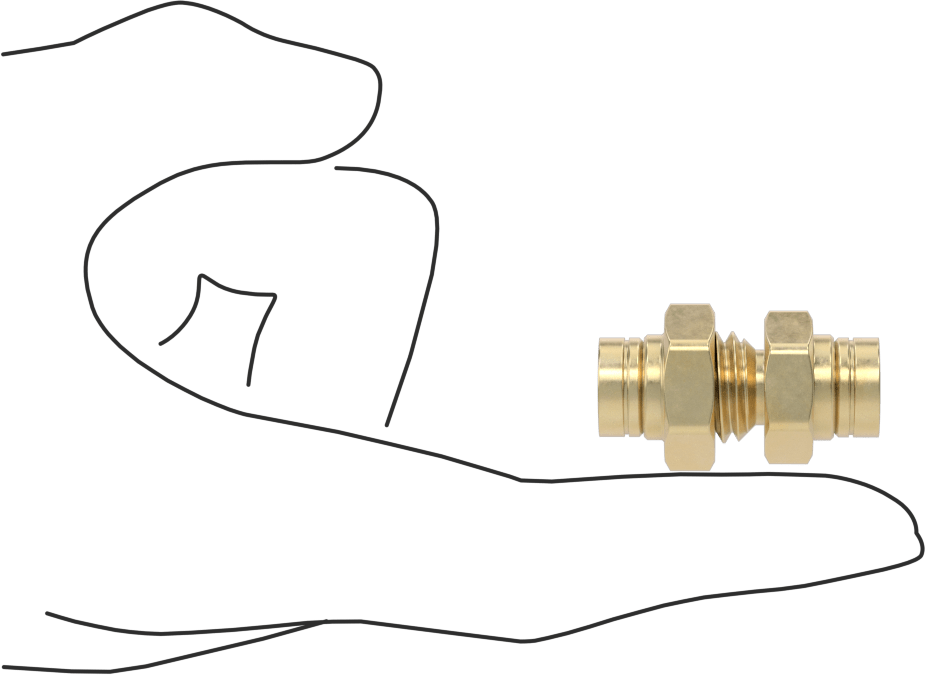

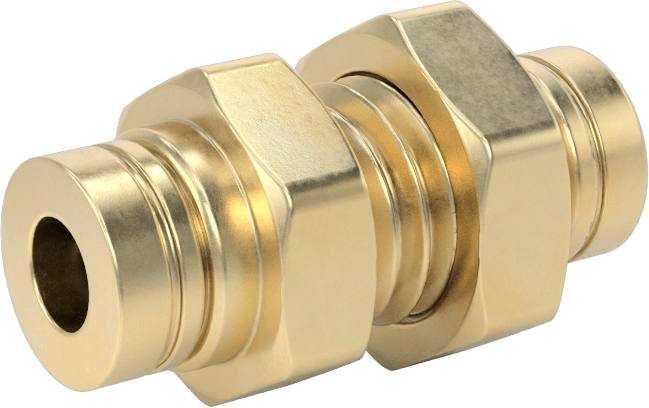

Yüksek Basınçlı D.O.T. Bas-Bağlan Tipi Bağlantı Elemanı, Düz Duvar Geçiş Konektörü

1/4" (0.64 cm) Boru Dış Çapı için

Teknik Çizim

Şekil	Düz
Tip	Konektör
Kare Tırnak Boyutu için	Hava
Boru Bağlantısı
Bağlantı Stili	Tak ve Bağlan
Tak-Çalıştır Tipi	Standart
Cins	Dişi
O-Ring Malzemesi	Buna-N Kauçuk
Kare Boru İç Genişliği için	1/4"0.64 cm
Malzeme	Pirinç
Serbest Bırakma Türü	Halka
Serbest Bırakma Halkası Malzemesi	Pirinç
Somun Malzemesi	Pirinç
Boru Destek Malzemesi	Paslanmaz Çelik
Maksimum Basınç	250 psi @ 72° F
Maksimum Vakum	Derecelendirilmemiştir
Sıcaklık Aralığı	-40° ila 200° F
Uzunluk	1 13/32"3.57 cm
Delik Çapı İçin	9/16"1.43 cm
Maksimum Duvar Kalınlığı için	1/4"0.64 cm
Yığın Yönü için
Malzeme	Naylon Plastik
Sertlik Derecesi	Sert
Sertlik	Durometre 65D
Karşılanan Teknik Özellikler	D.O.T. FMVSS 571
Montaj Türü	Duvar delme
RoHS	RoHS 3 (2015/863/EU) ile uyumlu, istisna 6(c) - Bakır alaşımında kurşun
REACH	REACH (EC 1907/2006) (21/01/2025, 247 SVHC) Uyumlu
DFARS	Özel Metaller COTS Muafiyeti
Menşe Ülke	Amerika Birleşik Devletleri
USMCA Uygunluğu	Evet
Schedule B	741220.0000
ECCN	EAR99

Yüksek basınçlı fren hatlarını, dondurucu soğuklarda çatlamayan bağlantı parçalarıyla bağlayın. Genellikle ticari kamyonlarda ve römorklarda kullanılan bu bağlantı parçaları, Ulaştırma Bakanlığı FMVSS 571 güvenlik standartlarını karşılar. Anında bağlantı parçaları olarak da bilinen bu parçalar, basit bir itmeyle boruya bağlanır ve iç kısımdaki sıkıştırma halkası ile O-ring, boruyu sıkıca tutar. Yerleşik bir boru desteği, borunun çökmesini önlemek için borunun içine kayar. Bağlantıyı kesmek için, serbest bırakma halkasına basın ve boruyu bağlantı parçasından çekin. Tüm parçalar iyi korozyon direncine sahiptir.

Duvardan geçen bağlantı parçaları, bölme bağlantıları ve panele monte bağlantı parçaları olarak da bilinir; duvarınızdan veya panelinizden geçerek bir giriş veya çıkış oluştururlar.
