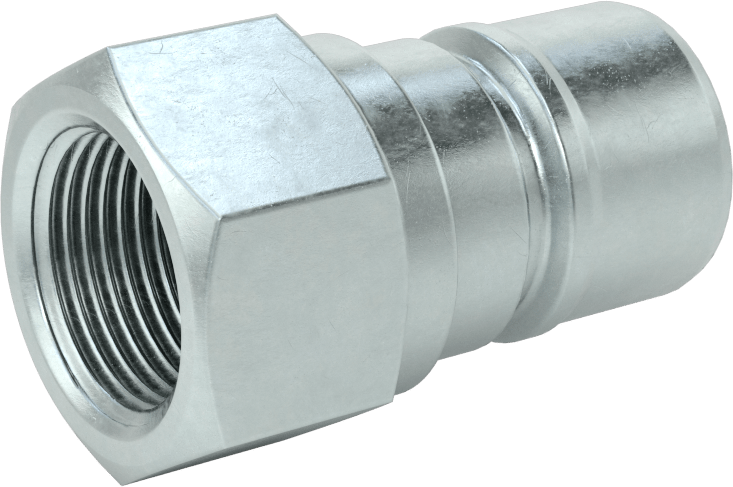

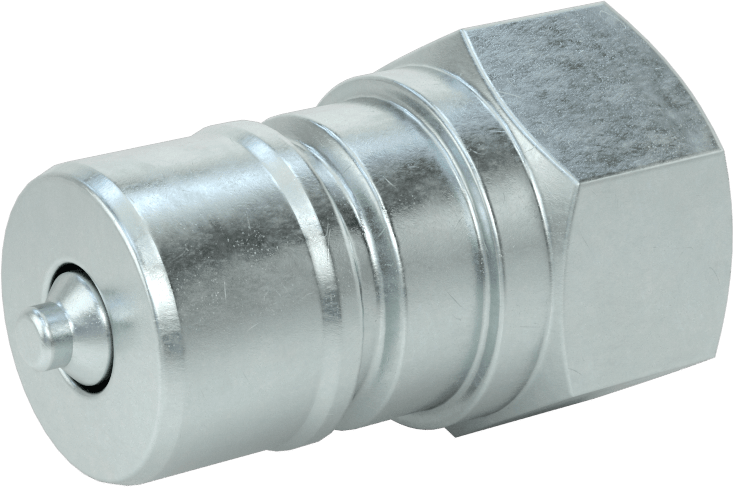

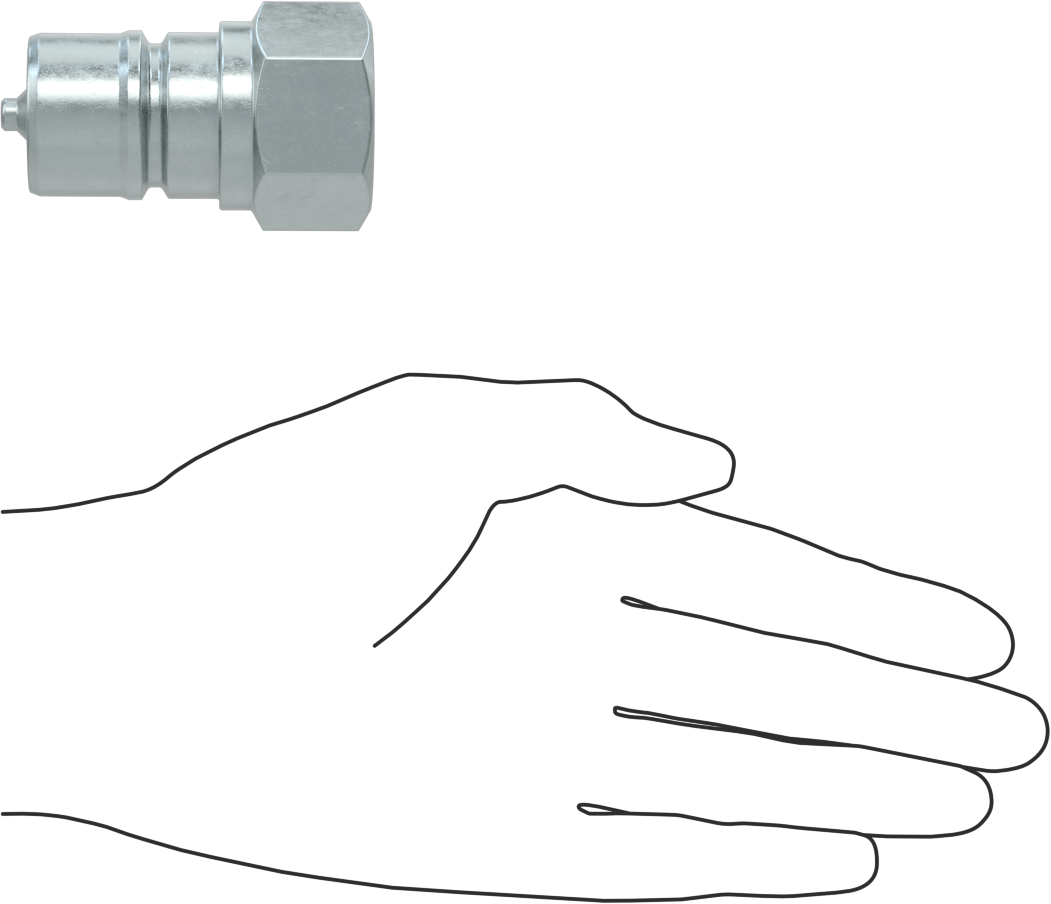

Uluslararası Standart ISO A Hortum Bağlantısı, Boyut 3/4, Plug
3/4 NPTF Dişi Uç
| Kare Tırnak Boyutu için | Hidrolik Sıvısı |
| Şekil | Düz |
| Tip | Adaptör |
| Hızlı Bağlantı Kesme Bileşeni | Tapa |
| Yuva Kilitleme Tipi | Manşon Kilidi |
| Akış Kontrolü | Kapatma Özelliği ile |
| Bağlantı Stili | Hızlı Bağlantı Kesme Erkek × Vidalı Dişi |
| Hızlı Bağlantı Kesme Şekli | Uluslararası Standart ISO Serisi A |
| Bağlantı Boyutu | 3/4 |
| Tapa Ucu | |
| Uzunluk | 5/8"1.59 cm |
| Çap | 1 1/8"2.86 cm |
| Boru Çapı | 3/41.90 cm |
| Diş Tipi | NPTF |
| Dash Boyutu | 12 |
| Malzeme | Çinko Kaplı Çelik |
| Manşon Malzemesi | Çinko Kaplı Çelik |
| Maksimum Basınç | 4,000 psi @ 72° F |
| Maksimum Vakum | 72° F'de 27 in. Hg |
| Vakum Değeri | Standart |
| Sıcaklık Aralığı | -40° ila 250° F |
| Uzunluk | 2 35/64"6.47 cm |
| Uyumlu Olduğu | ISO 7241-1 Seri A, Aeroquip 5600; ISO 7241-1 Seri A, Parker 6600 |
| Karşılanan Teknik Özellikler | ISO 7241-1 Series A |
| RoHS | RoHS 3 (2015/863/EU) ile uyumlu, 6(a)-I muafiyeti - Çelikte alaşım elementi olarak kurşun |
| REACH | Uygun Değil |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | Güney Kore |
| Schedule B | 848120.0050 |
| ECCN | EAR99 |
| İlgili Ürün | İsteğe Bağlı Toz Kapakları |
Tam bir bağlantı seti, hızlı bir şekilde takılıp çıkarılabilen bir fiş ve bir soketten (her ikisi de ayrı satılır) oluşur. Hidrolik hortum hattına sık sık erişmeniz gerekiyorsa bunları kullanın. Tüm Uluslararası Standart ISO A hızlı bağlantı fişleri, boru boyutuna bakılmaksızın aynı bağlantı boyutuna sahip herhangi bir Uluslararası Standart ISO A hızlı bağlantı soketiyle uyumludur. Bağlantı parçaları, ISO 7241-1 Seri A boyut ve performans standartlarını karşılar ve Aeroquip 5600 ile Parker 6600 bağlantı parçalarıyla uyumludur. Çift kapatma bağlantı parçaları olarak da bilinen fiş ve soketlerin her ikisi de, bağlantı parçası ayrıldığında akışı durduran bir kapatma vanasına sahiptir. Bunlar, sağlam ve dayanıklı olup makul korozyon direncine sahip çinko kaplı çeliktir.
Fişler, nipel olarak da bilinir.
NPTF (Dryseal) dişleri, NPT dişleriyle uyumludur.
Not: Doğru oturmasını sağlamak için fiş ve prizin bağlantı boyutlarının aynı olduğundan emin olun. Basınç değerleri statik (sabit) basınç koşulları için verilmiştir.
Uyarı: Maksimum basınçta çalışırken asla bağlantı parçalarını takmaya veya çıkarmaya çalışmayın. Hattı ayırmadan önce akışı durdurun.
