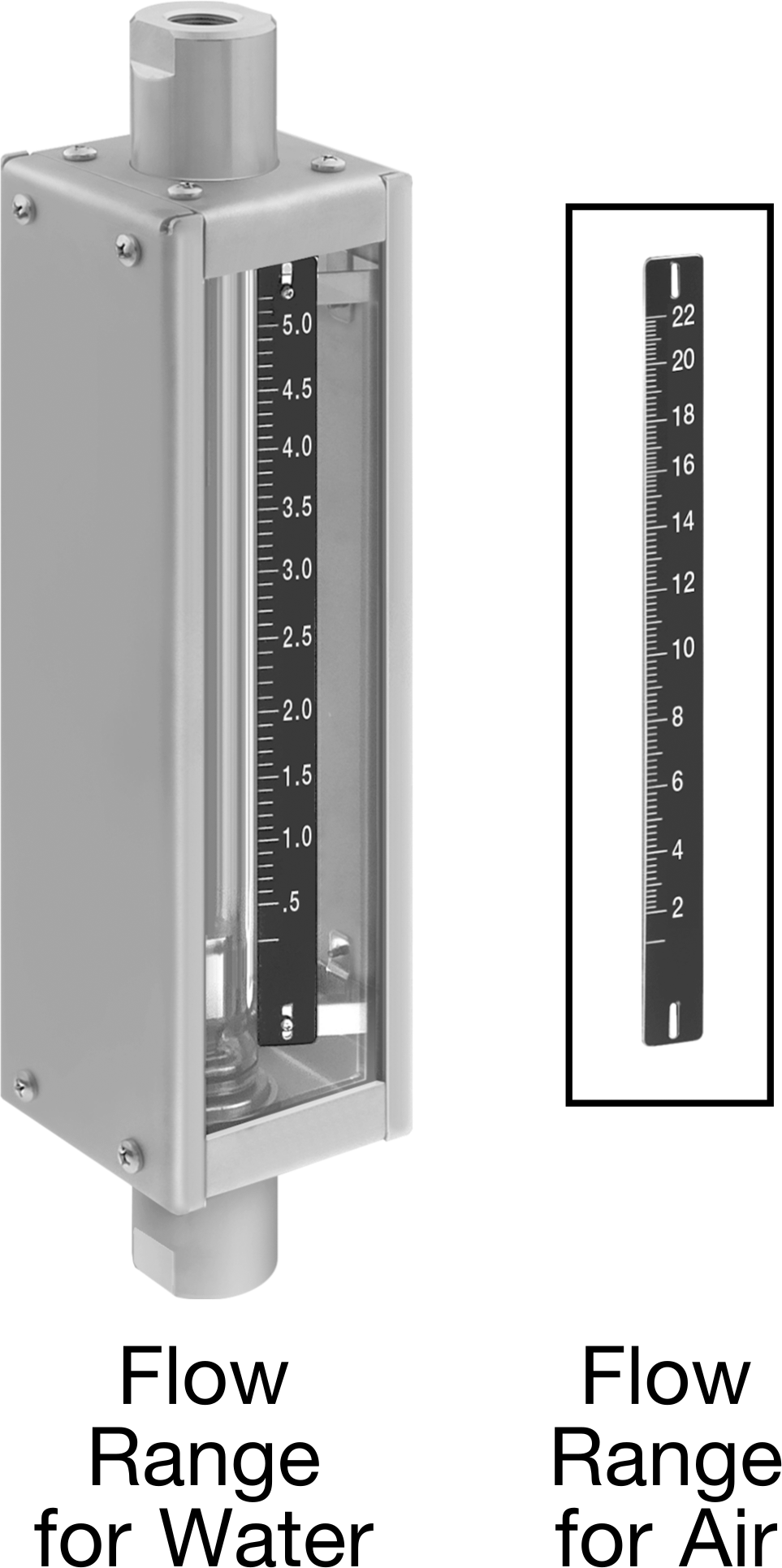

Darbeye Dayanıklı Akış Ölçer

3/4 NPT Dişi, 0.52 ila 5.2 gpm

Teknik Çizim

Gövde Malzemesi	Cam
Bağlantı Elemanı Malzemesi	316 Paslanmaz Çelik
Bağlantılar	3/4 NPT Dişli
Akış	0.52 gpm ila 5.2 gpm
Toplam Yükseklik	19 11/16"50.01 cm
Hassasiyet	±%2
Sıcaklıktaki Maksimum Basınç	200 psi @ 70° F
Sıcaklık
Minimum	1°C
Maksimum	93°C
Conta Malzemesi	Floroelastomer
Kasa Malzemesi	304 Paslanmaz Çelik
Pencere Malzemesi	Polikarbonat
Montaj Konumu	Dikey
Özellikler	Hava Akış Ölçeği (2,2-22 scfm)
Kalibrasyon Ortamı
Özgül Ağırlık	1
Şu ile Kalibre Edilmiş	Su
Bağlanır	Boru
Ekran Türü	Ölçek
Bağlantı Elemanı Bağlantısı	Dişli
Akış Ölçüm Türü	Değişken Alan
Akış Ölçüm Birimi	Dakika Başına Galon
Kare Tırnak Boyutu için	Sıvılar
Ölçek aralıkları	0.10 gpm
Montaj Konumu	Sıralı
Performans	Darbeye Dayanıklı
Uyarı Mesajı	Kimyasal uyumluluk, ürünün kullanıldığı koşullara göre müşteri tarafından belirlenmelidir, diğer kimyasalların varlığı dahil, sıcaklık, ve kıvam.
Islanan Parçaların Malzemesi	316L Paslanmaz Çelik, Cam, Viton® Floroelastomer
Menşe Ülke	Amerika Birleşik Devletleri
DFARS Uyumluluğu	Özel Metaller COTS Muafiyeti
İhracat Kontrol Sınıflandırma Numarası (ECCN)	EAR99
REACH Uyumluluğu	REACH (EC 1907/2006) (25/06/2025, 250 SVHC) Uyumlu
RoHS Uyumluluğu	RoHS 3 (2015/863/EU) Uyumlu
Schedule B Numarası	902680.0000
ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu	Evet

304 paslanmaz çelik kasa, bu akış ölçerleri cam gövdeyi parçalayabilecek darbelere karşı korur. Sıvı ölçerden geçerken bir göstergeyi ölçek üzerinde yukarı doğru iter ve akış hızını gösterir. Bu akış ölçerleri boru sisteminizle aynı hizada dikey olarak monte edin, böylece sıvı alttan yukarı doğru akar.

Bu akış ölçerler su kullanılarak kalibre edilmiştir, ancak diğer sıvılarla da kullanılabilir. Bunları su dışındaki bir sıvıyla kullanıyorsanız, ölçekte gösterilen sayıyı sıvınızın özgül ağırlık dönüştürme faktörüyle çarparak akış hızını hesaplamanız gerekir.

Hava ile kullanmak için takabileceğiniz ayrı bir ölçek içerirler.
