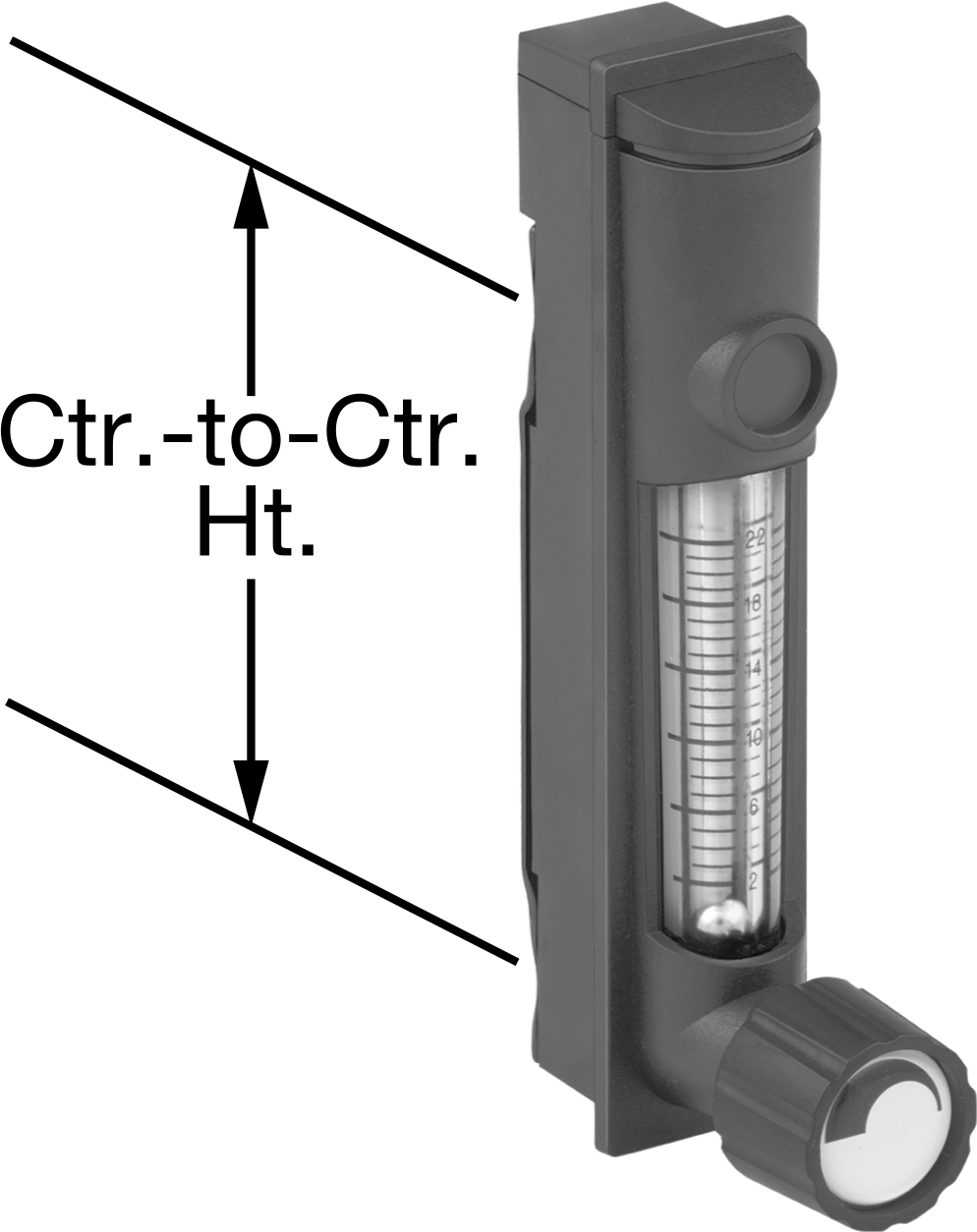

Darbeye Dayanıklı Panele Monte Akış Ölçer, Gaz için, Kontrol Düğmesi
303 Paslanmaz Çelik Bağlantı Parçaları, 2 ila 22 Scfh
| Gövde Malzemesi | Polikarbonat |
| Bağlantı Elemanı Malzemesi | 303 Paslanmaz Çelik |
| Bağlantılar | 1/8 NPT Dişi |
| Özellikler | Akış Kontrol Düğmesi |
| Ekran Türü | Ölçek |
| Akış | 2 scfh ila 22 scfh |
| Toplam Yükseklik | 4 13/16"12.22 cm |
| Merkezden Merkeze Yükseklik | 3"7.62 cm |
| Hassasiyet | ±%4 |
| Sıcaklıktaki Maksimum Basınç | 100 psi @ 70° F |
| Sıcaklık | |
| Minimum | Derecelendirilmemiştir |
| Maksimum | 66°C |
| Conta Malzemesi | Floroelastomer |
| Kasa Malzemesi | Polikarbonat |
| Montaj Konumu | Dikey |
| Kalibrasyon Ortamı | |
| Basınç | 14.7 psi1.0 bar |
| Sıcaklık | 21°C |
| Özgül Ağırlık | 1 |
| Şu ile Kalibre Edilmiş | Hava |
| Bağlanır | Boru |
| Bağlantı Elemanı Bağlantısı | Dişli |
| Akış Ölçüm Türü | Değişken Alan |
| Akış Ölçüm Birimi | Standart Saat Başına Kübik Fit |
| Kare Tırnak Boyutu için | Gaz |
| Ölçek aralıkları | 1 scfh |
| Montaj Türü | Panel |
| Performans | Darbeye Dayanıklı |
| Valf Malzemesi | 303 Paslanmaz Çelik |
| Uyarı Mesajı | Kimyasal uyumluluk, ürünün kullanıldığı koşullara göre müşteri tarafından belirlenmelidir, diğer kimyasalların varlığı dahil, sıcaklık, ve kıvam. |
| Menşe Ülke | Amerika Birleşik Devletleri |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | Uygun Değil |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Uyumlu |
| Schedule B Numarası | 902610.5000 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Hayır |
Bu akış ölçerler, gaz akış hızını ölçerken darbelere ve diğer çarpmalara karşı bir kasa ile korunur. Arkadaki bağlantı parçalarını kullanarak bunları gösterge panellerine monte edin. Gaz içinden akarken, bir göstergeyi ölçek üzerinde yukarı doğru iter ve size akış hızını gösterir. Bu akış ölçerleri dikey olarak monte edin, böylece gaz alttan yukarı doğru akacaktır.
Bu akış ölçerler hava ile kalibre edilmiştir ancak diğer gazlarla da kullanılabilir. Bunları hava dışındaki bir gazla kullanıyorsanız, ölçekte gösterilen sayıyı gazınızın özgül ağırlık dönüştürme faktörü ile çarparak akış hızını hesaplamanız gerekir.
Hattınızdan geçen gazla uyumlu bir bağlantı malzemesi seçin.
Akış Kontrol Düğmesi—Akış kontrol düğmesi bulunan akış ölçerler, giriş vanasını açıp kapatarak akış hızını aralık içinde ayarlamanıza olanak tanır.
