Darbeye Dayanıklı Panele Monte Akış Ölçer, Gaz için

303 Paslanmaz Çelik Bağlantı Parçaları, 0.2 ila 2.5 Scfh

Teknik Çizim

Gövde Malzemesi	Polikarbonat
Bağlantı Elemanı Malzemesi	303 Paslanmaz Çelik
Bağlantılar	1/8 NPT Dişi
Ekran Türü	Ölçek
Akış	0.2 scfh ila 2.5 scfh
Toplam Yükseklik	4 13/16"12.22 cm

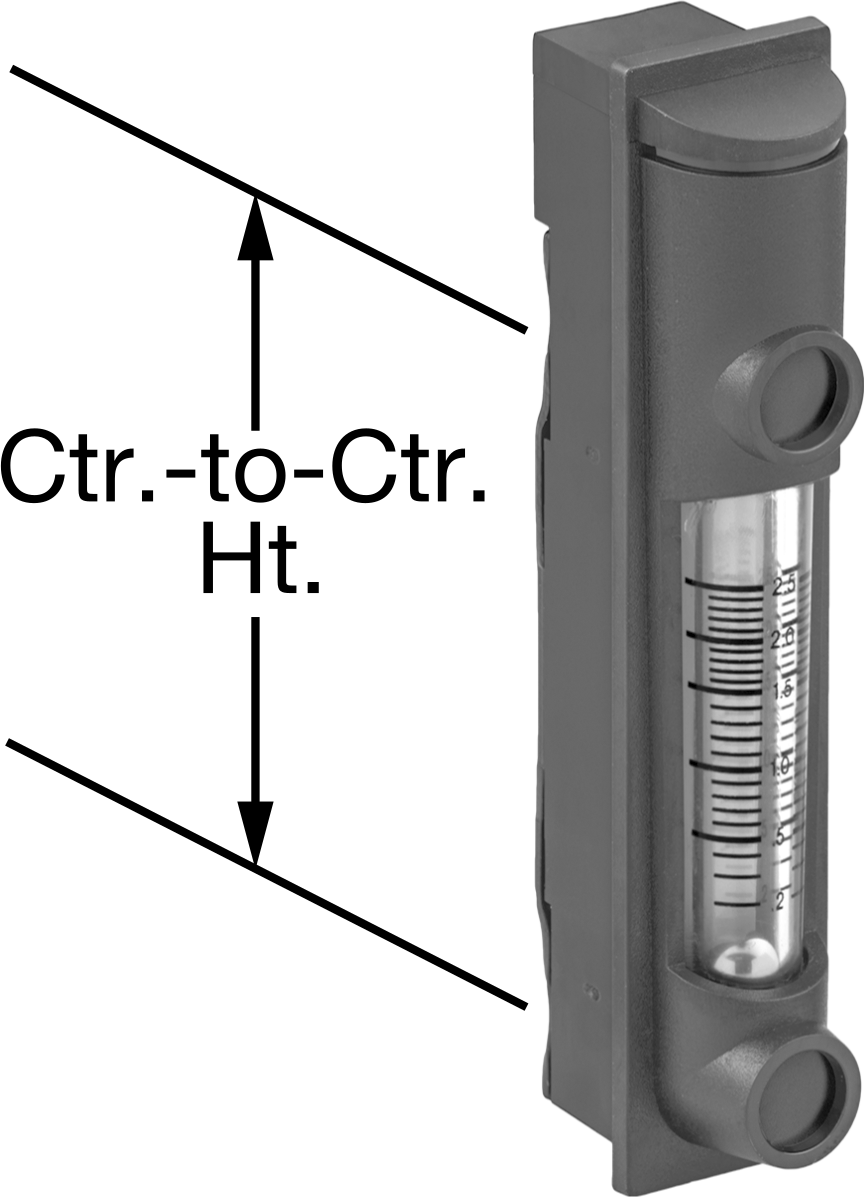

Merkezden Merkeze Yükseklik	3"7.62 cm
Hassasiyet	±%4
Sıcaklıktaki Maksimum Basınç	100 psi @ 70° F
Sıcaklık
Minimum	Derecelendirilmemiştir
Maksimum	66°C
Conta Malzemesi	Floroelastomer
Kasa Malzemesi	Polikarbonat
Montaj Konumu	Dikey
Kalibrasyon Ortamı
Basınç	14.7 psi1.0 bar
Sıcaklık	21°C
Özgül Ağırlık	1
Şu ile Kalibre Edilmiş	Hava
Bağlanır	Boru
Bağlantı Elemanı Bağlantısı	Dişli
Akış Ölçüm Türü	Değişken Alan
Akış Ölçüm Birimi	Standart Saat Başına Kübik Fit
Kare Tırnak Boyutu için	Gaz
Ölçek aralıkları	0.10 scfh
Montaj Türü	Panel
Performans	Darbeye Dayanıklı
Uyarı Mesajı	Kimyasal uyumluluk, ürünün kullanıldığı koşullara göre müşteri tarafından belirlenmelidir, diğer kimyasalların varlığı dahil, sıcaklık, ve kıvam.
Menşe Ülke	Amerika Birleşik Devletleri
DFARS Uyumluluğu	Özel Metaller COTS Muafiyeti
İhracat Kontrol Sınıflandırma Numarası (ECCN)	EAR99
REACH Uyumluluğu	Uygun Değil
RoHS Uyumluluğu	RoHS 3 (2015/863/EU) Uyumlu
Schedule B Numarası	902610.5000
ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu	Hayır

Bu akış ölçerler, gaz akış hızını ölçerken darbelere ve diğer çarpmalara karşı bir kasa ile korunur. Arkadaki bağlantı parçalarını kullanarak bunları gösterge panellerine monte edin. Gaz içinden akarken, bir göstergeyi ölçek üzerinde yukarı doğru iter ve size akış hızını gösterir. Bu akış ölçerleri dikey olarak monte edin, böylece gaz alttan yukarı doğru akacaktır.

Bu akış ölçerler hava ile kalibre edilmiştir ancak diğer gazlarla da kullanılabilir. Bunları hava dışındaki bir gazla kullanıyorsanız, ölçekte gösterilen sayıyı gazınızın özgül ağırlık dönüştürme faktörü ile çarparak akış hızını hesaplamanız gerekir.

Hattınızdan geçen gazla uyumlu bir bağlantı malzemesi seçin.
