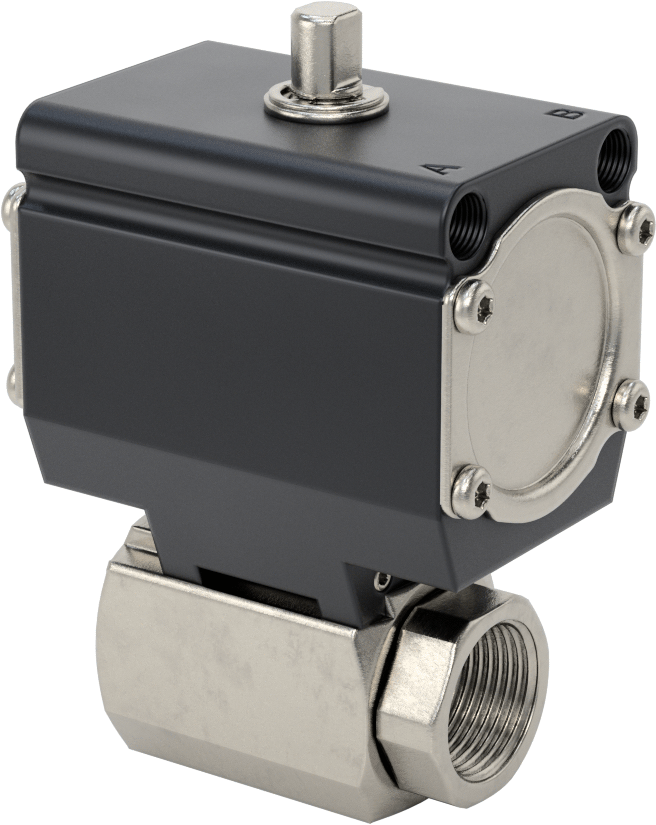

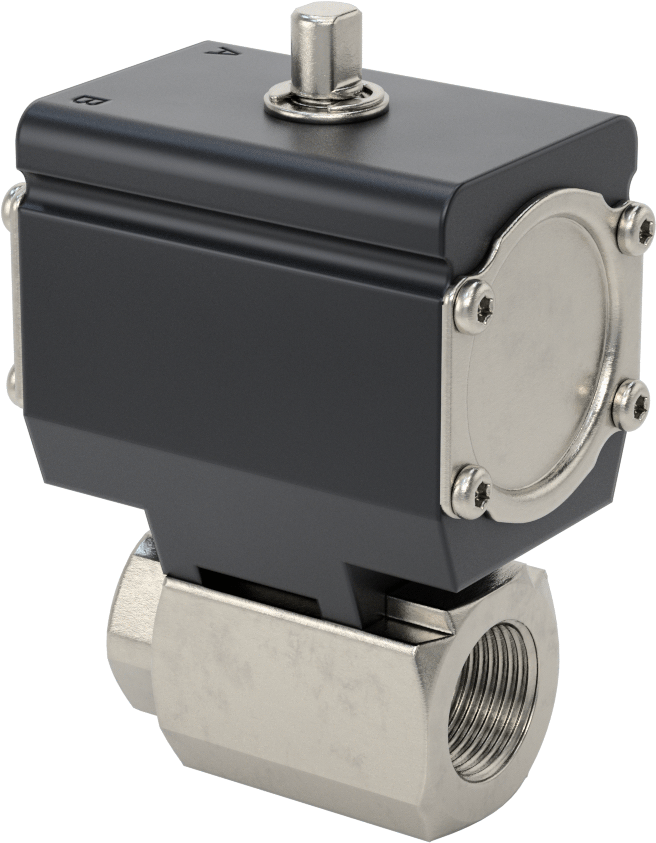

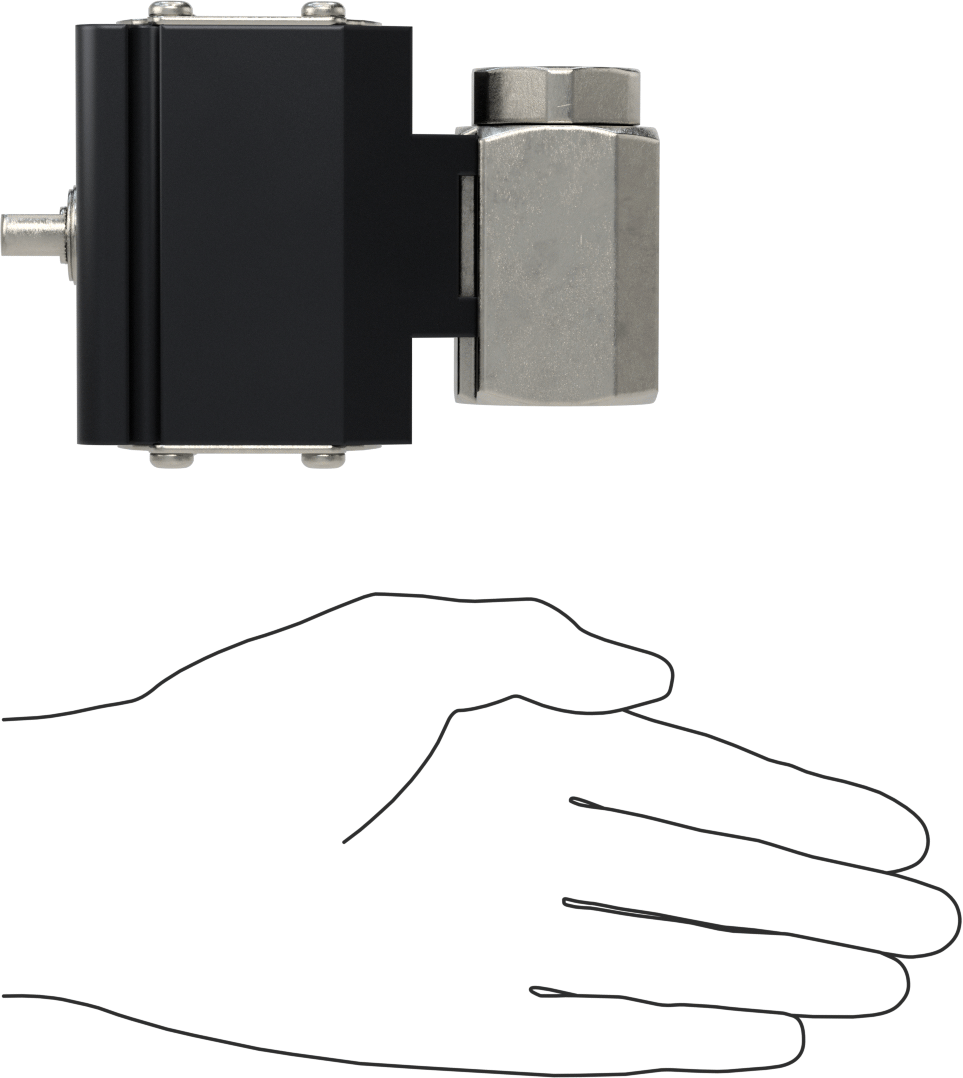

Ağır Kullanım Yüksek Akışlı Hava Tahrikli Açma/Kapama Vanası
3/4 NPTF Dişi
| Valf İşlevi | Açma/Kapama |
| Valf Tipi | Bilye |
| Bağlantı Tipi | Konektör |
| Şekil | Düz |
| Çalıştırma | Hava |
| Elektrik Bağlantısı Tipi | Sabit Kablolama |
| Tel Bağlantı Tipi | Vidalı Terminaller |
| Çalıştırma Stili | Çift Etkili |
| Çalıştırma Mekanizması | Hava ile Açılan, Hava ile Kapanan |
| Kare Tırnak Boyutu için | Su, Hava, Doğal Gaz, Bütan, Deiyonize Su, Dizel Yakıt, Etanol, Akaryakıt, Benzin, Gazyağı, Mineral Solvent, Azot, Sabun Çözeltileri, Sitrik Asit |
| Bağlantı Noktası Türü | Standart |
| Bağlantı Tipi | Boru |
| Bağlantı Stili | Dişli |
| Boru Çapı | 3/41.90 cm |
| Cins | Dişi |
| Diş Tipi | NPTF |
| Akış Katsayısı (Cv) | 12 |
| Maksimum Basınç | 500 psi @ 100° F |
| Basınç Düşüşü | Sıfır Basınç Düşüşü |
| Gerekli Min. Basınç Düşüşü | Yok |
| Manuel Geçiş | Hayır |
| Çalıştırma Süresi | 1 sec. |
| Sıcaklık Aralığı | -20° ila 350° F |
| Aktüatör Sıcaklık Aralığı | -20° ila 350° F |
| Yığın Yönü için | 12V DC, 24V DC, 120V AC, 240V AC |
| Gövde Malzemesi | 316 Paslanmaz Çelik |
| Bilye Malzemesi | 316 Paslanmaz Çelik |
| Conta Malzemesi | Floroelastomer Kauçuk |
| Koltuk Malzemesi | Cam Dolgulu PTFE Plastik |
| Aktüatör Muhafaza Malzemesi | Alüminyum |
| Valf Uzunluğu | 2 1/2"6.35 cm |
| Vana Genişliği | 1 1/2"3.81 cm |
| Aktüatör Montaj Tipi | Doğrudan |
| Aktüatör Uzunluğu | 3.27"8.31 cm |
| Aktüatör Genişliği | 2 1/8"5.40 cm |
| Toplam | |
| Uzunluk | 3.27"8.31 cm |
| Yükseklik | 4 15/16"12.54 cm |
| Genişlik | 2 1/8"5.40 cm |
| Hava | |
| Bağlantı | 1/8 NPT Dişi |
| Basınç Aralığı | 60 ila 125 psi |
| Montaj Yönü | Yatay, Dikey |
| Dahil Edilen Bağlantı Elemanları | Hayır |
| Görsel Akış Göstergesi | Hayır |
| Yığın Yönü için | Hayır |
| Pilot Valf Dahil | Hayır |
| Kimyasal Direnç | |
| Mükemmel | Hava, Bütan, Sitrik Asit (%100 Konsantrasyon), Deiyonize Su, Dizel Yakıt, Etanol, Akaryakıt, Benzin, Gazyağı, Mineral Solvent, Doğal Gaz, Azot, Sabun Çözeltileri, Su |
| Orta | Karbondioksit, Etilen Glikol, Metanol, Propan, Tuzlu Su, Toluen, Ksilen |
| Yetersiz | Hidroklorik Asit (%100 Konsantrasyon), Hidroklorik Asit (%25 Konsantrasyon), Hidroklorik Asit (%37 Konsantrasyon), Metil Etil Keton, Sodyum Hidroksit (%25 Konsantrasyon), Sodyum Hidroksit (%50 Konsantrasyon), Sodyum Hidroksit (%75 Konsantrasyon), Sodyum Hipoklorit (%100 Konsantrasyon), Sodyum Hipoklorit (%25 Konsantrasyon), Sodyum Hipoklorit (%50 Konsantrasyon), Buhar |
| Uyarı Mesajı | Kimyasal uyumluluk, ürünün kullanıldığı koşullara göre müşteri tarafından belirlenmelidir, diğer kimyasalların varlığı dahil, sıcaklık, ve kıvam. |
| RoHS | RoHS 3 (2015/863/EU) Uyumlu |
| REACH | REACH (EC 1907/2006) (21/01/2025, 247 SVHC) Uyumlu |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | Amerika Birleşik Devletleri |
| USMCA Uygunluğu | Evet |
| Schedule B | 848180.9035 |
| ECCN | 2B999 |
| İlgili Ürünler | 240 V AC Pilot Valf |
| 12 V DC Pilot Valf | |
| 120 V AC Pilot Valf | |
| 24 V DC Pilot Valf |
Yüksek döngü sayısına sahip uygulamalarda aşınma ve hasarı en aza indirin — bu vanalar, sızıntıyı önleyerek bakım süresini kısaltan ek contalara sahiptir. Küresel vana tasarımı, diğer hava tahrikli vanalara göre daha yüksek akış hızları sağlar. Basınçlı hava ile çalışarak akışı otomatik olarak başlatır ve durdurur. Aktüatöre giden havayı, elektrikli pilot vana (dahil değildir) veya manuel açma/kapama vanası (dahil değildir) kullanarak kontrol etmeniz gerekir. Bu vanaların çalışması için giriş ve çıkış arasında minimum basınç düşüşü gerekmez. Hepsi standart bağlantı noktalıdır, bu nedenle akışı hafifçe kısıtlarlar.
Valfı açmak ve kapatmak için hava basıncı gerektiren çift etkili bir aktüatörleri vardır. Bir kez çalıştırıldığında, bu valflar hava basıncı uygulanana kadar çalışır durumda kalır, bu nedenle bir valf başlangıç konumuna sahip değildirler. Gövde, mükemmel korozyon direnci için 316 paslanmaz çeliktir. Aktüatör, hareketi en aza indirmek ve aşınmayı azaltmak için vana gövdesine doğrudan monte edilmiştir.
Akış katsayısı (Cv), giriş ve çıkış arasında 1 psi fark bulunan tamamen açık bir vanadan 60° F sıcaklıkta akacak su miktarını (dakikada galon cinsinden) ifade eder.
