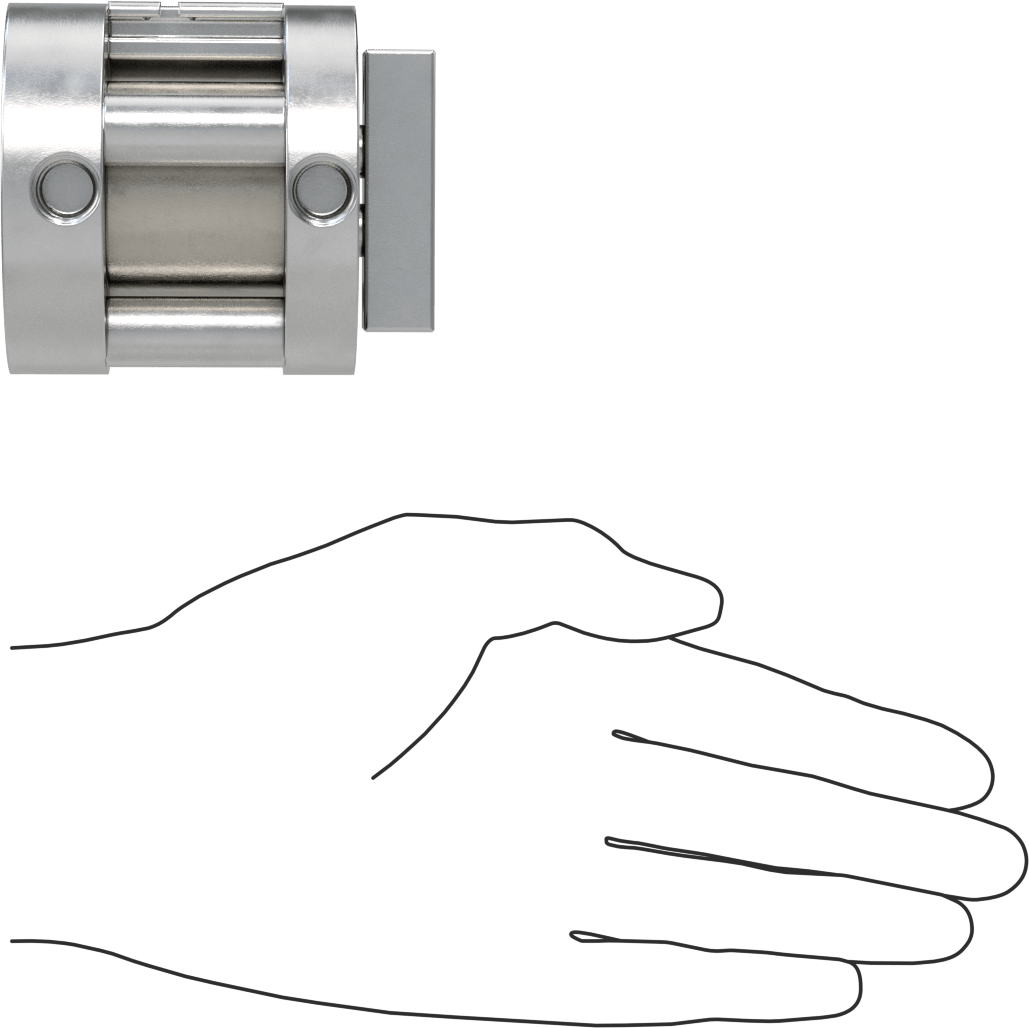

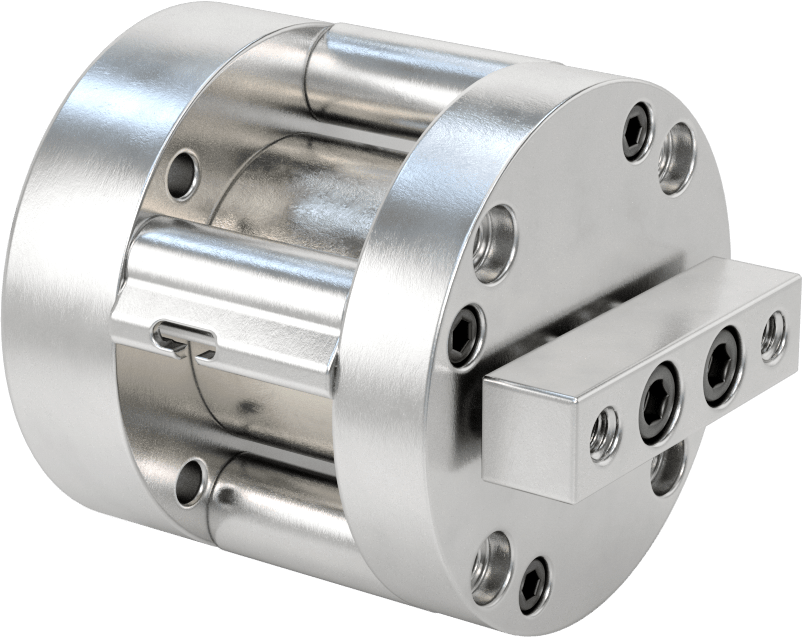

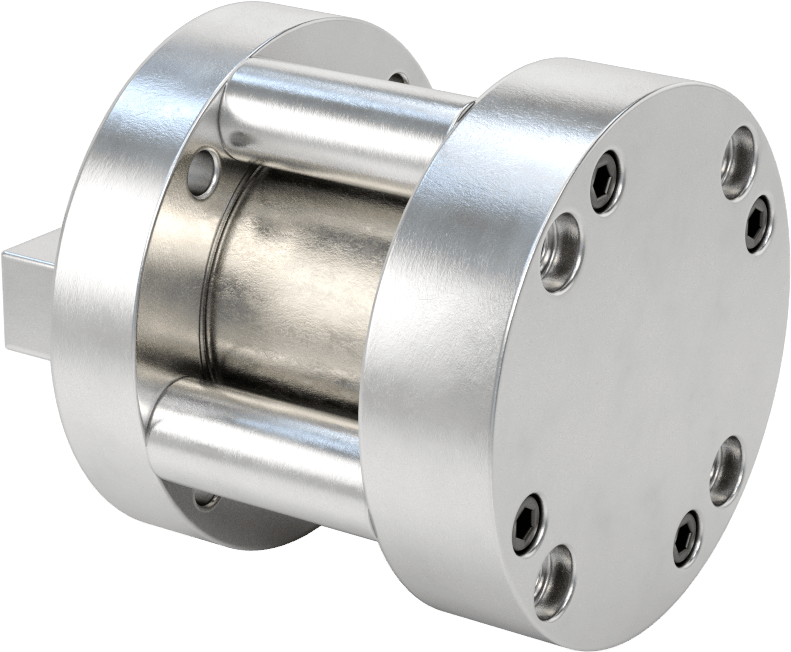

Dönmeyen Kompakt Bağlantı Çubuğu Hava Silindiri, Sensör Hazır
1-1/2" (3.81 cm) Delik Çapı, 2.63" (6.68 cm) OD, 1/2" (1.27 cm) Strok
₺37.719 Adet
5036K146
1'li paket
| Hareket | Doğrusal |
| Hava Aktüatör Türü | Hava Silindiri |
| Çalıştırma Türü | Dönmez |
| Çalıştırma | Hava |
| Doğrusal Pnömatik Silindir Tipi | Bağlantı Çubuğu |
| Yüz Şekli | Yuvarlak |
| Montaj Şekli | Yüz, Arka |
| Montaj Yönü | Herhangi Bir Açı |
| Ölçü Birimleri | İnç |
| Delik Boyutu | 1 1/2"3.81 cm |
| Dış Çap | 2.63"6.68 cm |
| Uzunluk | |
| Strok | 1/2"1.27 cm |
| Geri çekilmiş | 3.01"7.65 cm |
| Uzatılmış | 3.51"8.92 cm |
| 50 psi'de kuvvet | 85 lbs. |
| 100 psi'da Kuvvet | 170 lbs. |
| 150 psi'da Kuvvet | 255 lbs. |
| 200 psi'de kuvvet | 340 lbs. |
| Sensör Hazır | Sensör Hazır |
| Çalıştırma Stili | Çift Etkili |
| Çalıştırma Mekanizması | Hava Uzatma/Hava Geri Çekme |
| Onarılabilir | Onarılabilir |
| Gövde Malzemesi | 304 Paslanmaz Çelik |
| Uç Kapağı Malzemesi | Alüminyum |
| Çubuk | |
| Malzeme | 303 Paslanmaz Çelik |
| Uç Tipi | Montaj Plakası |
| Hava Girişi | |
| Boru Çapı | 1/80.32 cm |
| Diş Tipi | NPT |
| Cins | Dişi |
| Rulman Tipi | Manşon |
| Yatak Malzemesi | Bronz |
| Maksimum Döngü Sayısı | 88,704,000 |
| Maksimum Basınç | 200 psi14 bar |
| Bağlantı Çubuğu Konumu | Dış |
| Çalışma Döngüsü | Sürekli |
| Sıcaklık Aralığı | 0° F ila 150° F |
| RoHS | RoHS 3 (2015/863/EU) muafiyet 6(b)-II ile uyumlu - İşleme amaçlı alüminyumda alaşım elementi olarak kurşun |
| REACH | Uygun Değil |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | Amerika Birleşik Devletleri |
| USMCA Uygunluğu | Hayır |
| Schedule B | 841231.0040 |
| ECCN | EAR99 |

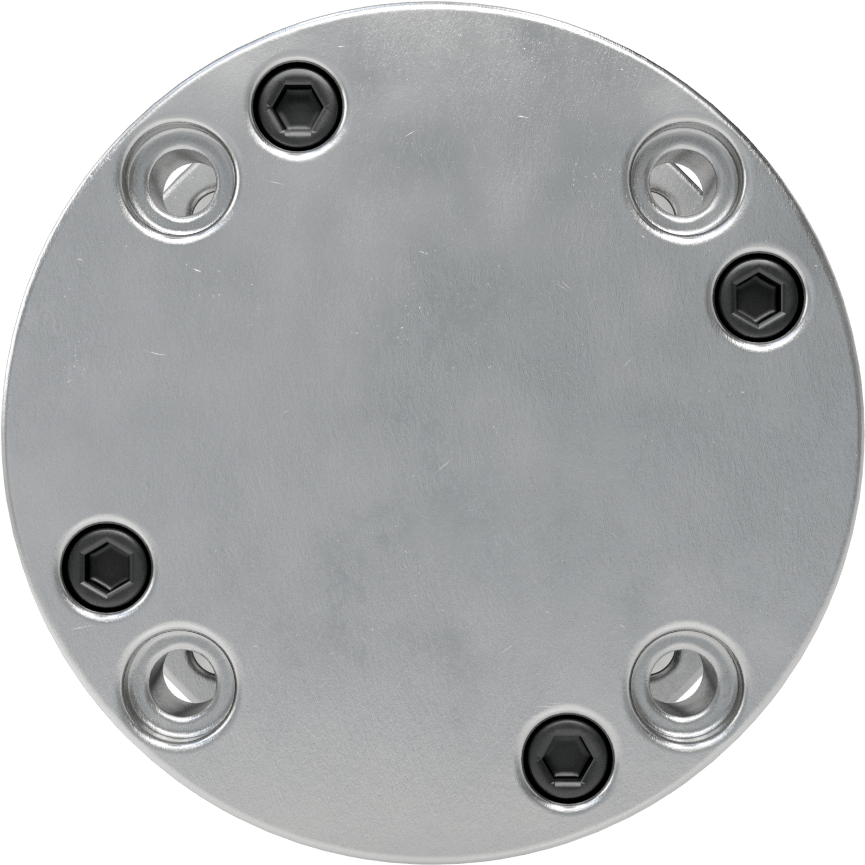

Bu silindirler, uzayıp kısalırken başlığın bükülmesini önleyen iki paralel piston çubuğuna sahiptir. Diğer bağlantı çubuğu silindirlerimize göre daha küçük bir alana daha fazla güç aktarırlar. Silindirlerde montaj delikleri bulunur; arka uç sağlam bir yüzeye monte edilmelidir.
Sensör uyumlu silindirler, bir veya daha fazla sensörle (ayrı satılır) kullanıldığında röleleri ve kontrolörleri etkinleştirebilen manyetik bir pistona sahiptir.
