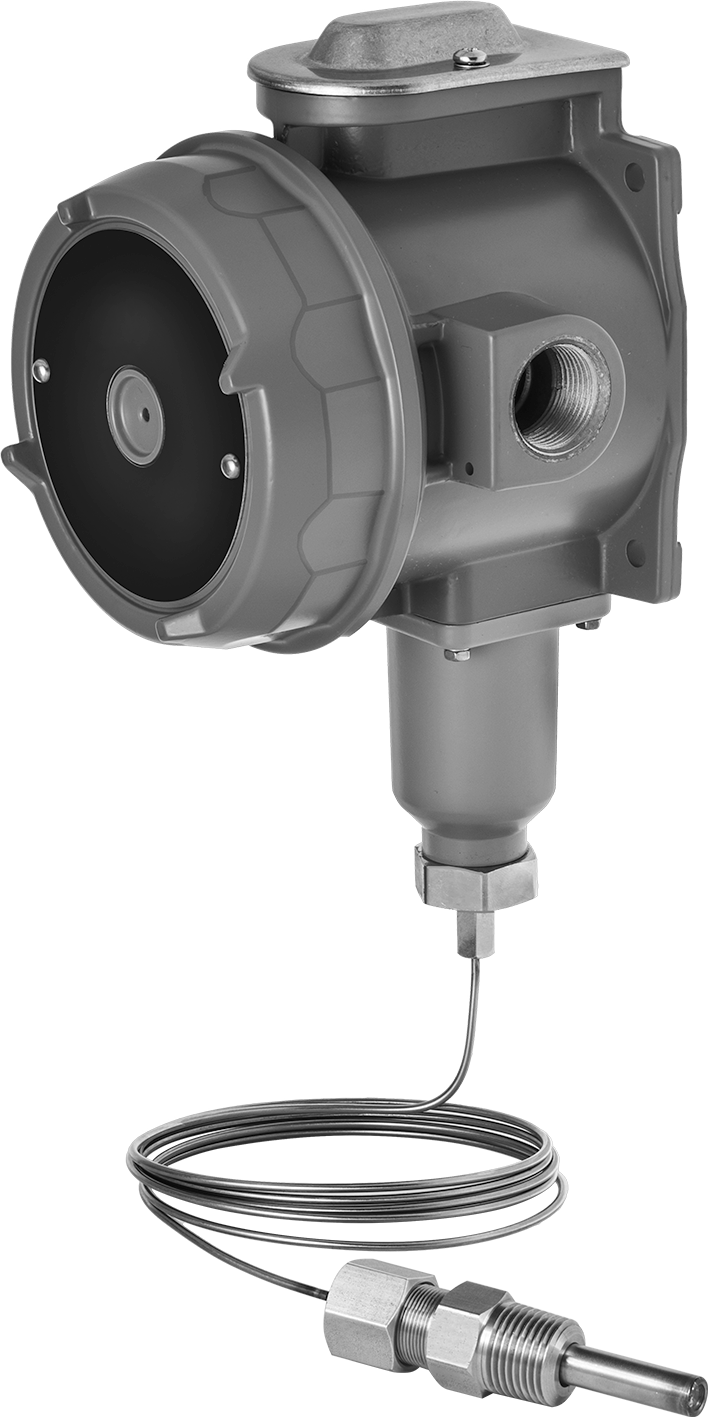

Tehlikeli Ortamlar için Sıcaklık Anahtarı, Duvar Montajı, SPDT
1 Devre, 1/2 NPT Prob, 30°-250°F
| Anahtar Tanımı | SPDT |
| Kontrol Edilen Devre Sayısı | 1 |
| Prob | |
| Tip | Dişli |
| Çap | 3/8"0.95 cm |
| Uzunluk | 2 5/8"6.67 cm |
| Malzeme | Paslanmaz Çelik |
| Boru Çapı | 1/21.27 cm |
| Diş Tipi | NPT |
| Cins | Erkek |
| Sıcaklık Aralığı | 30° F ila 250° F |
| Sıcaklık Hassasiyeti | ±5° F |
| Çalıştırma Noktası Sayısı | 1 |
| Maks. Anahtarlama Akımı @ Gerilim (Elektrik Fazı) | 15 amp @ 125V AC (Single) 15 amp @ 250V AC (Single) 15 amp @ 480V AC (Single) |
| Yükseklik | 9 5/16"23.65 cm |
| Genişlik | 5 1/8"13.02 cm |
| Derinlik | 5 3/16"13.18 cm |
| Muhafaza Derecesi | IP66, NEMA 4X, NEMA 7, NEMA 9 |
| Tehlikeli Ortam Sınıfı | ATEX II 2 D Ex Tb IIIC T85° C Db ATEX II 2 G Ex Db IIC T6 Gb IEC Zone 1 Groups IIC, IIB, IIA IEC Zone 21 Groups IIIC, IIIB, IIIA IECEx Ex D IIC T6 Gb IECEx Ex Tb IIIC T85° C Db NEC Class I Divisions 1, 2 Groups B, C, D NEC Class II Divisions 1, 2 Groups E, F, G NEC Class III Divisions 1, 2 NEC Zone 1 Groups IIB, IIA |
| İçerir | 1/2 × 3/4 NPT Adaptör Burcu |
| Çalıştırma Noktası Ayarlanabilirliği | Ayarlanabilir |
| Çalıştırma Toleransı | -2% ila 2% |
| Ayarlama Yöntemi | Kadran |
| Kablo Uzunluğu | 6 ft. |
| Kablo Malzemesi | 304 Paslanmaz Çelik |
| Sertifikasyon | UL Listed, C-UL Listeli, CE İşareti |
| Elektrik Bağlantısı Tipi | Sabit Kablolama |
| Çevre | Aşındırıcı, Tozlu, Tehlikeli, Dış Mekan, Yıkama, Islak |
| Dahil Edilen Bağlantı Elemanları | Hayır |
| Frekans | 60 Hz |
| Tehlikeli Ortam Koruma Tipi | Patlamaya Dayanıklı, Alev geçirmez, Muhafaza ile Koruma |
| Gövde Malzemesi | Alüminyum |
| Maksimum Kablo Sıcaklığı | Derecelendirilmemiştir |
| Maksimum Gövde Sıcaklığı | 71°C |
| Ölçü Birimi | Fahrenheit |
| Montaj Konumu | Duvar |
| NEC Tehlikeli Ortam Sıcaklık Sınıflandırması | T6 (185° F) |
| Kontrol Rölesi Sayısı | 1 |
| Anahtar Başlangıç Konumu | 1 Kapalı veya 1 Açık |
| Anahtar Tipi | Uzaktan Okuma |
| Tel Bağlantısı | Vida Terminali |
| Menşe Ülke | Amerika Birleşik Devletleri |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | REACH (EC 1907/2006) (21/01/2025, 247 SVHC) Uyumlu |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Uyumlu |
| Schedule B Numarası | 903289.6040 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Hayır |
| İlgili Ürün | Conta ve Bağlantı Parçaları |
Kimya tesisleri, rafineriler ve tahıl siloları gibi yanıcı gazlar, yanıcı tozlar ve tutuşabilir liflerin bulunduğu ortamlarda ısıtma ekipmanını açın veya kapatın. Anahtar muhafazası, Sınıf I, Bölüm 1 ve 2, Gruplar B, C ve D; Sınıf II, Bölüm 1 ve 2, Gruplar E, F ve G; ve Sınıf III, Bölüm 1 ve 2 tehlikeli konumlarda kullanım için UL sertifikalıdır. Ayrıca, su sıçraması, aşındırıcı sıvı ve toz bulunan yıkama ortamlarında kullanım için NEMA 4X standardını da karşılar. Anahtarlar, uzaktan sıcaklık okumaları için kablolu bir prob içerir. Ayar kadranı ile çalıştırma noktalarını ayarlayın.
1 Çalıştırma Noktası — Tek çalıştırma noktalı anahtarlar, bir adet SPDT (tek kutuplu, çift atımlı) röleye sahiptir. Röle, bir devreyi kapalı durumdan açık duruma (normalde açık) veya açık durumdan kapalı duruma (normalde kapalı) getirecek şekilde ayarlanabilir. Prob, tanklara, boru hatlarına ve diğer proses bileşenlerine doğrudan kurulum için 1/2 NPT erkek dişlere sahiptir. Diş boyutunu 3/4 NPT erkeğe uyarlayan bir burç ile birlikte gelir.
Sıkıştırma Contaları ve Bağlantı Parçaları—Probları dişli tanklara ve borulara sıkıca oturtmak için sıkıştırma contaları ve bağlantı parçaları kullanın.
