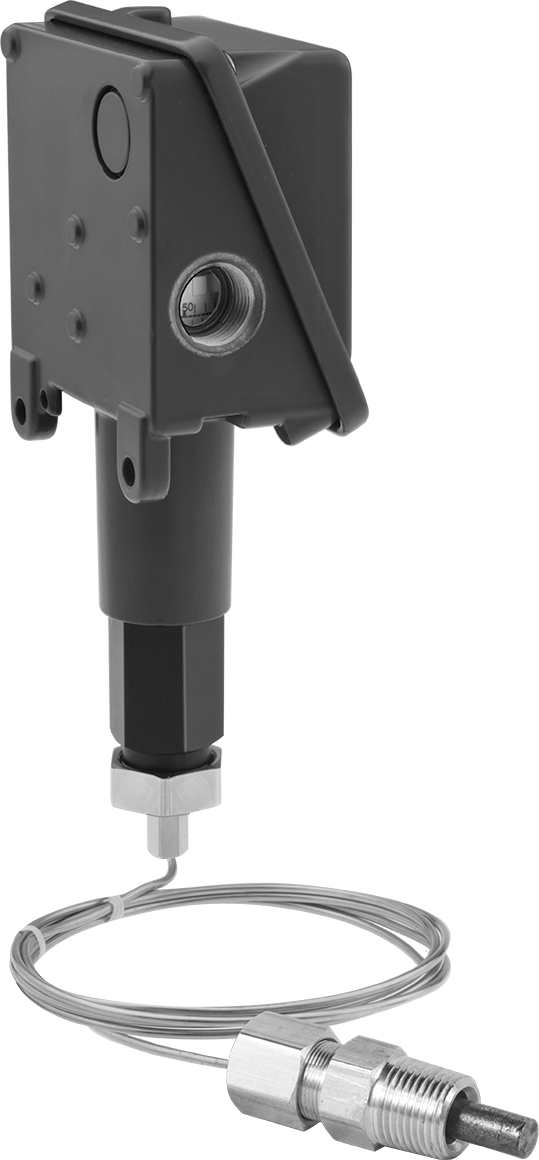

Yıkanabilir Sıcaklık Anahtarları, Duvar Montajı
1 Devre, 1/2 NPT Erkek, 30° ila 250°F
| Anahtar Tanımı | SPDT |
| Kontrol Edilen Devre Sayısı | 1 |
| Prob | |
| Tip | Dişli |
| Çap | 3/8"0.95 cm |
| Uzunluk | 2 5/8"6.67 cm |
| Malzeme | Bakır |
| Boru Çapı | 1/21.27 cm |
| Diş Tipi | NPT |
| Cins | Erkek |
| Sıcaklık Aralığı | 30° F ila 250° F |
| Sıcaklık Hassasiyeti | ±3° F |
| Çalıştırma Noktası Sayısı | 1 |
| Maks. Anahtarlama Akımı @ Gerilim (Elektrik Fazı) | 15 amp @ 125V AC (Single) 15 amp @ 250V AC (Single) 15 amp @ 480V AC (Single) |
| Tel Bağlantısı | Vida Terminali |
| Yükseklik | 8 11/16"22.07 cm |
| Genişlik | 4"10.16 cm |
| Derinlik | 2 3/8"6.03 cm |
| Muhafaza Derecesi | NEMA 4X |
| Sertifikasyon | UL Listed, C-UL Listeli, CE İşareti |
| Çalıştırma Noktası Ayarlanabilirliği | Ayarlanabilir |
| Çalıştırma Toleransı | -1% ila 1% |
| Ayarlama Yöntemi | Kadran |
| Kablo Uzunluğu | 6 ft. |
| Kablo Malzemesi | Bakır |
| Elektrik Bağlantısı Tipi | Sabit Kablolama |
| Çevre | Aşındırıcı, Tozlu, Dış Mekan, Yıkama, Islak |
| Dahil Edilen Bağlantı Elemanları | Hayır |
| Frekans | 60 Hz |
| Gövde Malzemesi | Alüminyum |
| İçerir | 1/2 × 3/4 NPT Adaptör Burcu |
| Maksimum Kablo Sıcaklığı | Derecelendirilmemiştir |
| Maksimum Gövde Sıcaklığı | 71°C |
| Maksimum Basınç | Derecelendirilmemiştir |
| Ölçü Birimi | Fahrenheit |
| Montaj Konumu | Duvar |
| Kontrol Rölesi Sayısı | 1 |
| Anahtar Başlangıç Konumu | 1 Kapalı veya 1 Açık |
| Anahtar Tipi | Uzaktan Okuma |
| Menşe Ülke | Amerika Birleşik Devletleri |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | REACH (EC 1907/2006) (21/01/2025, 247 SVHC) Uyumlu |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Uyumlu |
| Schedule B Numarası | 903289.6040 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Hayır |
| İlgili Ürün | Conta ve Bağlantı Parçaları |
Bu anahtarları su sıçramasına, aşındırıcı sıvılara ve toza karşı korumak için gövde, yıkama koşullarına uygun NEMA 4X standardına uygundur. Anahtarlar, ısıtma ekipmanını belirli bir sıcaklıkta açar veya kapatır. Hepsinde uzaktan sıcaklık okumaları için kablolu bir prob bulunur. Ayarlama kadranı ile çalıştırma noktalarını ayarlayın.
SPDT—SPDT (Tek kutuplu, çift atımlı) anahtarlar, devreleri kapalıdan açık konuma (normalde açık) veya açıktan kapalı konuma (normalde kapalı) getirecek şekilde ayarlanabilir. Tek çalıştırma noktasına sahip anahtarlar, bir adet SPDT (tek kutuplu, çift atımlı) röleye sahiptir. Röle, bir devreyi kapalıdan açık konuma (normalde açık) veya açıktan kapalı konuma (normalde kapalı) getirecek şekilde ayarlanabilir. Prob, tanklara, boru hatlarına ve diğer proses bileşenlerine doğrudan kurulum için 1/2 NPT erkek dişlere sahiptir. Diş boyutunu 3/4 NPT erkeğe uyarlayan bir burç ile birlikte gelir. İki çalıştırma noktasına sahip anahtarlar, iki SPDT (tek kutuplu, çift atımlı) röleye sahiptir. Her röle, bir devreyi kapalıdan açık konuma (normalde açık) veya açık konumdan kapalı konuma (normalde kapalı) çevirecek şekilde ayarlanabilir.
Sıkıştırma Contaları ve Bağlantı Parçaları—Probları dişli tanklara ve borulara sıkıca oturtmak için sıkıştırma contaları ve bağlantı parçaları kullanın.
