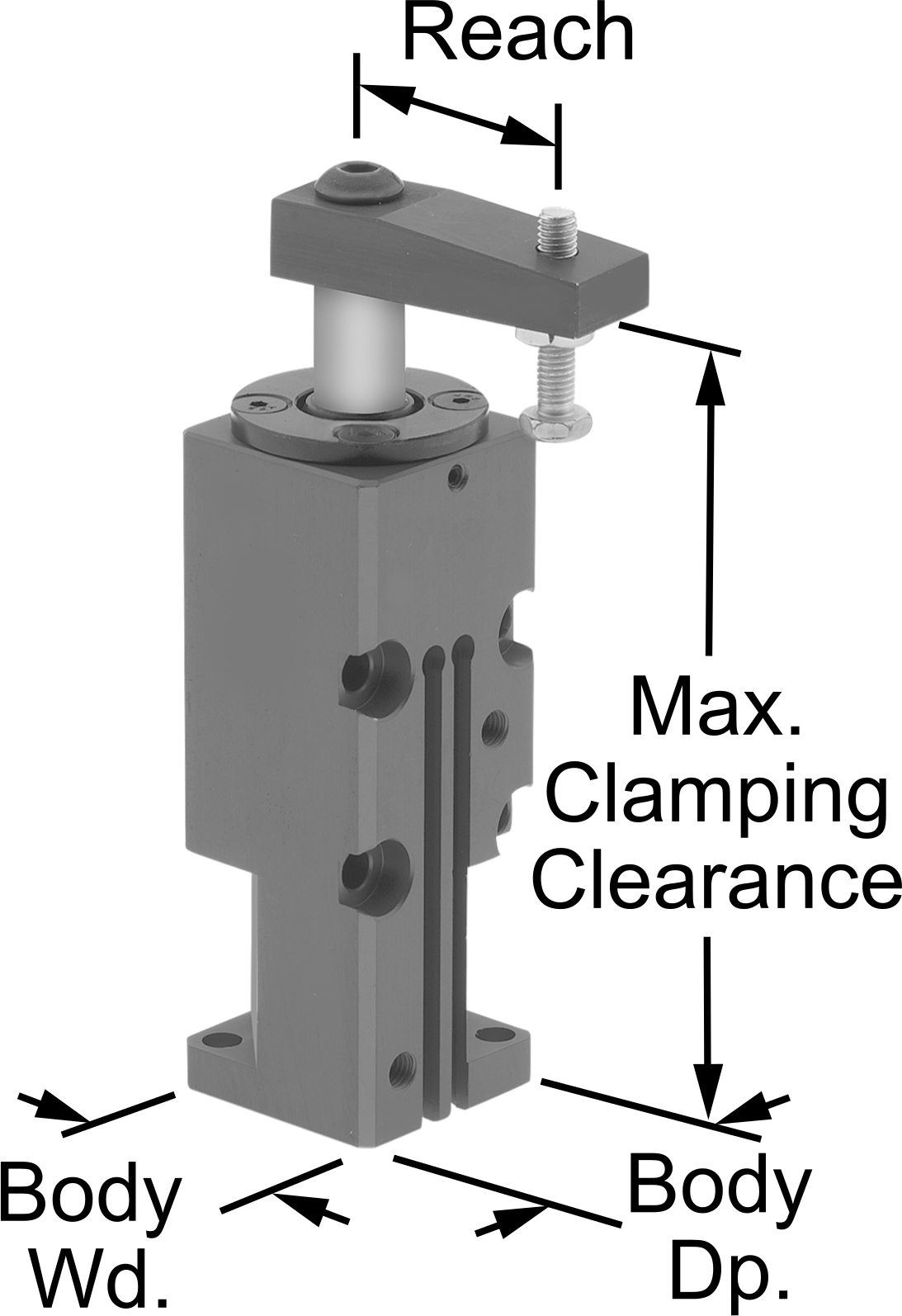

Havalı Sabitleme Fikstürü Kelepçesi, Saat Yönünde Dönüş
4-3/8" (11.11 cm) Maksimum Sıkıştırma Boşluğu
| Dönme | |
| Yön | Saat Yönünde |
| Maksimum Hareket Aralığı | 90° |
| Maksimum Sıkıştırma Boşluğu | 4 3/8"11.11 cm |
| Dönüş Sırasında Dikey Hareket | 15/32"1.19 cm |
| Maksimum Sıkıştırma Haresi | 3/8"0.95 cm |
| Tutma Kapasitesi | 35 lb. |
| Ulaşım Uzunluğu | 1 1/8"2.86 cm |
| Gövde | |
| Genişlik | 1 1/4"3.17 cm |
| Derinlik | 1 1/4"3.17 cm |
| Tutma Vidası | |
| Uç Tipi | Sert |
| Diş Boyutu | 10-32 |
| Uç Malzemesi | Çelik |
| Dişi Hava Girişi ve Çıkışı | |
| Bağlantı | Boru |
| Bağlantı Portu | Dişli |
| Diş Boyutu | 10-32 |
| Diş Tipi | UNF |
| Montaj Delikleri | |
| Adet | 4 2 |
| Çap | 3/16" 3/16"0.48 cm / 0.48 cm |
| Konum | Side Base |
| Malzeme | Alüminyum |
| Uygulama | Kaynak |
| Kelepçe Tipi | Sabitleme Aparatı |
| Kelepçeleme Hareketi | Sabitleme |
| Maksimum Hava Giriş Basıncı | 130 psi9.0 bar |
| Dahil Edilen Montaj Bağlantı Elemanları | Hayır |
| Toplam Yükseklik | 4 3/4"12.06 cm |
| Güç Kaynağı | Hava |
| Sensör Hazır | Sensör Hazır |
| Ölçü Birimleri | İnç |
| Sıcaklık | 0° F ila 140° F |
| Menşe Ülke | Amerika Birleşik Devletleri |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | Uygun Değil |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Uyumlu |
| Schedule B Numarası | 846620.8065 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Hayır |
| İlgili Ürünler | Yedek Kollar |
| Uzatılmış Kollar | |
| Kol Adaptörleri |
Kompakt ve hafif olan bu kelepçeler, kaynak sırasında kolayca taşınabilir ve yeniden konumlandırılabilir. Parçaları hızlı ve tutarlı bir şekilde sıkıştırmak veya serbest bırakmak için hava basıncını ayarlayın. Basınç uygulandığında, bu kelepçelerin kolu, sıkıştırma işleminden önce iş parçanızın üzerine 90° dönerek yerine oturur. Basınç serbest bırakıldığında, kol yükselir ve yolunuzdan çekilir, böylece parçaları yükleyebilir veya boşaltabilirsiniz. Bunlar, salıncak kelepçeleri olarak da bilinir. Röleleri ve kontrolörleri etkinleştirmek için bir sensör (dahil değildir) takın. Bağlantı noktalarını bir kontrol vanasına ve bir hava hattına bağlayın. Tabanı düz bir yüzeye monte etmek için vidalar (dahil değildir) kullanın.
Tüm kelepçeler bir tutma vidası ile birlikte gelir.
Yedek Kollar — Yedek kollar (ayrı satılır) tutma vidası içermez. Uzatma kolları (ayrı satılır), kelepçenize standart kollara göre daha uzun bir erişim mesafesi sağlar. Ancak, daha düşük basınç kullanmanız gerekecektir; bu da, gerçek sıkıştırma kuvvetinin kelepçenin listelenen değerinden daha düşük olacağı anlamına gelir.
Kol Adaptörleri—Kendi özel olarak işlenmiş kolunuzu monte etmek için bir kol adaptörü ekleyin.
