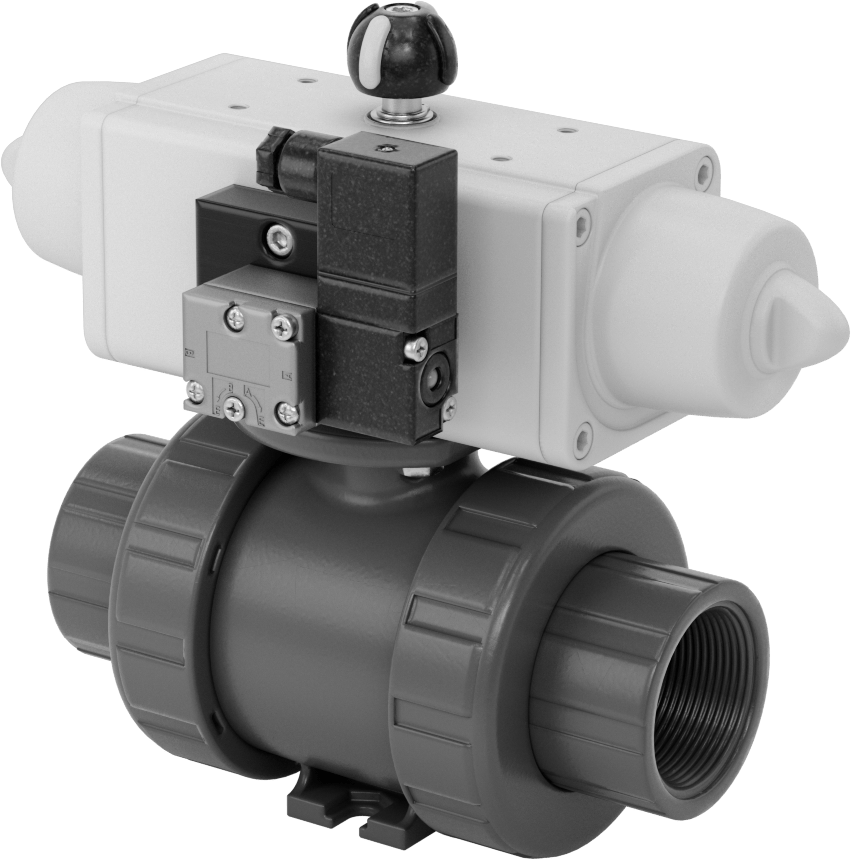

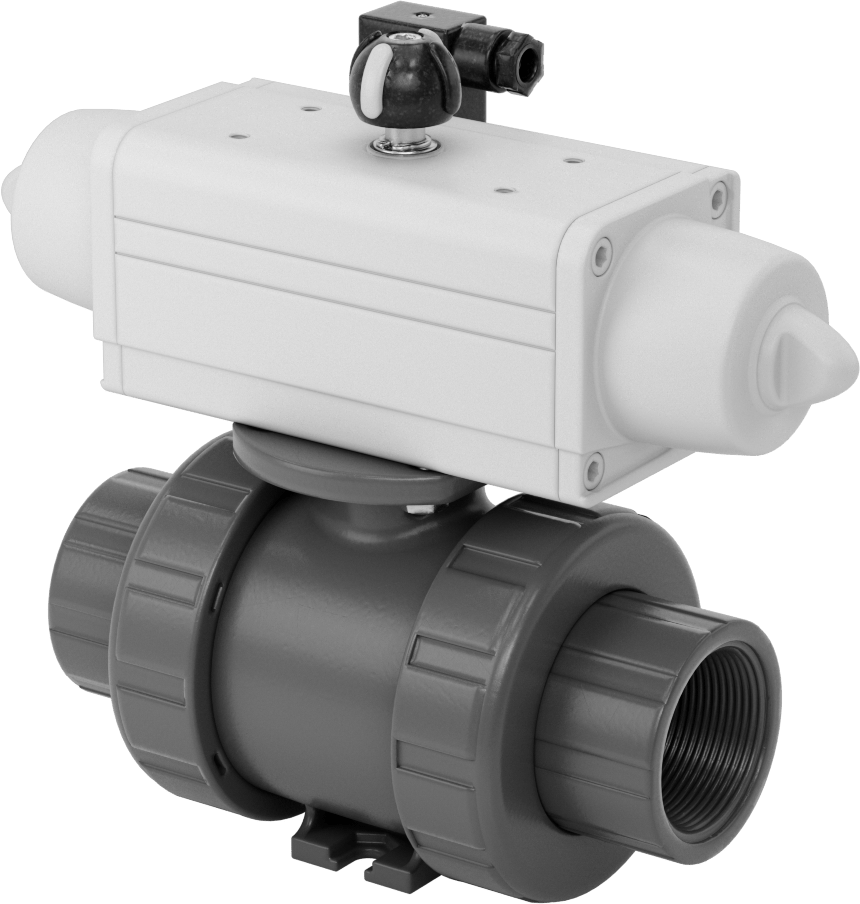

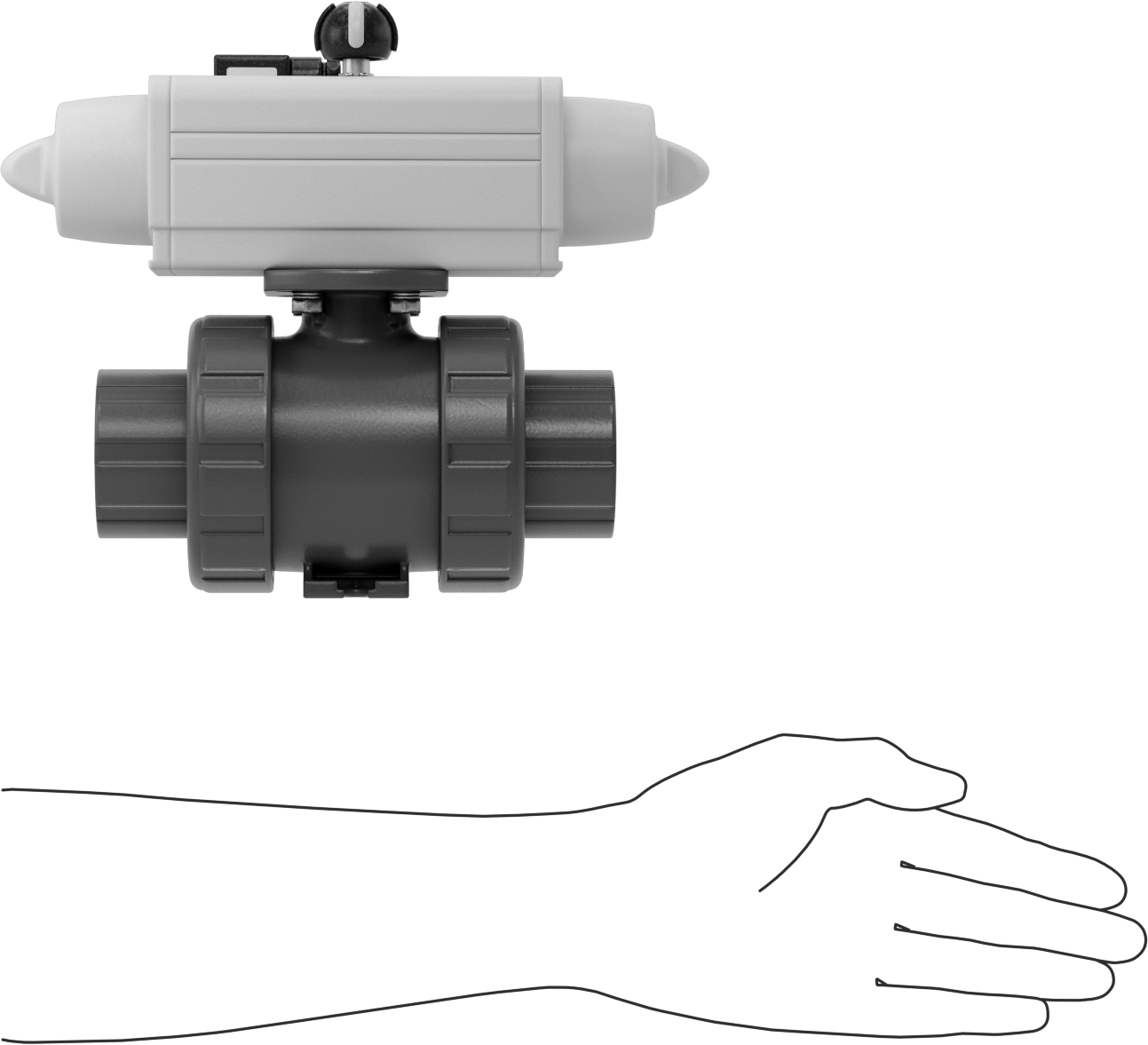

Kimyasallar için Yüksek Akışlı Hava Tahrikli Açma/Kapama Valfi, Tek Etkili
1-1/2 NPT Dişi
| Valf İşlevi | Açma/Kapama |
| Valf Tipi | Bilye |
| Bağlantı Tipi | Konektör |
| Şekil | Düz |
| Çalıştırma | Hava |
| Elektrik Bağlantısı Tipi | Sabit Kablolama |
| Kablo Kanalı Standart Boyutu | 1/2 |
| Çalıştırma Stili | Tek Etkili |
| Valf Başlangıç Konumu | Normalde Kapalı |
| Çalıştırma Mekanizması | Hava ile Açılan, Yaylı Geri Dönüş |
| Birlikte Kullanım | Su, Yağ, İçecek, Dizel Yakıt, İçme Suyu, Etilen Glikol, Gıda, Hidroklorik Asit, İzopropil Alkol, Gazyağı, Nitrik Asit, Tuzlu Su, Sodyum Hipoklorit, Sülfürik Asit, Sitrik Asit, Fosforik Asit |
| Bağlantı Noktası Türü | Dolu |
| Bağlantı Tipi | Boru |
| Bağlantı Stili | Dişli |
| Boru Bağlantı Tipi | Dişli |
| Boru Çapı | 1 1/23.81 cm |
| Cins | Dişi |
| Diş Tipi | NPT |
| Akış Katsayısı (Cv) | 90 |
| Maksimum Basınç | 250 psi @ 70° F |
| Basınç Düşüşü | Sıfır Basınç Düşüşü |
| Gerekli Min. Basınç Düşüşü | Yok |
| Manuel Geçiş | Hayır |
| Çalıştırma Süresi | 0.5 sec. |
| Sıcaklık Aralığı | 40° ila 140° F |
| Aktüatör Sıcaklık Aralığı | 0° ila 120° F |
| Gerilim | 120V AC |
| Frekans | 60 Hz |
| Gövde Malzemesi | PVC Plastik |
| Renk | Koyu Gri |
| Bilye Malzemesi | PVC Plastik |
| Conta Malzemesi | Floroelastomer Kauçuk |
| Koltuk Malzemesi | PTFE Plastik |
| Aktüatör Muhafaza Malzemesi | Alüminyum |
| Valf Uzunluğu | 7 3/8"18.73 cm |
| Vana Genişliği | 4"10.16 cm |
| Aktüatör Montaj Tipi | Braket |
| Aktüatör Uzunluğu | 10.2"25.91 cm |
| Aktüatör Genişliği | 2 3/4"6.98 cm |
| Toplam | |
| Uzunluk | 10 3/16"25.88 cm |
| Yükseklik | 8 1/2"21.59 cm |
| Genişlik | 5"12.70 cm |
| Hava | |
| Bağlantı | 1/8 NPT Dişi |
| Basınç Aralığı | 80 ila 120 psi |
| Montaj Yönü | Yatay, Dikey |
| Dahil Edilen Bağlantı Elemanları | Hayır |
| Görsel Akış Göstergesi | Evet |
| Dış Mekan Kullanımı için | Evet |
| Tel Bağlantı Tipi | Tel Uçları |
| Tel Ucu Uzunluğu | 17"43.18 cm |
| Çevre | Gıda Endüstrisi |
| Karşılanan Teknik Özellikler | NSF/ANSI 61; NSF/ANSI 372 |
| Pilot Valf Dahil | Evet |
| Kimyasal Direnç | |
| Mükemmel | Sitrik Asit (%100 Konsantrasyon), Sitrik Asit (%25 Konsantrasyon), Sitrik Asit (%50 Konsantrasyon), Dizel Yakıt, Etilen Glikol, Hidroklorik Asit (%100 Konsantrasyon), Hidroklorik Asit (%25 Konsantrasyon), Hidroklorik Asit (Suda %37), İzopropil Alkol, Gazyağı, Nitrik Asit (%25 Konsantrasyon), Nitrik Asit (%50 Konsantrasyon), Yağ, Fosforik Asit (%100 Konsantrasyon), Fosforik Asit (%25 Konsantrasyon), Fosforik Asit (%50 Konsantrasyon), Tuzlu Su, Sodyum Hipoklorit (%100 Konsantrasyon), Sodyum Hipoklorit (%25 Konsantrasyon), Sodyum Hipoklorit (%50 Konsantrasyon), Sülfürik Asit, Su |
| Orta | Deiyonize Su, Etanol, Akaryakıt, Benzin, Mineral Solvent, Nitrik Asit (%100 Konsantrasyon) |
| Yetersiz | Aseton, Hava, Amonyak, Bütan, Karbondioksit, Klor, Benzin, Sıvı Argon, Sıvı Karbondioksit, Sıvı Azot, Sıvı Oksijen, Metanol, Metil Etil Keton, Doğal Gaz, Azot, Oksijen, Propan, Sabun Çözeltileri, Sodyum Hidroksit (%100 Konsantrasyon), Sodyum Hidroksit (%25 Konsantrasyon), Sodyum Hidroksit (%50 Konsantrasyon), Sodyum Hidroksit (%75 Konsantrasyon), Buhar, Toluen, Ksilen |
| Uyarı Mesajı | Kimyasal uyumluluk, ürünün kullanıldığı koşullara göre müşteri tarafından belirlenmelidir, diğer kimyasalların varlığı dahil, sıcaklık, ve kıvam. |
| RoHS | RoHS 3 (2015/863/EU) Uyumlu |
| REACH | Uygun Değil |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | Amerika Birleşik Devletleri |
| USMCA Uygunluğu | Hayır |
| Schedule B | 848180.9040 |
| ECCN | EAR99 |
Agresif ve aşındırıcı çözeltilere dayanabilen PVC gövdeye ve florelastomer contaya sahip olan bu vanalar, genellikle kimyasal işleme uygulamalarında kullanılır. Küresel vana tasarımları, diğer hava tahrikli vanalara göre daha yüksek akış hızları sağlar. Sıkıştırılmış hava ile çalışır ve motor tahrikli vanalara göre akışı daha hızlı bir şekilde otomatik olarak başlatır ve durdurur. Aktüatöre giden havayı, ürünle birlikte verilen elektrikli pilot vana veya manuel açma/kapama vanası (ürünle birlikte verilmez) kullanarak kontrol etmeniz gerekir. Bu vanaların çalışması için giriş ve çıkış arasında minimum basınç düşüşü gerekmez. Tam geçişli oldukları için akışı kısıtlamazlar.
Hepsinin her iki ucunda, boru hattınıza kolayca takılıp çıkarılabilmesi için parçalara ayrılabilen rakor bağlantıları bulunmaktadır. Vanalar, hem dişli NPT bağlantıları hem de dişsiz soket bağlantılı dişi bağlantı parçalarıyla birlikte gelir.
Aktüatör, kolay sökme, bakım ve onarım için bir braket ile vana gövdesine sabitlenmiştir. Aktüatörün üstündeki görsel akış göstergesi, vananın açık mı yoksa kapalı mı olduğunu gösterir. Tüm vanalar NSF/ANSI 61 ve NSF/ANSI 372 Standartlarına uygundur.
Tek etkili aktüatörler, vanayı açmak için sadece hava basıncına ihtiyaç duyar; hava kesildiğinde otomatik olarak yay etkisiyle kapanırlar. Bu vanalar, çalıştırılmadıkça normalde kapalıdır.
Akış katsayısı (Cv), giriş ve çıkış arasında 1 psi fark bulunan tamamen açık bir vanadan 60° F sıcaklıkta akacak su miktarını (dakikada galon cinsinden) ifade eder.
