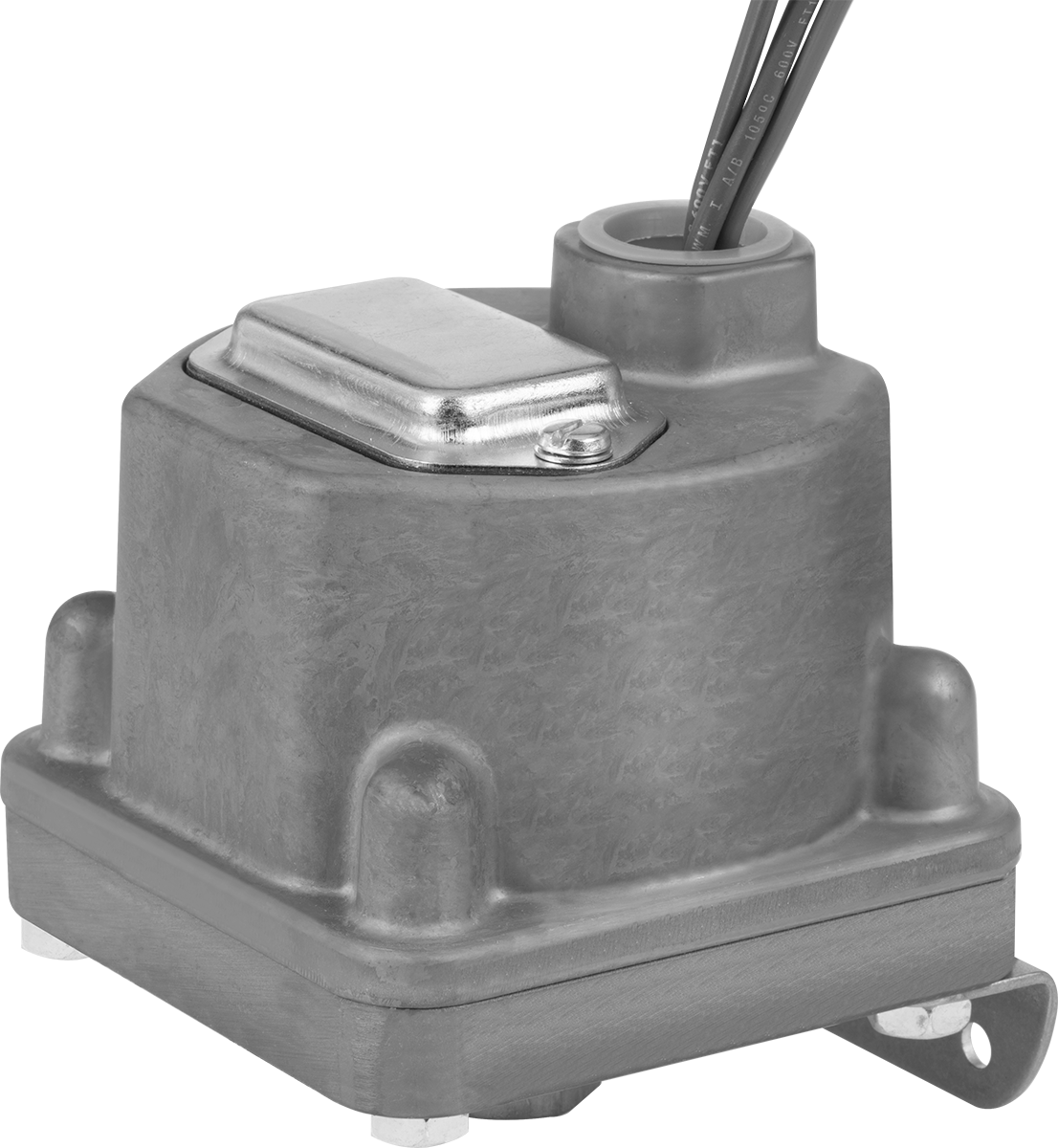

Tel Uçlu Basınç Şalteri, Kapaklı
1/4 NPT Dişi Bağlantı, 0,068 ila 1,6 PSI Ayar Noktası
| İçerir | Kapak |
| Tel Bağlantısı | Tel Uçları |
| Boru Bağlantısı | 1/4 Dişli NPT Dişi Boru |
| Stil | K |
| Basınç Ayar Noktası Aralığı | 0.068 psi ila 1.6 psi |
| Ayar Noktası ile Sıfırlama Noktası Arasındaki Yaklaşık Fark | 0.04 psi0.00 bar |
| Maksimum Sürekli Basınç | 1.7 psi0.12 bar |
| Maksimum Kısa Süreli Basınç | 3 psi0.21 bar |
| Hassasiyet | ±0,5% |
| Gerilimde Maksimum Anahtarlama Akımı | 10 amp @ 125V AC 10 amp @ 250V AC 3 amp @ 480V AC |
| İşlem Sıcaklığı Aralığı | -65° F ila 165° F |
| Bağlantı Malzemesi | 304 Paslanmaz Çelik |
| Birlikte Kullanım | Hava, Hidrolik Sıvı, Azot, Yağ, Su |
| Muhafaza Derecesi | NEMA 4 |
| Ayarlama Mekanizmasının Konumu | İç |
| Kablo Kanalı | |
| Ticari Boyut için | 1/2 |
| Bağlantı | Dişli |
| Bağlantı Cinsiyeti | NPT Dişi |
| Çevre | Aşındırıcı, Tozlu, Dış Mekan, Yıkama, Islak |
| Çevre Sıcaklığı | -65° F ila 165° F |
| Yükseklik | 4"10.16 cm |
| Malzeme | |
| Gövde | Alüminyum |
| Conta | 17-7 PH Paslanmaz Çelik |
| Ölçü Birimi | İnç Kare Başına Pound |
| Kontrol Edilen Devre Sayısı | 1 |
| Şu platformlarda çalışır | Basınç |
| Çalışma Türü | Mekanik |
| Ayar Noktası Ayarlanabilirliği | Ayarlanabilir |
| Anahtar Tanımı | SPDT |
| Anahtar Başlangıç Konumu | 1 Kapalı, 1 Açık |
| Genişlik | 3 1/2"8.89 cm |
| Tel Uçları | |
| Adet | 3 |
| Uzunluk | 18"45.72 cm |
| Menşe Ülke | Amerika Birleşik Devletleri |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | REACH (EC 1907/2006) (21/01/2025, 247 SVHC) Uyumlu |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Uyumlu |
| Schedule B Numarası | 853650.9065 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Hayır |
Geleneksel basınç şalteri. Bunlar, belirli bir basınca ulaştıklarında ekipmanlara güç sağlar, kontrolleri veya alarmları etkinleştirir ya da diğer eylemleri başlatır. Kompakt basınç şalterlerinden daha büyük olan bu şalterlerin kablolaması daha kolaydır. Bu şalterler tek kutuplu, çift atımlıdır (SPDT) ve bir devreyi kapalıdan açık konuma (normalde açık) veya açık konumdan kapalı konuma (normalde kapalı) çevirmek üzere monte edilebilir.
Kapaklı Basınç Şalterleri—Kapaklı şalterler darbelere karşı koruma sağlar ve şalterin tozlanmasını önler.
NEMA 4 Muhafaza Sınıfı—NEMA 4 ve NEMA 4X sınıfı anahtarlar, yıkamaya ve hava koşullarına maruz kalan kirli ve ıslak alanlarda kullanılabilir. NEMA 4X ayrıca 304 paslanmaz çeliğe benzer şekilde korozyona karşı daha fazla koruma sağlar.
