Takma Akış Anahtarı, Pirinç Gövde
1-6 boru boyutu için, 6 ila 166 gpm Ayar Noktası
| Gövde Malzemesi | Pirinç |
| Boru Çapı | 12.54 cm |
| Diş Tipi | NPT |
| Cins | Erkek |
| Bağlantı Elemanı Bağlantısı | Dişli |
| Bağlantı Elemanı Malzemesi | Pirinç |
| Ayar Noktası | |
| Yapılandırma | Ayarlanabilir |
| Ayarlama Yöntemi | Çıkarılabilir Katmanlı Kanatçıklar, Kesilebilir Kürekler |
| Boru Çapı İçin | 1 2 4 6 |
| Akış Ayar Noktası Aralığı | 6 gpm to 10.2 gpm 18.8 gpm to 32.8 gpm 39.7 gpm to 73.5 gpm 79.2 gpm to 166 gpm |
| Maksimum Akış Hızı | 27 gpm, 105 gpm, 397 gpm, 900 gpm |
| Kürek Malzemesi | 304 Paslanmaz Çelik |
| Sıcaklıktaki Maksimum Basınç | 160 psi @ 70° F |
| Sıcaklık Aralığı | 33° F ila 300° F |
| Gerilimde Maksimum Anahtarlama Akımı | 3.7 amp @ 240V AC 7.4 amp @ 120V AC |

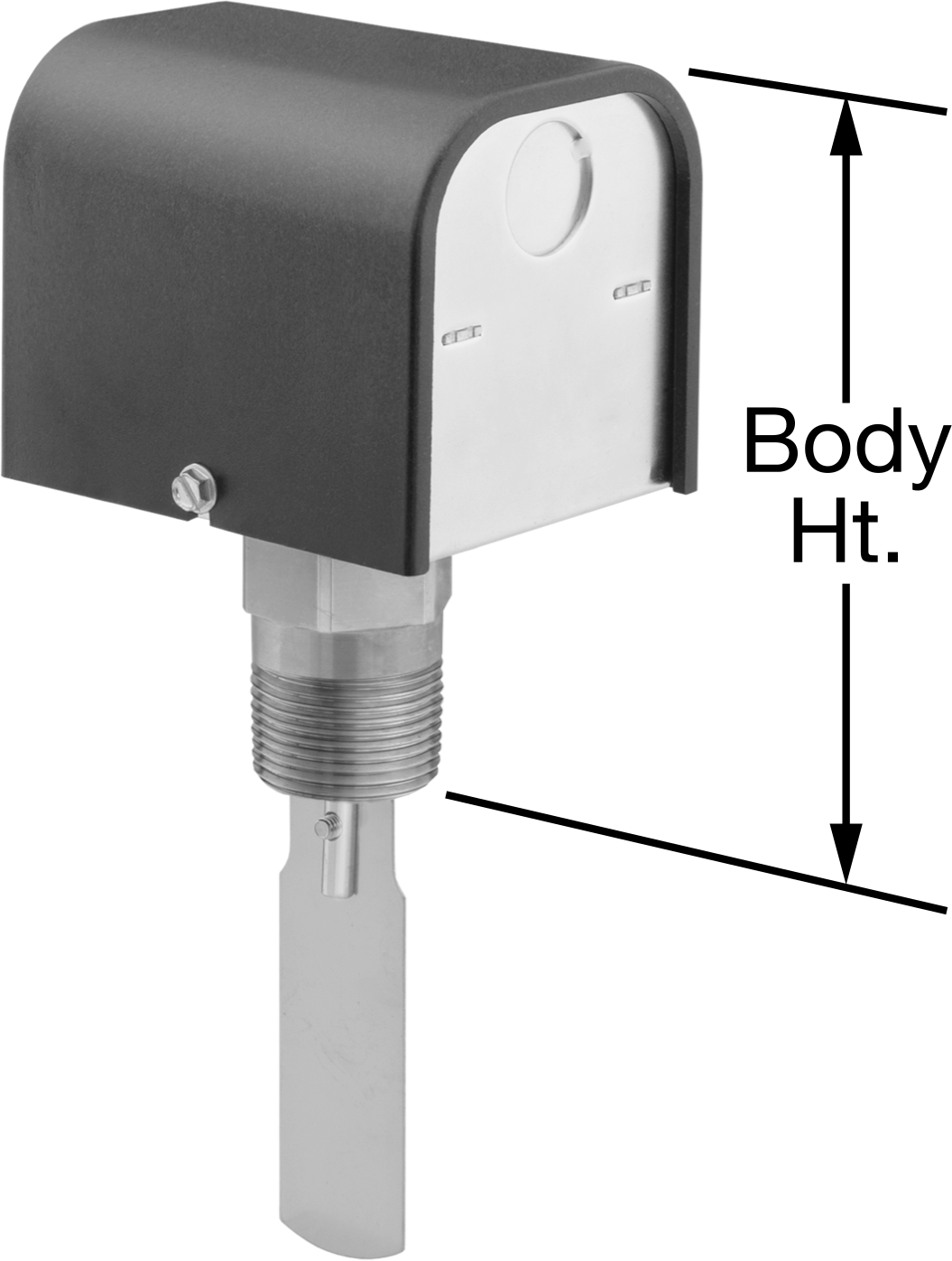

| Gövde Yüksekliği | 5"12.70 cm |
| Sertifikasyon | C-UL Listed UL Listed |
| Hassasiyet | ±10% |
| Ayar Noktası ile Sıfırlama Noktası Arasındaki Yaklaşık Fark | Ayarlanabilir |
| Şu ile Kalibre Edilmiş | Su |
| Kalibrasyon Ortamı Özgül Ağırlığı | 1 |
| Bağlanır | Boru |
| Elektrik Bağlantısı Tipi | Sabit Kablolama |
| Akış Ölçüm Türü | Kürek |
| Kare Tırnak Boyutu için | Sıvılar |
| İçerir | 1", 2", 3 inç ve 6 inç Kanatlar2.54 cm / 5.08 cm |
| Montaj | |
| Konum | Takma |
| Konum | Dikey |
| Kontrol Edilen Devre Sayısı | 1 |
| Terminal Sayısı | 1 |
| Şekil | Düz |
| Anahtar Tanımı | SPDT |
| Anahtar Başlangıç Konumu | 1 Kapalı veya 1 Açık |
| Gerilim | 120V AC/240V AC |
| Uyarı Mesajı | Kimyasal uyumluluk, ürünün kullanıldığı koşullara göre müşteri tarafından belirlenmelidir, diğer kimyasalların varlığı dahil, sıcaklık, ve kıvam. |
| Islanan Parçaların Malzemesi | 304 Paslanmaz Çelik, 400 Nikel, Pirinç |
| Menşe Ülke | Amerika Birleşik Devletleri |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | Uygun Değil |
| RoHS Uyumluluğu | Uygun Değil |
| Schedule B Numarası | 853650.9065 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Hayır |
Karmaşık hat içi kurulumlardan kaçının — bu akış anahtarları bir T bağlantı parçasına veya boru çıkışına takılır, böylece boru hattınızı sökmenize gerek kalmaz. Akışın ölçülmesi için sıvı içinden geçerken itilen bir kanatçığa sahiptirler. Kanat, ayar noktası tarafından belirlenen bir konuma ulaştığında, ekipmanı etkinleştirir veya devre dışı bırakır. Tek kutuplu, çift atımlı (SPDT) olup, bir cihazı kapalıdan açık konuma (normalde açık) veya açık konumdan kapalı konuma (normalde kapalı) getirebilirler. Sıvının kanadı itmesi için geniş çaplı yatay bir boru hattına dikey olarak monte edilmelidirler.
Bu akış anahtarları su ile kalibre edilmiştir. Bunları diğer sıvılarla da kullanabilirsiniz, ancak sıvının viskozitesi sudan farklıysa doğru ölçüm yapmayabilirler.
Hattınızdan geçen sıvıyla uyumlu bir bağlantı malzemesi seçin.
Pirinç Gövde — Pirinç veya 316 paslanmaz çelik gövdeli anahtarlar, ayar noktanıza en yakın değeri elde etmek için aralarından seçim yapabileceğiniz birden fazla kanada sahiptir. Daha yüksek bir ayar noktası için, kilitleme pullarını gevşeterek en büyük kanatları çıkarın. Ayar noktanızı hassas bir şekilde ayarlamak için kanatları da kesebilirsiniz. Ne kadar çok keserseniz, ayar noktası o kadar yüksek olur.
Pirinç Bağlantı Parçası—Pirinç ve 316 paslanmaz çelik bağlantı parçaları, Noryl bağlantı parçalarına göre darbelere daha iyi direnir.
