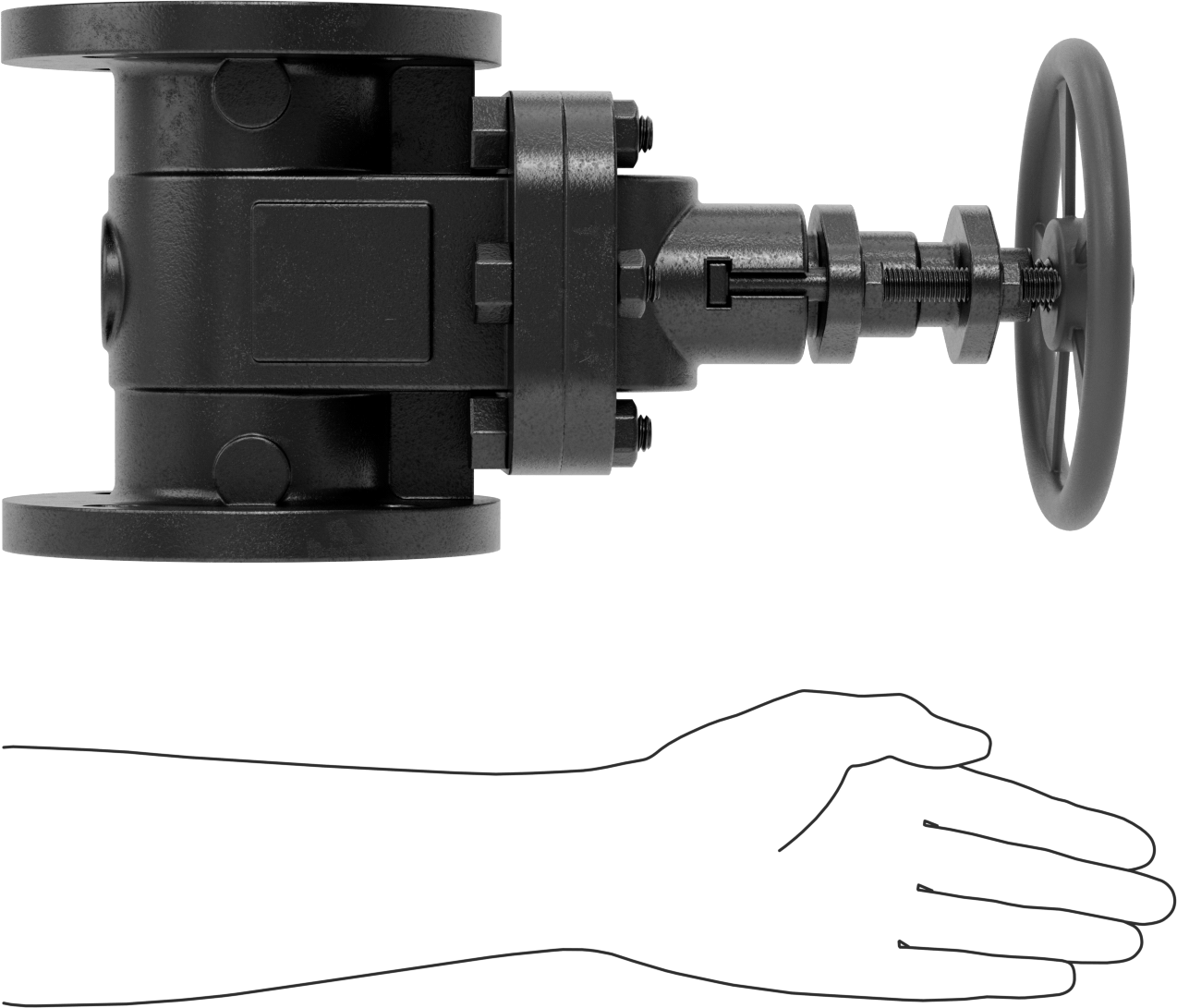

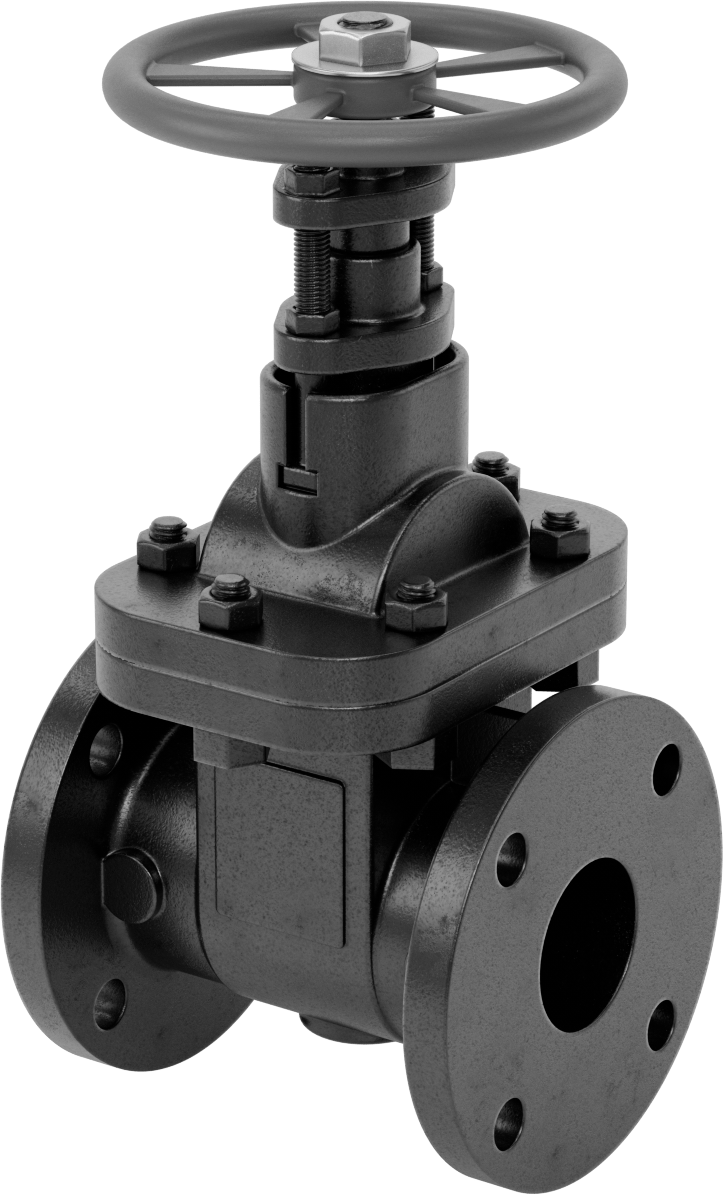

Dökme Demir Gövdeli Flanşlı Kademeli Açma/Kapama Vanası, Dökme Demir Kapak, Tekerlek Kolu ve Yükselmeyen Mil
2-1/2 Boru
| Valf İşlevi | Açma/Kapama |
| Valf Tipi | Kapak |
| Birlikte Kullanım | Su, Yağ, Buhar |
| Çalıştırma | Kılavuz |
| Valf Çalışma Şekli | Kulp |
| Sap Stili | Tekerlek |
| Sap Tipi | Standart |
| Şekil | Düz |
| Bağlantı Tipi | Konektör |
| Bağlantı Tipi | Boru |
| Bağlantı Stili | Flanşlı |
| Boru Çapı | 2 1/26.35 cm |
| Basınç Sınıfı | 125 |
| Flanş Dış Çapı | 7"17.78 cm |
| Cıvata Çemberi Çapı | 5 1/2"13.97 cm |
| Cıvata Deliği Sayısı | 4 |
| Cıvata Deliği Çapı | 3/4"1.90 cm |
| Dahil Olan Cıvatalar | Hayır |
| Akış Katsayısı (Cv) | 335 |
| Maksimum Basınç | 200 psi @ 150° F |
| Maksimum Buhar Basıncı | 125 psi @ 350° F |
| Sıcaklık Aralığı | -20° ila 450° F |
| Gövde Malzemesi | Dökme Demir |
| Kapı Malzemesi | Dökme Demir |
| Ambalaj Malzemesi | Grafit |
| Uç-Uç Uzunluğu | 7 1/2"19.05 cm |
| Toplam | |
| Yükseklik | 16"40.64 cm |
| Uzunluk | 7 1/2"19.05 cm |
| Gövde Tipi | Yükselmez |
| Mil Muhafazası Conta Tipi | Paketleme |
| Mil Muhafazası Bağlantı Şekli | Flanşlı |
| Karşılanan Teknik Özellikler | ASME B16.10, MSS-SP-70 |
| Kimyasal Direnç (Mükemmel) | Aseton, Etanol, Etilen Glikol, Benzin, İzopropil Alkol, Gazyağı, Azot, Oksijen, Propan, Ksilen |
| Kimyasal Direnç (Orta) | Karbondioksit, Sodyum Hidroksit (%50 Konsantrasyon), Sodyum Hidroksit (%75 Konsantrasyon) |
| Kimyasal Direnç (Zayıf) | Sitrik Asit (%100 Konsantrasyon), Sitrik Asit (%25 Konsantrasyon), Sitrik Asit (%50 Konsantrasyon), Deiyonize Su, Nitrik Asit (%100 Konsantrasyon), Nitrik Asit (%25 Konsantrasyon), Nitrik Asit (%50 Konsantrasyon), Fosforik Asit (%100 Konsantrasyon), Fosforik Asit (%25), Fosforik Asit (%50), Tuzlu Su, Sülfürik Asit |
| Uyarı Mesajı | Kimyasal uyumluluk, ürünün kullanıldığı koşullara göre müşteri tarafından belirlenmelidir, diğer kimyasalların varlığı dahil, sıcaklık, ve kıvam. |
| RoHS | RoHS 3 (2015/863/EU) Uyumlu |
| REACH | Uygun Değil |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | Amerika Birleşik Devletleri |
| USMCA Uygunluğu | Evet |
| Schedule B | 848180.3010 |
| ECCN | EAR99 |
Dişli veya kaynaklı vanalara göre takılması ve sökülmesi daha kolay olan bu vanalar, flanşlara cıvatalanır. Genellikle çamur gibi sık temizlik ve bakım gerektiren hatlarda kullanılırlar. Yavaş yavaş açılıp kapanarak, akıştaki ani başlangıç ve duruşlardan kaynaklanan sistem hasarlarını önlerler. Sürgülü vanalar olarak da bilinir.
Tekerlek kolu olan vanalar, birkaç tur çevrilerek açılır ve kapanır, bu da çekme kolu olan vanalara göre daha kontrollü ve darbeye dayanıklı bir akış sağlar.
Yükselmeyen gövdeli vanalar, açık veya kapalı konumda olsalar da kolu aynı pozisyonda tutar. Genellikle dar alanlarda kullanılırlar.
Dökme demir vanalar, çelik vanalardan daha dayanıklıdır ancak çelik, sfero döküm ve paslanmaz çelik vanalardan daha kırılgandır.
Akış katsayısı (Cv), giriş ve çıkış arasında 1 psi fark bulunan tamamen açık bir vanadan 60° F sıcaklıkta akacak su miktarını (dakikada galon cinsinden) ifade eder.
