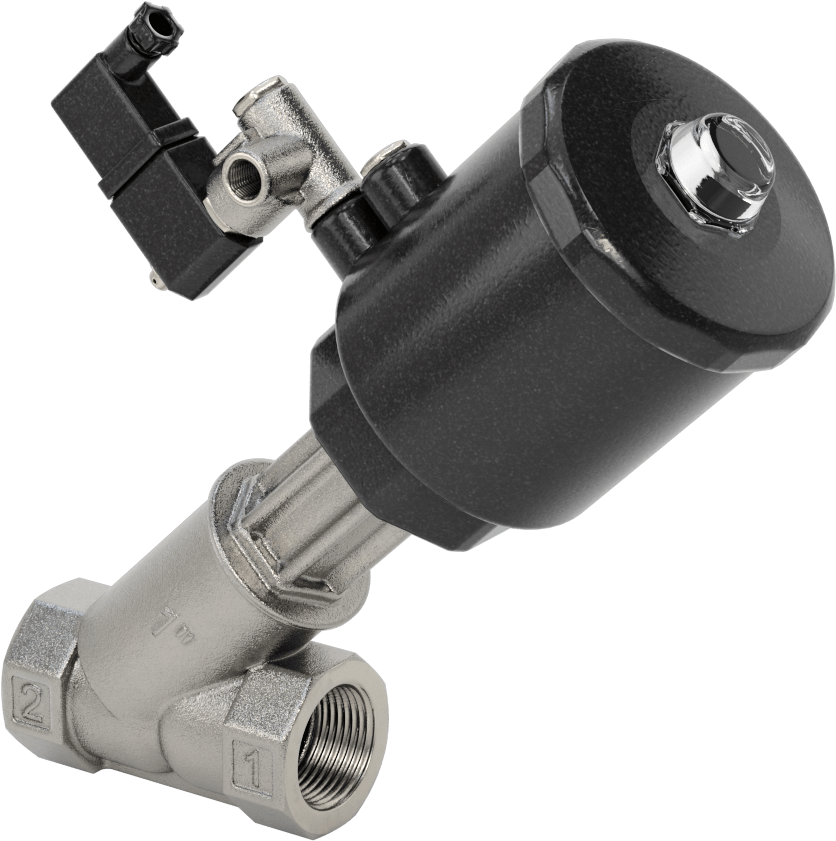

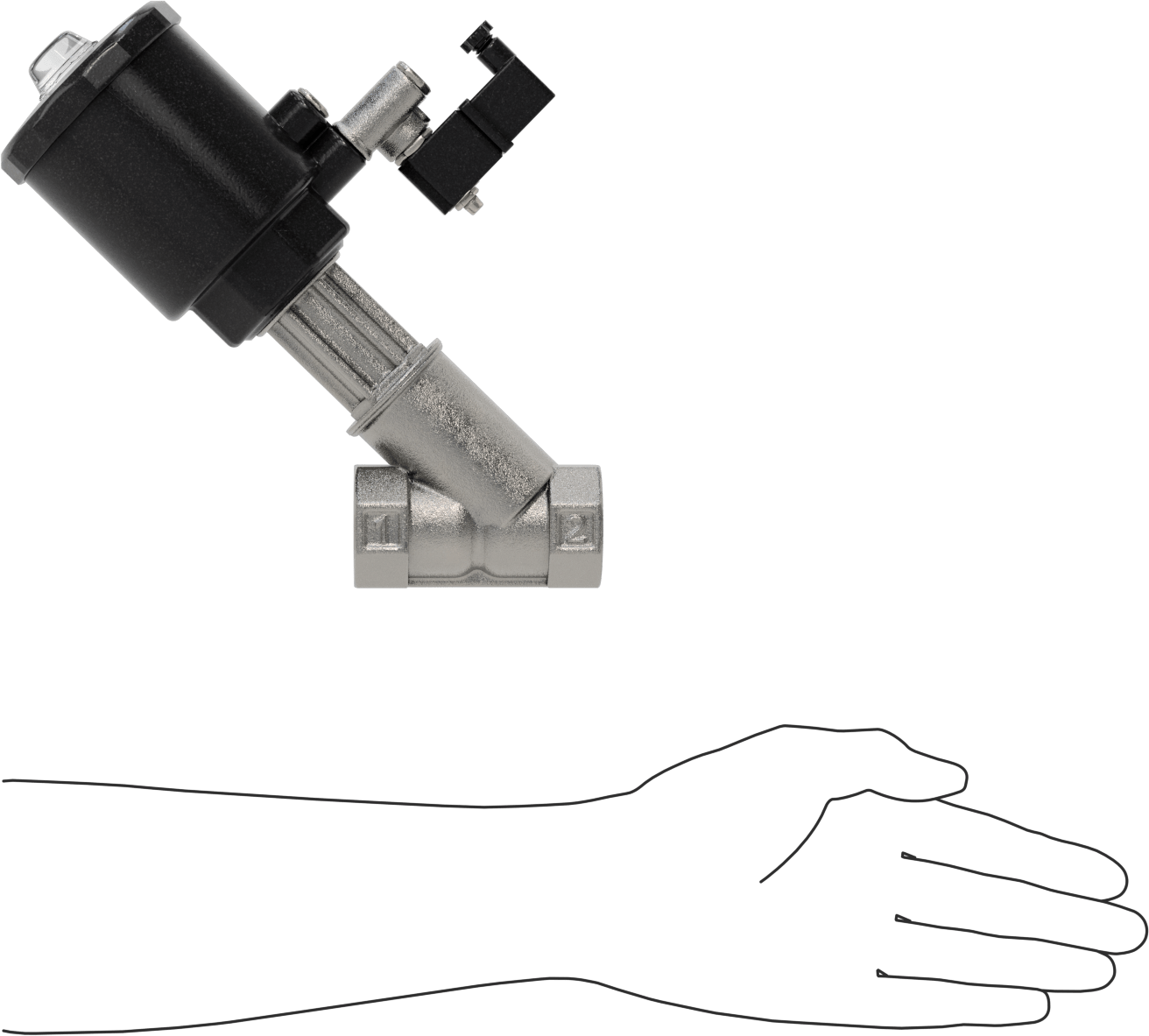

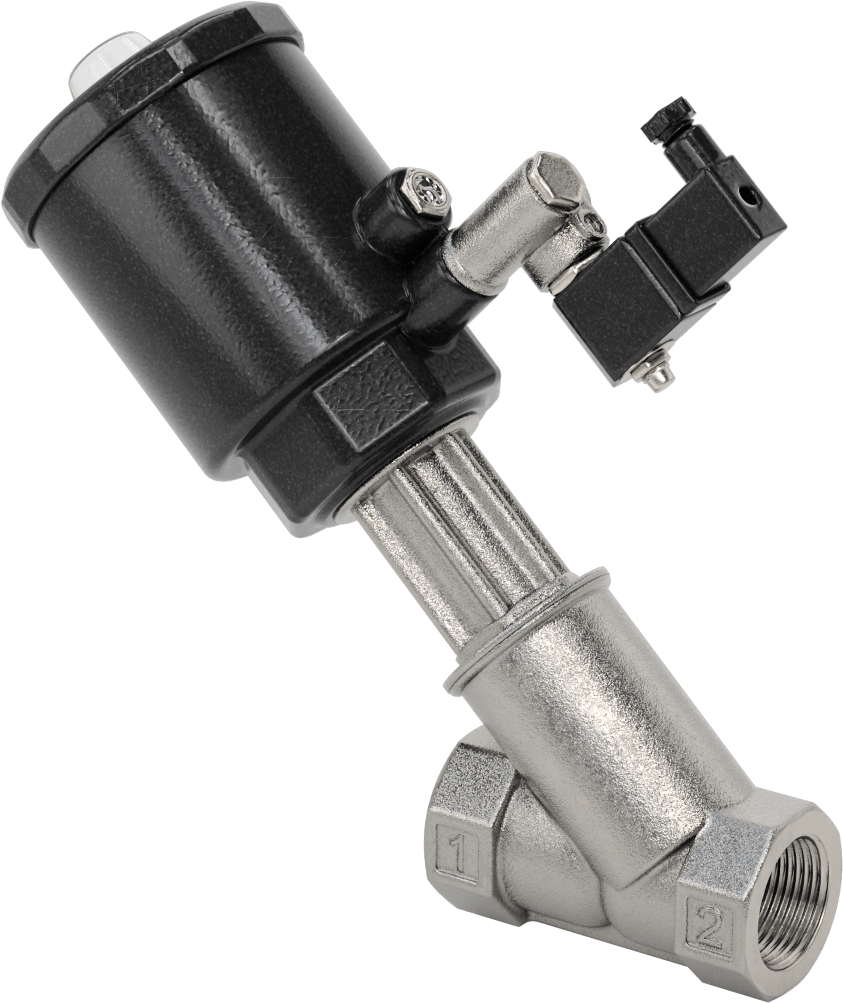

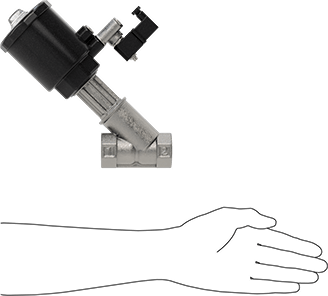

Akış Göstergeli Versa-Mount Hava Tahrikli Vana, Normalde Kapalı
1 NPT Dişi
| Valf İşlevi | Açma/Kapama |
| Valf Tipi | Piston |
| Bağlantı Tipi | Konektör |
| Şekil | Düz |
| Çalıştırma | Hava |
| Çalıştırma Stili | Tek Etkili |
| Valf Başlangıç Konumu | Normalde Kapalı |
| Çalıştırma Mekanizması | Hava ile Açılan, Yaylı Geri Dönüş |
| Bağlantı Tipi | Boru |
| Bağlantı Stili | Dişli |
| Boru Çapı | 12.54 cm |
| Cins | Dişi |
| Diş Tipi | NPT |
| Akış Katsayısı (Cv) | 21.7 |
| Maksimum Basınç | 290 psi @ 355° F |
| Maksimum Buhar Basıncı | 130 psi @ 355° F |
| Basınç Düşüşü | Sıfır Basınç Düşüşü |
| Gerekli Minimum Basınç Düşüşü | Yok |
| Manuel Geçiş | Evet |
| Sıcaklık Aralığı | 15° ila 355° F |
| Aktüatör Sıcaklık Aralığı | 15° F ila 355° F |
| Gövde Malzemesi | 316 Paslanmaz Çelik |
| Piston Malzemesi | Naylon Plastik |
| Conta Malzemesi | PTFE Plastik |
| Koltuk Malzemesi | PTFE Plastik |
| Aktüatör Muhafaza Malzemesi | Plastik |
| Valf Uzunluğu | 3 9/16"9.05 cm |
| Vana Genişliği | 1 3/4"4.44 cm |
| Aktüatör Montaj Tipi | Doğrudan |
| Aktüatör Uzunluğu | 5"12.70 cm |
| Aktüatör Genişliği | 3 3/8"8.57 cm |
| Aktüatör Çapı | 2 1/2"6.35 cm |
| Toplam Yükseklik | 8"20.32 cm |
| Toplam Genişlik | 3 1/4"8.25 cm |
| Hava | |
| Bağlantı | 1/8 NPT Dişi |
| Basınç Aralığı | 76 ila 145 psi |
| Birlikte Kullanım | Buhar |
| Montaj Yönü | Herhangi Bir Konum, Yatay, Dikey |
| Dahil Edilen Bağlantı Elemanları | Hayır |
| Görsel Akış Göstergesi | Evet |
| Dış Mekan Kullanımı için | Hayır |
| Çevre Derecelendirmesi | IP65, NEMA 4 |
| Karşılanan Teknik Özellikler | UL Listed |
| Pilot Valf Dahil | Evet |
| İçerir | 1/8" Kanal DIN B Terminal Bloğu Adaptörü0.32 cm |
| Kimyasal Direnç (Mükemmel) | Yağ, Buhar, Su |
| Uyarı Mesajı | Kimyasal uyumluluk, ürünün kullanıldığı koşullara göre müşteri tarafından belirlenmelidir, diğer kimyasalların varlığı dahil, sıcaklık, ve kıvam. |
| RoHS | Uygun Değil |
| REACH | REACH (EC 1907/2006) (25/06/2025, 250 SVHC) Uyumlu |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | Amerika Birleşik Devletleri |
| USMCA Uygunluğu | Hayır |
| Schedule B | 848180.9040 |
| ECCN | 2B999 |
Piston valfleri olarak da bilinen bu valfler, kompakt, hafif bir aktüatöre ve herhangi bir montaj yönünde kurulmak üzere tasarlanmış açılı bir gövdeye sahiptir. Akışın otomatik olarak başlatılması ve durdurulması için basınçlı hava ile çalışır. Aktüatöre giden havayı, elektrikli pilot valf (listelendiğinde dahildir) veya manuel açma/kapama valfi (dahil değildir) kullanarak kontrol etmeniz gerekir.
Valfler, valfi çalıştırmak için sadece hava basıncı gerektiren tek etkili bir aktüatöre sahiptir; hava kesildiğinde otomatik olarak valfin başlangıç konumuna geri dönerler. Aktüatör, hareketi en aza indirgemek ve aşınmayı azaltmak için doğrudan valf gövdesine monte edilmiştir.
Normalde kapalı valfler, çalıştırılmadıkça kapalıdır.
Sıfır basınç düşüşlü vanalar, çalışmak için giriş ve çıkış arasında minimum basınç düşüşü gerektirmez.
316 paslanmaz çelik vanalar, pirinç ve bronz vanalara göre korozyona karşı daha dayanıklıdır.
IP65 vanalar, düşük basınçlı su püskürmelerine ve toza dayanıklıdır. Hava beslemesini açıp kapatmak için bir elektrikli pilot vana içerirler. Hepsinde, elektrik kesintileri sırasında vanayı çalıştırmak için manuel devre dışı bırakma özelliği bulunur.
Aktüatörün üstünde görsel akış göstergesi bulunan vanalar, vananın açık mı yoksa kapalı mı olduğunu gösterir.
Akış katsayısı (Cv), giriş ve çıkış arasında 1 psi fark bulunan tamamen açık bir vanadan 60° F sıcaklıkta akacak su miktarını (dakikada galon cinsinden) ifade eder.
