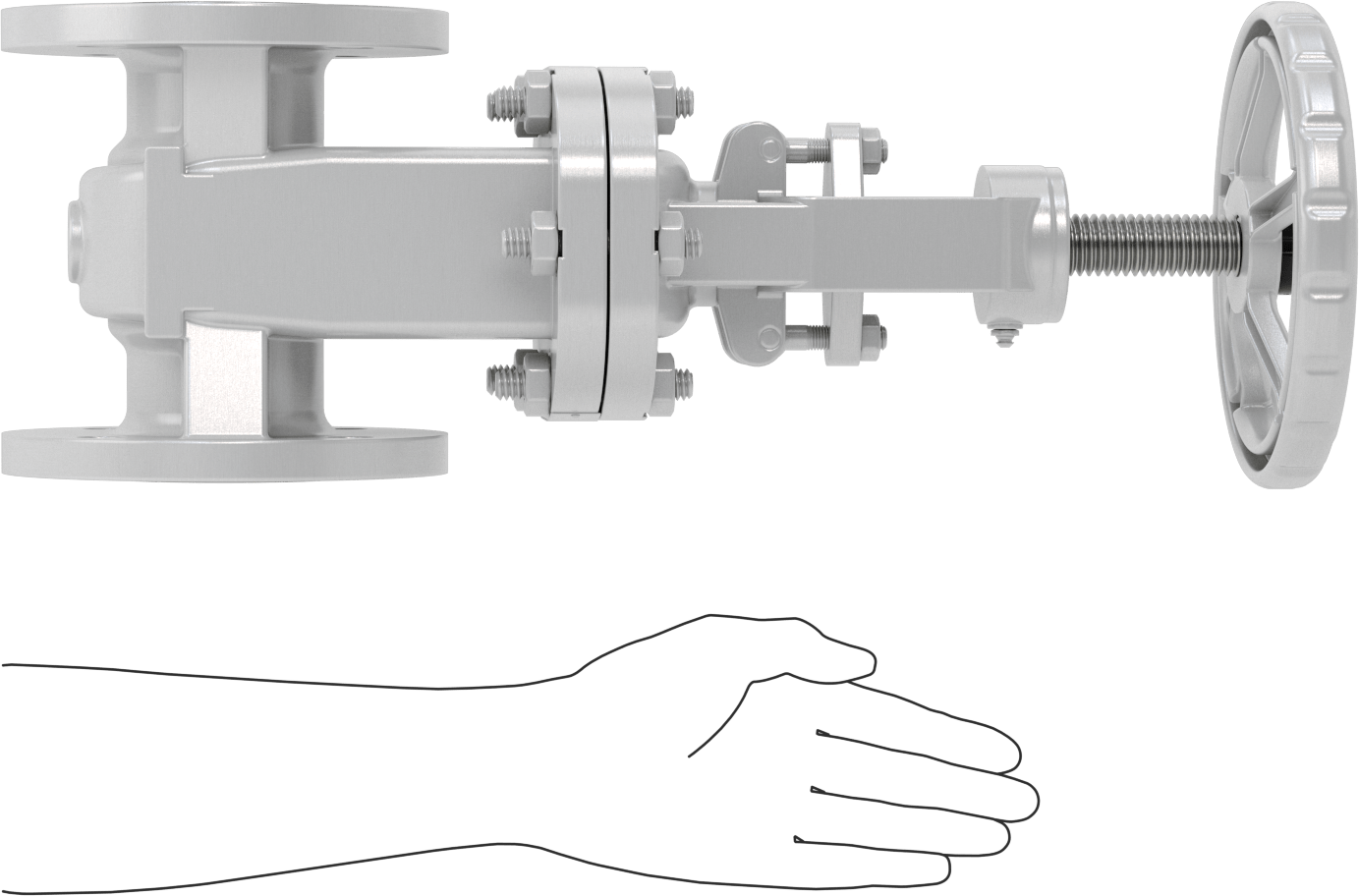

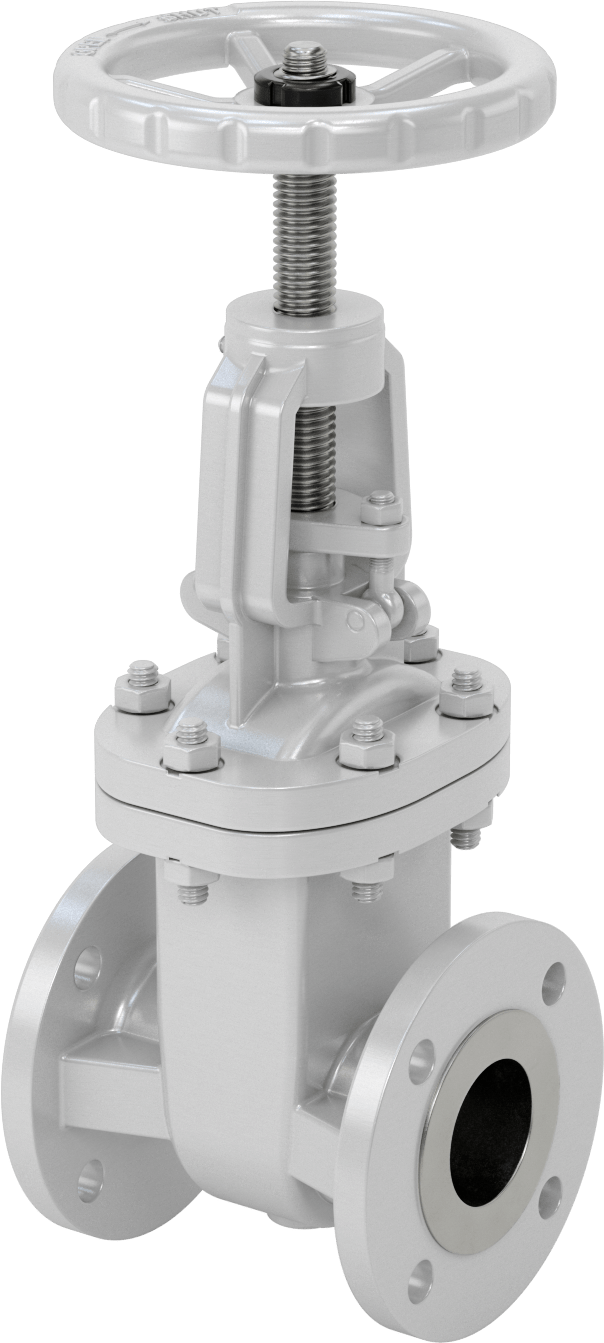

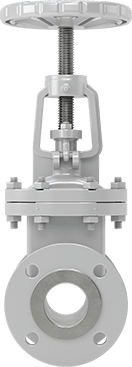

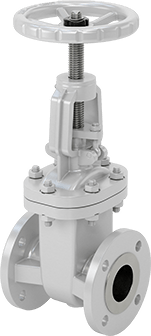

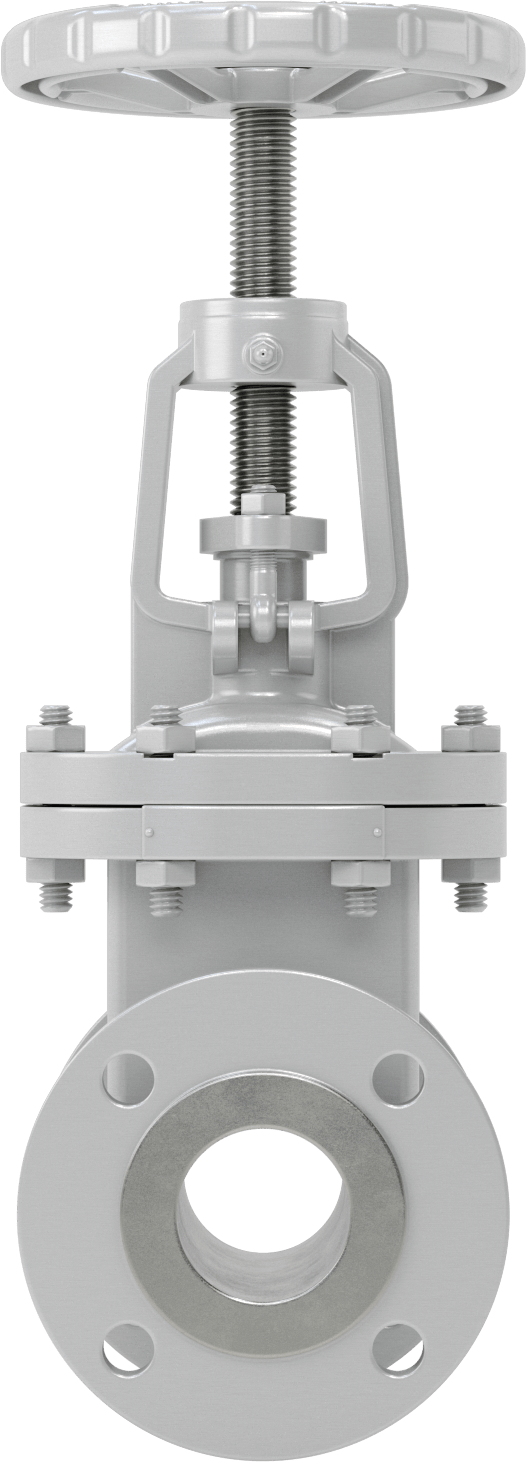

Çelik Gövde ve Sürgülü Flanşlı Kademeli Açma/Kapama Vanası, Tekerlek Kolu ve Yükselen Mil
2 1/2 Boru Boyutu
| Valf İşlevi | Açma/Kapama |
| Valf Tipi | Kapak |
| Çalıştırma | Kılavuz |
| Valf Çalışma Şekli | Kulp |
| Sap Stili | Tekerlek |
| Sap Tipi | Standart |
| Kulp Malzemesi | Çelik |
| Şekil | Düz |
| Bağlantı Tipi | Konektör |
| Bağlantı Tipi | Boru |
| Bağlantı Stili | Flanşlı |
| Boru Çapı | 2 1/26.35 cm |
| Basınç Sınıfı | 150 |
| Flanş Dış Çapı | 7"17.78 cm |
| Cıvata Çemberi Çapı | 5 1/2"13.97 cm |
| Cıvata Deliği Sayısı | 4 |
| Cıvata Deliği Çapı | 3/4"1.90 cm |
| Dahil Olan Cıvatalar | Hayır |
| Akış Katsayısı (Cv) | Derecelendirilmemiştir |
| Maksimum Basınç | 285 psi @ 100° F |
| Maksimum Buhar Basıncı | 150 psi @ 350° F |
| Sıcaklık Aralığı | -20° ila 800° F |
| Gövde Malzemesi | Çelik |
| Kapı Malzemesi | Çelik |
| Ambalaj Malzemesi | Grafit |
| Uç-Uç Uzunluğu | 7 1/2"19.05 cm |
| Toplam | |
| Yükseklik | 19 7/8"50.48 cm |
| Uzunluk | 7 1/2"19.05 cm |
| Gövde Tipi | Yükselen |
| Mil Muhafazası Conta Tipi | Paketleme |
| Mil Muhafazası Bağlantı Şekli | Flanşlı |
| Birlikte Kullanım | Su, Yağ, Hava, Buhar |
| Karşılanan Teknik Özellikler | Amerikan Petrol Enstitüsü Standardı 600, ASTM A216 WCB |
| Kimyasal Direnç (Mükemmel) | Hava, Argon, Helyum, Kripton, Neon, Yağ, Buhar, Su, Xenon |
| Uyarı Mesajı | Kimyasal uyumluluk, ürünün kullanıldığı koşullara göre müşteri tarafından belirlenmelidir, diğer kimyasalların varlığı dahil, sıcaklık, ve kıvam. |
| RoHS | Uygun Değil |
| REACH | Uygun Değil |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | Çin Halk Cumhuriyeti |
| Schedule B | 848180.3055 |
| ECCN | EAR99 |
Dişli veya kaynaklı vanalara göre takılması ve sökülmesi daha kolay olan bu vanalar, flanşlara cıvatalanır. Genellikle çamur gibi sık temizlik ve bakım gerektiren hatlarda kullanılırlar. Yavaş yavaş açılıp kapanarak, akıştaki ani başlangıç ve duruşlardan kaynaklanan sistem hasarlarını önlerler. Sürgülü vanalar olarak da bilinir.
Tekerlekli kollu vanalar, birkaç tur döndürülerek açılıp kapanır ve çekme kollu vanalara kıyasla daha kontrollü ve darbeye dayanıklı bir akış sağlar. Yükselen gövdeli vanalar, açılırken kolu yukarı kaldırır ve kapanırken aşağı indirir. Akışın açık mı yoksa kapalı mı olduğunu bir bakışta görebilirsiniz. Mil, hattınızdan akan akıştan izole edilmiştir, bu da bu vanalara yükselen mili olmayan vanalara göre daha uzun bir ömür sağlar. Bu da onları kritik hatlar ve sık sık açılıp kapatılması gereken hatlar için uygun hale getirir.
Çelik vanalar, dökme demir vanalardan daha iyi darbe direncine sahiptir.
