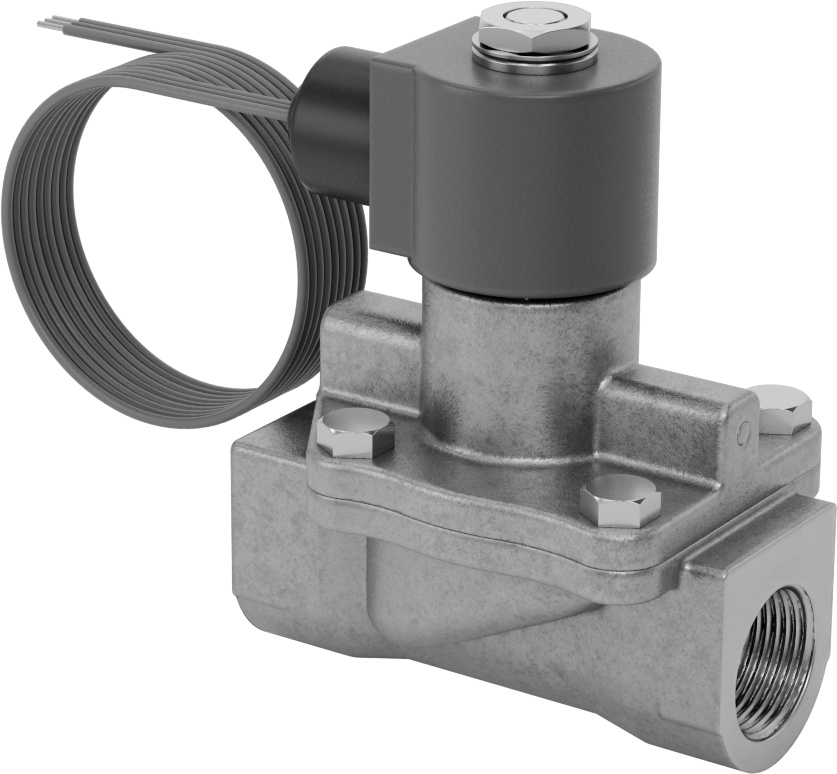

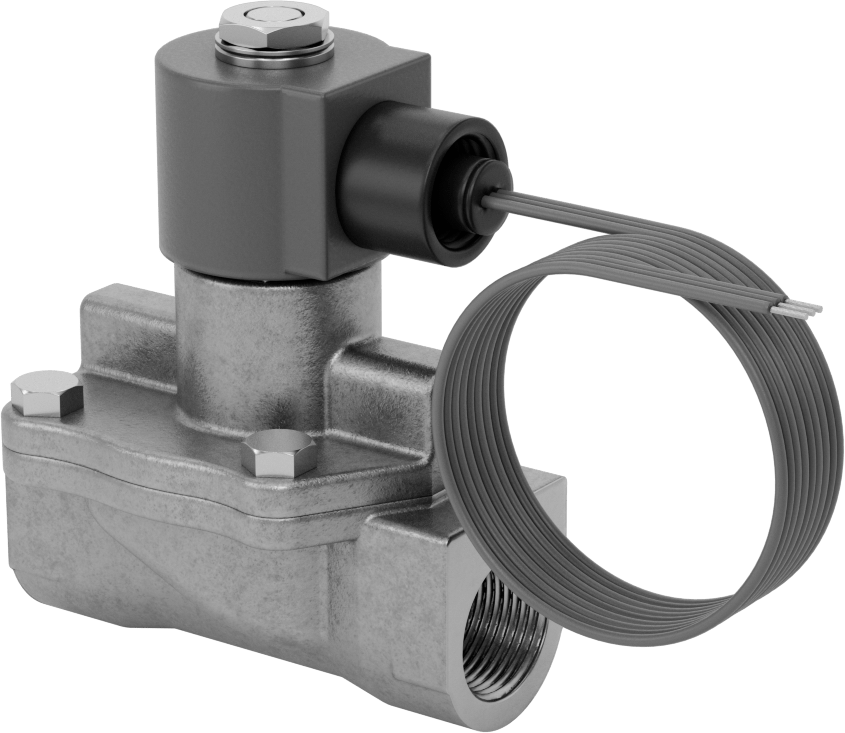

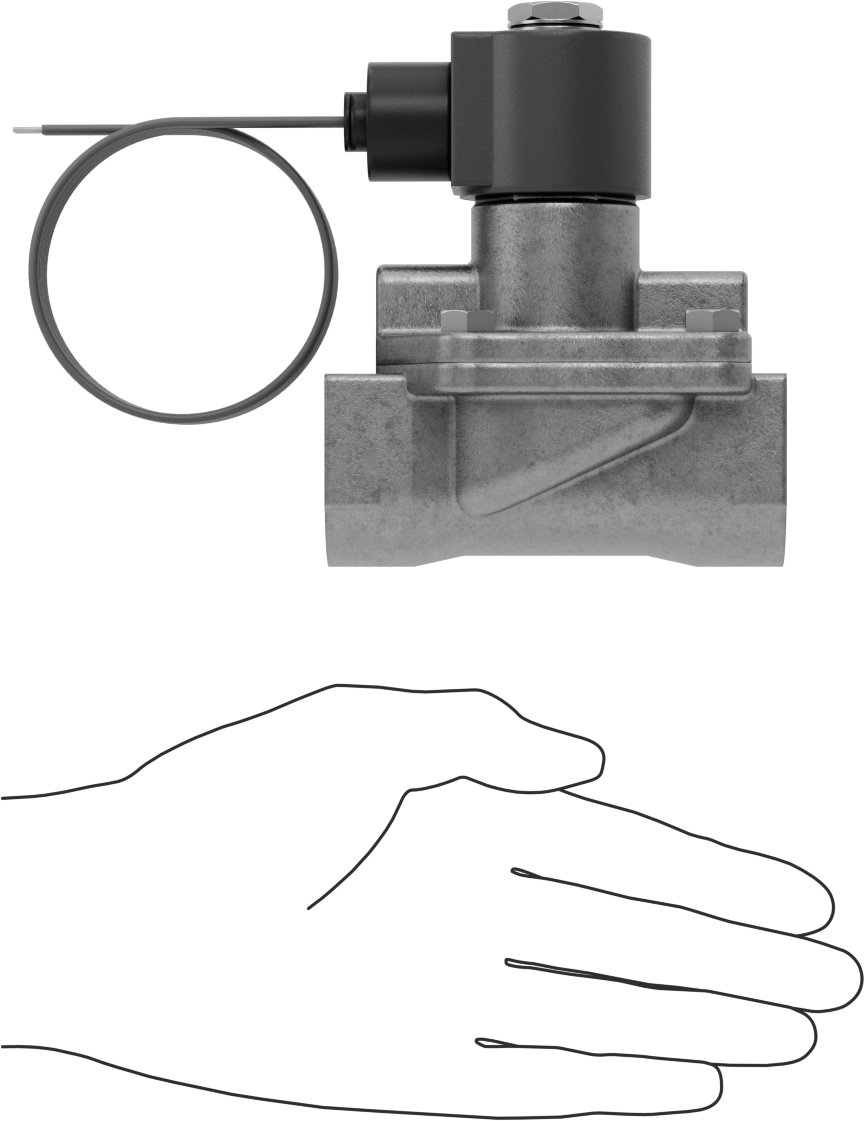

Buhar için Solenoid Açma/Kapama Vanası, Pirinç Gövde, Normalde Açık
24V AC, 3/4 NPT Dişi, 7 Cv
| Valf İşlevi | Açma/Kapama |
| Valf Tipi | Solenoid |
| Bağlantı Tipi | Konektör |
| Şekil | Düz |
| Çalıştırma | Elektrikli (Solenoid) |
| Elektrik Bağlantısı Tipi | Sabit Kablolama |
| Kablo Kanalı Standart Boyutu | 1/2 |
| Valf Başlangıç Konumu | Normalde Açık |
| Birlikte Kullanım | Buhar |
| Bağlantı Tipi | Boru |
| Bağlantı Stili | Dişli |
| Boru Çapı | 3/41.90 cm |
| Cins | Dişi |
| Diş Tipi | NPT |
| Akış Katsayısı (Cv) | 7 |
| Maksimum Basınç | 150 psi @ 365° F |
| Maksimum Buhar Basıncı | 150 psi @ 365° F |
| Basınç Düşüşü | Basınç Düşüşü Destekli |
| Gerekli Minimum Basınç Düşüşü | 1 psi0.07 bar |
| Manuel Geçiş | Hayır |
| Su için Sıcaklık Aralığı | 35° ila 365° F |
| Buhar için Sıcaklık Aralığı | 35° ila 365° F |
| Aktüatör Sıcaklık Aralığı | 35° ila 125° F |
| Gerilim | 24V AC |
| Maksimum Akım Çekişi | 0.83 A |
| Frekans | 60Hz |
| Çalışma Döngüsü | Sürekli |
| Vakum Değeri | Derecelendirilmemiştir |
| Gövde Malzemesi | Pirinç |
| Diyafram Malzemesi | PTFE Kauçuk |
| Conta Malzemesi | PTFE Plastik |
| Koltuk Malzemesi | PTFE Plastik |
| Aktüatör Muhafaza Malzemesi | Plastik |
| Valf Uzunluğu | 3 13/16"9.68 cm |
| Vana Genişliği | 2 3/4"6.98 cm |
| Aktüatör Montaj Tipi | Doğrudan |
| Aktüatör Uzunluğu | 2 3/8"6.03 cm |
| Aktüatör Genişliği | 1 5/8"4.13 cm |
| Toplam Uzunluk | 3 13/16"9.68 cm |
| Toplam Yükseklik | 4 5/8"11.75 cm |
| Toplam Genişlik | 2 3/4"6.98 cm |
| Montaj Yönü | Yatay |
| Dış Mekan Kullanımı için | Evet |
| Tel Bağlantı Tipi | Tel Uçları |
| Tel Ucu Uzunluğu | 24"60.96 cm |
| Çevre Derecelendirmesi | NEMA 4X |
| Karşılanan Teknik Özellikler | UL Listed, CSA Certified, UL 94 HB |
| Kimyasal Direnç | |
| Mükemmel | Aseton, Hava, Argon, Karbondioksit, Etilen Glikol, Helyum, İzopropil Alkol, Kripton, Mineral Solvent, Neon, Azot, Yağ, Buhar, Toluen, Su, Xenon |
| Orta | Deiyonize Su, Metil Etil Keton |
| Yetersiz | Amonyak, Bütan, Klor, Sitrik Asit (%100 Konsantrasyon), Sitrik Asit (%25 Konsantrasyon), Sitrik Asit (%50 Konsantrasyon), Dizel Yakıt, Etanol, Akaryakıt, Benzin, Hidroklorik Asit (%100 Konsantrasyon), Hidroklorik Asit (%25 Konsantrasyon), Hidroklorik Asit (%37 Konsantrasyon), Gazyağı, Sıvı Argon, Sıvı Karbondioksit, Sıvı Azot, Sıvı Oksijen, Metanol, Doğal Gaz, Nitrik Asit (%100 Konsantrasyon), Nitrik Asit (%25 Konsantrasyon), Nitrik Asit (%50 Konsantrasyon), Oksijen, Fosforik Asit (%100 Konsantrasyon), Fosforik Asit (%25), Fosforik Asit (%50), Propan, Tuzlu Su, Sodyum Hidroksit (%100 Konsantrasyon), Sodyum Hidroksit (%25 Konsantrasyon), Sodyum Hidroksit (%50 Konsantrasyon), Sodyum Hidroksit (%75 Konsantrasyon), Sodyum Hipoklorit (%100 Konsantrasyon), Sodyum Hipoklorit (%25 Konsantrasyon), Sodyum Hipoklorit (%50 Konsantrasyon), Sülfürik Asit |
| Uyarı Mesajı | Kimyasal uyumluluk, ürünün kullanıldığı koşullara göre müşteri tarafından belirlenmelidir, diğer kimyasalların varlığı dahil, sıcaklık, ve kıvam. |
| RoHS | RoHS 3 (2015/863/EU) ile uyumlu, istisna 6(c) - Bakır alaşımında kurşun |
| REACH | Uygun Değil |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | Amerika Birleşik Devletleri |
| USMCA Uygunluğu | Evet |
| Schedule B | 848180.9005 |
| ECCN | EAR99 |
| İlgili Ürün | Yedek Solenoid Bobinleri |
Bu vanalar, buhar hizmet uygulamalarındaki yüksek sıcaklıklara ve basınçlara dayanacak şekilde tasarlanmıştır. Akımla çalışarak akışı otomatik olarak başlatır ve durdurur. Aktüatör, hareketi en aza indirgemek ve aşınmayı azaltmak için vana gövdesine doğrudan monte edilmiştir. Normalde açık vanalar, çalıştırılmadıkça açıktır. Basınç düşüşü destekli vanaların çalışması için giriş ve çıkış arasında minimum bir basınç düşüşü gerekir; giriş basıncı, çıkış basıncından daha yüksek olmalıdır.
NEMA 4X vanalar, yıkamalara, su sıçramasına, aşındırıcı sıvılara ve toza dayanıklıdır.
Akış katsayısı (Cv), giriş ve çıkış arasında 1 psi fark bulunan tamamen açık bir vanadan 60° F sıcaklıkta akacak su miktarını (dakikada galon cinsinden) ifade eder.
