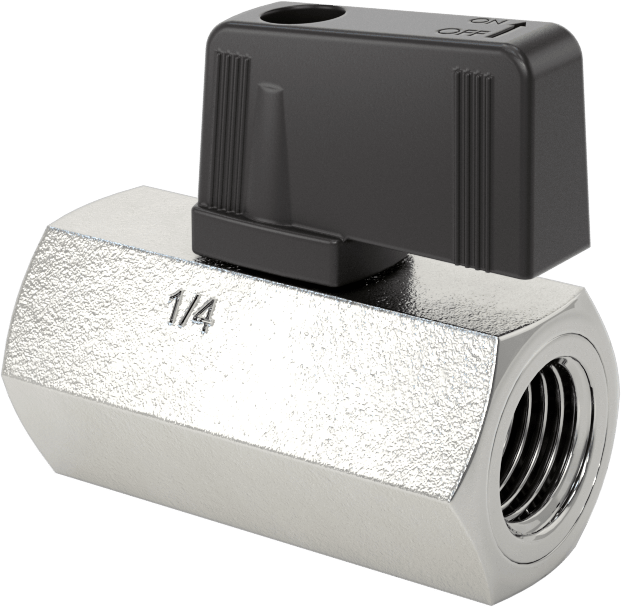

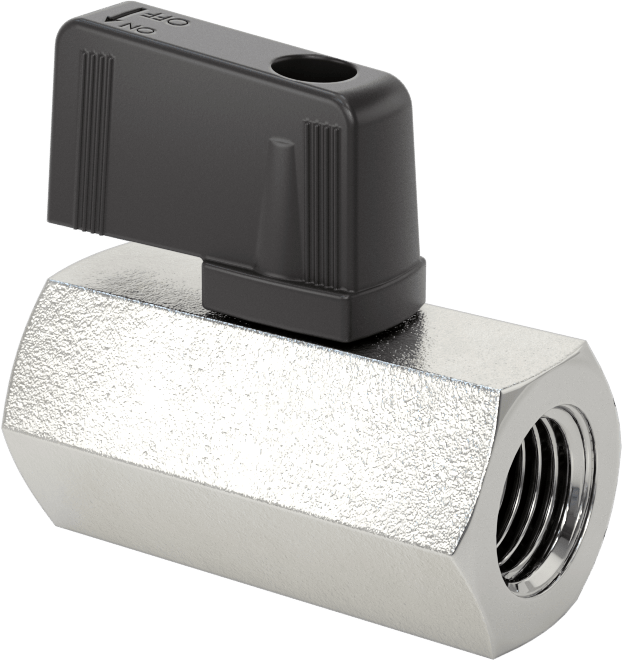

Krom Kaplı Pirinç Kompakt Dişli Açma/Kapama Vanası, Kısa Kol
1/4 BSPP Dişi Bağlantı
| Valf İşlevi | Açma/Kapama |
| Valf Tipi | Bilye |
| Etkinleştirme | Kılavuz |
| Valf Çalışma Şekli | Kulp |
| Sap Stili | Kol |
| Sap Tipi | Kısa |
| Bağlantı Tipi | Konektör |
| Kare Tırnak Boyutu için | Su, Hava |
| Bağlantı Tipi | Boru |
| Bağlantı Stili | Dişli |
| Boru Çapı | 1/40.64 cm |
| Cins | Dişi × Dişi |
| Diş Tipi | BSPP |
| Akış Katsayısı (Cv) | 4.9 |
| Maksimum Basınç | 435 psi @ 100° F |
| Sıcaklık Aralığı | 0° ila 200° F |
| Vakum Değeri | 29,9 inç Hg |
| Gövde Malzemesi | Krom Kaplama Pirinç |
| Bilye Malzemesi | Pirinç |
| Conta Malzemesi | Floroelastomer Kauçuk |
| Koltuk Malzemesi | PTFE Plastik |
| Bağlantı Noktası Türü | Standart |
| Şekil | Düz |
| Uç-Uç Uzunluğu | 1 11/16"4.29 cm |
| Toplam | |
| Yükseklik | 1 5/8"4.13 cm |
| Uzunluk | 1 11/16"4.29 cm |
| Karşılanan Teknik Özellikler | ISO 228 |
| Kimyasal Direnç | |
| Mükemmel | Hava, Bütan, Dizel Yakıt, Benzin, Gazyağı, Azot, Oksijen, Propan, Sabun Çözeltileri, Su |
| Orta | Karbondioksit, Etanol, Etilen Glikol, İzopropil Alkol, Mineral Solvent, Doğal Gaz, Tuzlu Su, Toluen, Ksilen |
| Yetersiz | Aseton, Amonyak, Sitrik Asit (%100 Konsantrasyon), Sitrik Asit (%25 Konsantrasyon), Sitrik Asit (%50 Konsantrasyon), Hidroklorik Asit (%100 Konsantrasyon), Hidroklorik Asit (%25 Konsantrasyon), Hidroklorik Asit (%37 Konsantrasyon), Metanol, Metil Etil Keton, Nitrik Asit (%100 Konsantrasyon), Nitrik Asit (%25 Konsantrasyon), Nitrik Asit (%50 Konsantrasyon), Fosforik Asit (%25), Fosforik Asit (%50), Sodyum Hidroksit (%100 Konsantrasyon), Sodyum Hidroksit (%50 Konsantrasyon), Sodyum Hidroksit (%75 Konsantrasyon), Sodyum Hipoklorit (%100 Konsantrasyon), Sodyum Hipoklorit (%25 Konsantrasyon), Sodyum Hipoklorit (%50 Konsantrasyon), Buhar, Sülfürik Asit |
| Uyarı Mesajı | Kimyasal uyumluluk, ürünün kullanıldığı koşullara göre müşteri tarafından belirlenmelidir, diğer kimyasalların varlığı dahil, sıcaklık, ve kıvam. |
| RoHS | RoHS 3 (2015/863/EU) ile uyumlu, istisna 6(c) - Bakır alaşımında kurşun |
| REACH | Uygun Değil |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | İtalya |
| Schedule B | 848180.1085 |
| ECCN | EAR99 |
Bu vanaları, boru hatlarının birbirine yakın olduğu gibi dar alanlara takın. Bunlar, standart dişli vanaların yarısından daha kısa ve yüksekliği üçte bir daha kısadır.
Krom kaplama pirinç vanalar, düz pirinç ve bronz vanalara göre korozyona daha dayanıklıdır. Kısa kollu tutamaklar ve T tutamaklar, takıldığında veya çarpıldığında kazara hareket etmeyi önler. Kol tutamakları açılması ve kapatılması kolaydır; tüm tutamak türleri arasında en fazla kaldıraç gücü sağlar.
Dişli çıkışlı vanalar, boru veya hortuma bağlanabilir; bu sayede, tahliye veya musluk çıkışlı vanalara kıyasla akışkanın nereye akacağı konusunda daha fazla kontrol sağlar.
Akış katsayısı (Cv), giriş ve çıkış arasında 1 psi fark bulunan tamamen açık bir vanadan 60° F sıcaklıkta akacak su miktarını (dakikada galon cinsinden) ifade eder.
