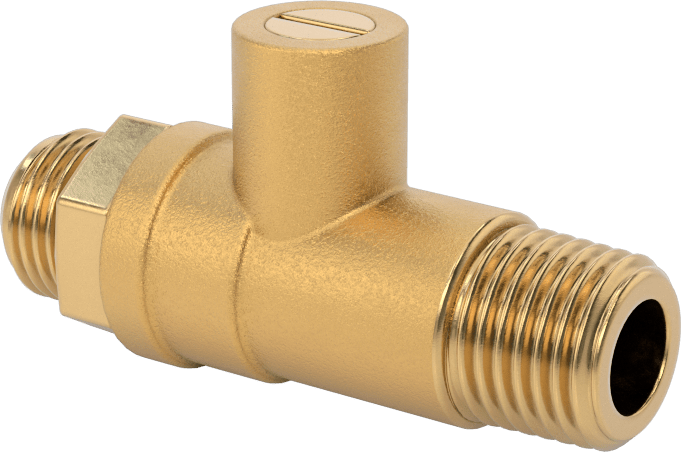

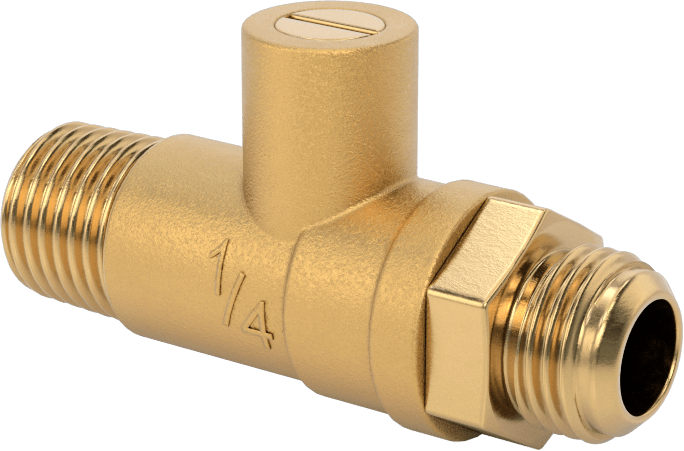

Krom Kaplı Pirinç Kompakt Dişli Açma/Kapama Vanası, Tornavida Sapı

1/4 NPT Erkek x 7/16" (1.11 cm)-20 UNF Erkek

Teknik Çizim

Valf İşlevi	Açma/Kapama
Valf Tipi	Bilye
Etkinleştirme	Kılavuz
Valf Çalışma Şekli	Tornavida
Bağlantı Tipi	Adaptör
Kare Tırnak Boyutu için	Su
Bağlantı Tipi	Boru × Tüp
Bağlantı Stili	Dişli × Genişletilmiş
Genişletilmiş Bağlantı Tipi	Standart
Genişletme Açısı	45°
Boru Çapı	1/40.64 cm
Cins	Erkek × Erkek
Diş Tipi	NPT
Diş Boyutu	7/16"-201.11 cm
Kare Boru İç Genişliği için	1/4"0.64 cm
Akış Katsayısı (Cv)	5.5
Maksimum Basınç	400 psi @ 100° F
Sıcaklık Aralığı	35° ila 180° F
Vakum Değeri	29,9 inç Hg
Bilye Malzemesi	304 Paslanmaz Çelik
Conta Malzemesi	Floroelastomer Kauçuk
Koltuk Malzemesi	PTFE Plastik
Bağlantı Noktası Türü	Standart
Şekil	Düz
Uç-Uç Uzunluğu	2"5.08 cm
Toplam
Yükseklik	1 1/16"2.70 cm
Uzunluk	2"5.08 cm
Kimyasal Direnç (Mükemmel)	Klorlu Su, Deiyonize Su, Su
Uyarı Mesajı	Kimyasal uyumluluk, ürünün kullanıldığı koşullara göre müşteri tarafından belirlenmelidir, diğer kimyasalların varlığı dahil, sıcaklık, ve kıvam.
RoHS	Uygun Değil
REACH	REACH (EC 1907/2006) (21/01/2025, 247 SVHC) Uyumlu
DFARS	Özel Metaller COTS Muafiyeti
Menşe Ülke	Amerika Birleşik Devletleri
USMCA Uygunluğu	Evet
Schedule B	848180.1085
ECCN	EAR99

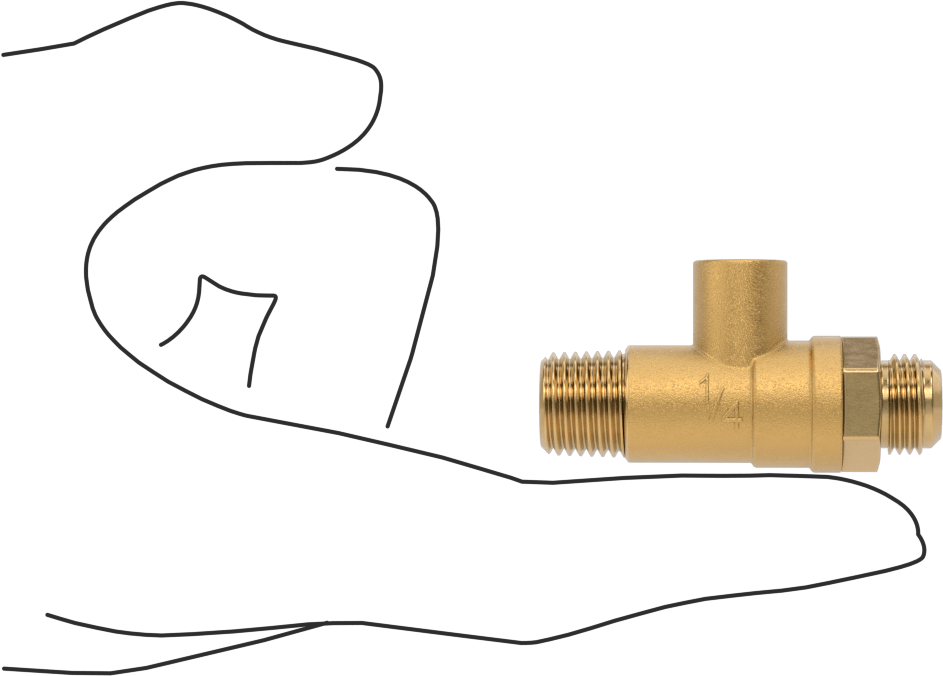

Bu vanaları, boru hatlarının birbirine yakın olduğu gibi dar alanlara takın. Bunlar, standart dişli vanaların yarısından daha kısa ve yüksekliği üçte bir daha kısadır.

Bronz vanalar, pirinç vanalardan daha sağlam ve dayanıklıdır. Tornavida ile çalıştırılan vanalar, en kompakt seçeneğimizdir. Düz tornavida (dahil değildir) ile açılıp kapatıldıkları için, kazara hareketlere karşı da en dayanıklı olanlardır.

Akış katsayısı (Cv), giriş ve çıkış arasında 1 psi fark bulunan tamamen açık bir vanadan 60° F sıcaklıkta akacak su miktarını (dakikada galon cinsinden) ifade eder.
