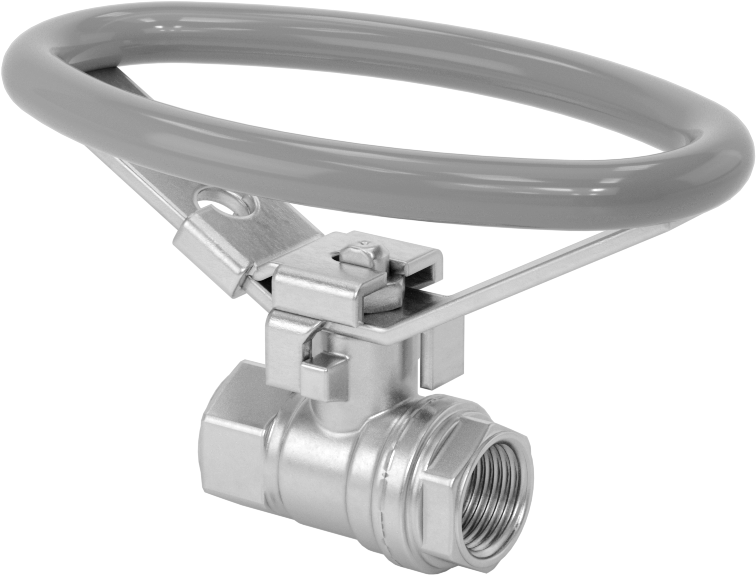

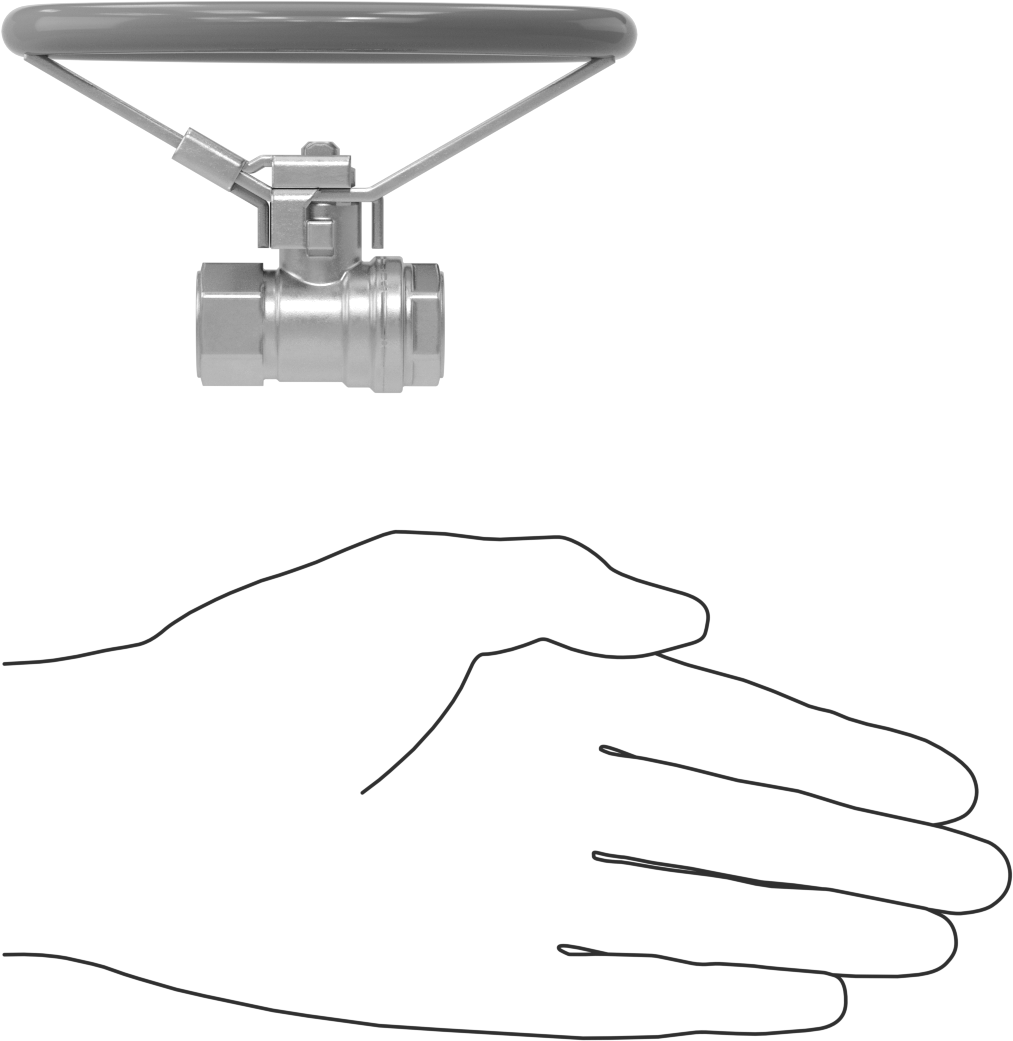

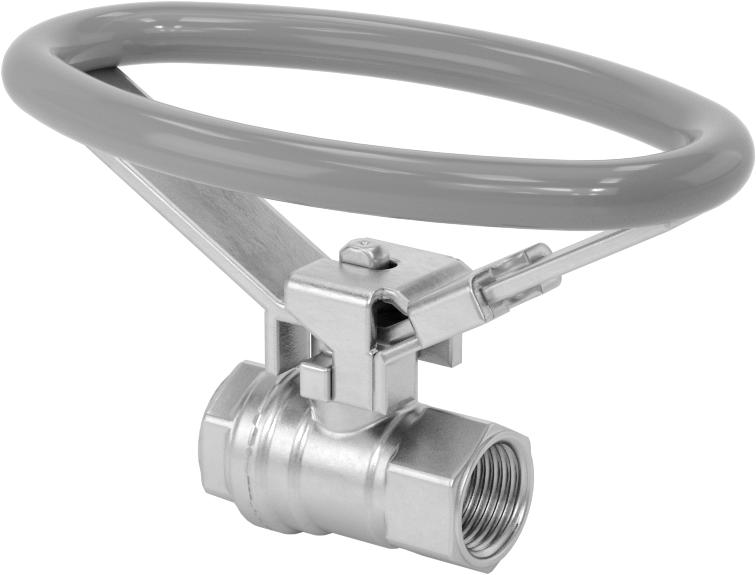

Kilitlenebilir Oval Saplı Pirinç Açma/Kapama Vanası
3/8 NPT Dişi
| Boru Çapı | 3/80.95 cm |
| Akış Katsayısı (Cv) | 10 |
| Maksimum Basınç | 600 psi @ 100° F |
| Maksimum Buhar Basıncı | 150 psi @ 350° F |
| Sıcaklık Aralığı | -40° ila 350° F |
| Vakum Değeri | 29,9 inç Hg |
| Bağlantı Noktası Türü | Dolu |
| Uç-Uç Uzunluğu | 1 3/4"4.44 cm |
| Valf İşlevi | Açma/Kapama |
| Valf Tipi | Bilye |
| Etkinleştirme | Kılavuz |
| Valf Çalışma Şekli | Kulp |
| Sap Stili | Oval |
| Sap Tipi | Kilitlenebilir |
| Bağlantı Tipi | Konektör |
| Bağlantı Tipi | Boru |
| Bağlantı Stili | Dişli |
| Cins | Dişi × Dişi |
| Diş Tipi | NPT |
| Kare Tırnak Boyutu için | Su, Hava, Buhar |
| Gövde Malzemesi | Pirinç |
| Bilye Malzemesi | Pirinç |
| Conta Malzemesi | Floroelastomer Kauçuk |
| Koltuk Malzemesi | PTFE Plastik |
| Şekil | Düz |
| Maksimum Kelepçe Çapı İçin | 5/16"0.79 cm |
| Toplam | |
| Yükseklik | 2 13/16"7.14 cm |
| Uzunluk | 4 9/16"11.59 cm |
| Karşılanan Teknik Özellikler | FM Onaylı, UL Listed, C-UL Listeli, CSA-US Sertifikalı, CSA Certified |
| CSA Dosya Numarası | 112439_0_000 |
| UL Dosya Numarası | MH15505 |
| Kimyasal Direnç | |
| Mükemmel | Hava, Bütan, Dizel Yakıt, Benzin, Gazyağı, Azot, Oksijen, Propan, Sabun Çözeltileri, Buhar, Su |
| Orta | Karbondioksit, Etanol, Etilen Glikol, İzopropil Alkol, Mineral Solvent, Doğal Gaz, Tuzlu Su, Toluen, Ksilen |
| Yetersiz | Aseton, Amonyak, Sitrik Asit (%100 Konsantrasyon), Sitrik Asit (%25 Konsantrasyon), Sitrik Asit (%50 Konsantrasyon), Hidroklorik Asit (%100 Konsantrasyon), Hidroklorik Asit (%25 Konsantrasyon), Hidroklorik Asit (%37 Konsantrasyon), Metanol, Metil Etil Keton, Nitrik Asit (%100 Konsantrasyon), Nitrik Asit (%25 Konsantrasyon), Nitrik Asit (%50 Konsantrasyon), Fosforik Asit (%25), Fosforik Asit (%50), Sodyum Hidroksit (%100 Konsantrasyon), Sodyum Hidroksit (%50 Konsantrasyon), Sodyum Hidroksit (%75 Konsantrasyon), Sodyum Hipoklorit (%100 Konsantrasyon), Sodyum Hipoklorit (%25 Konsantrasyon), Sodyum Hipoklorit (%50 Konsantrasyon), Sülfürik Asit |
| Uyarı Mesajı | Kimyasal uyumluluk, ürünün kullanıldığı koşullara göre müşteri tarafından belirlenmelidir, diğer kimyasalların varlığı dahil, sıcaklık, ve kıvam. |
| RoHS | RoHS 3 (2015/863/EU) ile uyumlu, istisna 6(c) - Bakır alaşımında kurşun |
| REACH | Uygun Değil |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | İtalya |
| Schedule B | 848180.1085 |
| ECCN | EAR99 |
Bu vanaları su, yağ, hava ve inert gaz gibi genel amaçlı uygulamalarda kullanın.
Pirinç vanalar hava, su ve yağa karşı iyi korozyon direncine sahiptir. Tam geçişli vanalar akışı kısıtlamaz. FM onaylı vanalar yangın söndürme sistemlerinde kullanılır. Binalarda ve tesislerde su tedarik sistemlerinin bazı kısımlarını izole etmeye yardımcı olurlar.
Akış katsayısı (Cv), giriş ve çıkış arasında 1 psi fark bulunan tamamen açık bir vanadan 60° F sıcaklıkta akacak su miktarını (dakikada galon cinsinden) ifade eder.
Kilitlenebilir tutamaklar, bir asma kilit (dahil değildir) kullanılarak yerine sabitlenebilir.
Oval tutamaklar, tüm tutamak türleri arasında en geniş kavrama yüzeyine sahiptir, bu nedenle kaygan zeminlerde tutması en kolay olanlardır.
