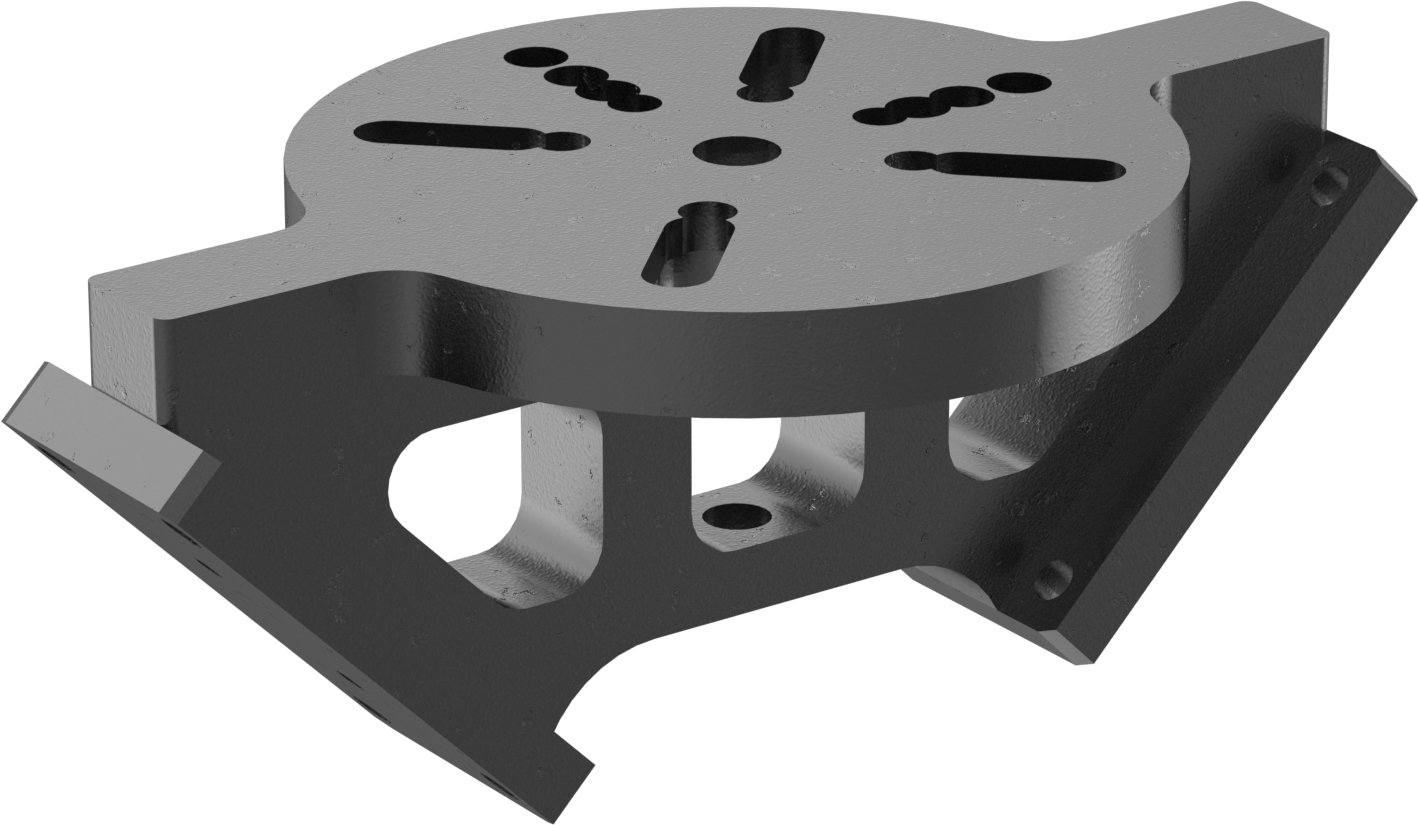

İki Robot Aleti için Montaj
ISO Montaj Desenli, Robot Kolunun Ucu Montajı
| Montaj Konumu | Robot Kolunun Ucu |
| Kare Tırnak Boyutu için | ISO Mounting Patterns |
| Cıvata Çemberi Çapı (Montaj Deseni Uyumluluğu) | 31.5 mm (ISO 31.5) 40 mm (ISO 40) 50 mm (ISO 50) 63 mm (ISO 63) |
| Montaj Plakası | |
| Çap | 80 mm |
| Genişlik | 128 mm |
| Renk | Siyah |
| Malzeme | Eloksallı Alüminyum |
| Dahil Edilen Montaj Bağlantı Elemanları | Evet |
| Cıvata Deliği Boyutu (Adet) | 5.3 mm Dia. (4) 17.9 mm Lg. × 6.4 mm Wd. (4) |
| Uzunluk | 53 mm |
| Maksimum Yük Kapasitesi | 110 lb./50 kg |
| Montaj Türü | Cıvatalı |
| Montaj Plakalarının Sayısı | 2 |
| Robot Hücresi Bileşeni | Alet Montajı |
| Şekil | Yuvarlak |
| Ağırlık | 0.56 lb./0.25 kg |
| Menşe Ülke | Amerika Birleşik Devletleri |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | Uygun Değil |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Uyumlu |
| Schedule B Numarası | 732690.8695 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Hayır |
Robot kolunuzu aynı anda iki aletle donatın — bu montaj parçaları iki açılı montaj yüzeyine sahiptir. Genellikle, iki tutucunun bir CNC makinesine iş parçalarını yerleştirip çıkarması gibi, robotun çalışma döngüsünü hızlandırmak için kullanılırlar. Ya da bunları, iş parçasını mengeneye yerleştiren bir pick-and-place tutucu ve iş parçasını bitiren bir zımpara makinesi gibi farklı işlevlere sahip aletleri monte etmek için kullanın. Bu montaj parçaları, FANUC CRX ve Universal Robots (UR) gibi çoğu robot koluna uyar. Ya birden fazla ISO montaj desenine uyan montaj yuvalarına sahiptir ya da kendi deseninizi eklemek için işlenebilir.
Tam bir sistem için, bir robot kolu ucu montaj parçası ve iki alet montaj parçasına ihtiyacınız olacaktır — her robot aleti için bir tane. Tüm parçalar ayrı olarak satılmaktadır. Montaj parçaları, bunları robot kollarına takmak için ihtiyacınız olan tüm donanımla birlikte gelir, ancak aletleri montaj parçalarına takmak için gerekli donanım dahil değildir.
ISO Montaj Şablonları için — Delinmiş delikler, yaygın robotlara kolayca takılmasını sağlar. Robotunuzun montaj şablonuna uyan bir montaj parçası seçin.
Cıvatalı—Cıvatalı montaj parçaları standart ISO montaj desenine sahiptir; robot kolunuzun ve aletlerinizin montaj desenine uyan bir tane seçin. Robot model numaranız listede yoksa, montaj uyumluluğunu belirlemek için cıvata dairesinin çapını ölçün.
