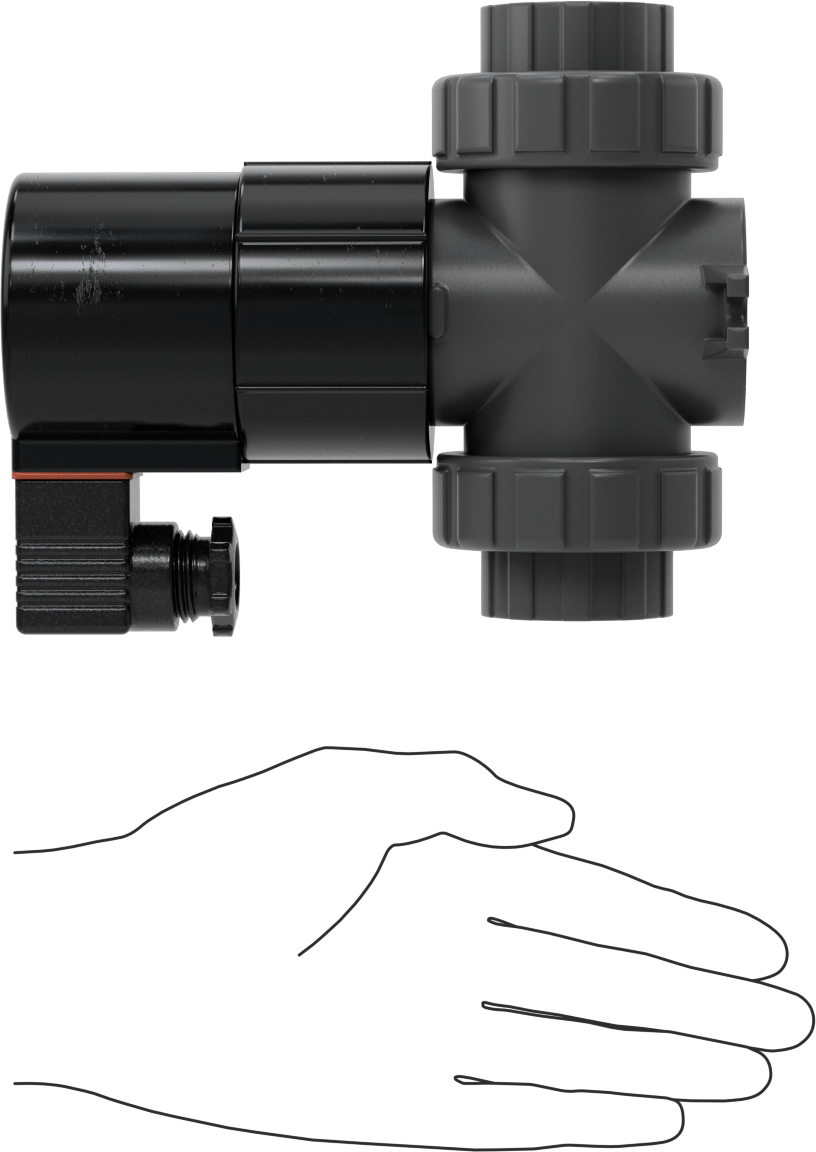

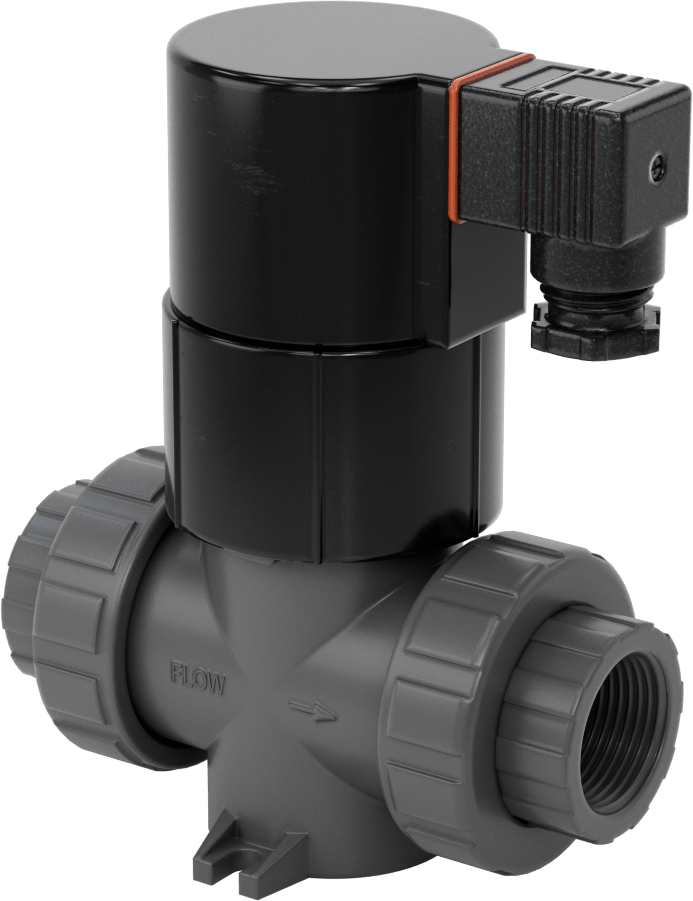

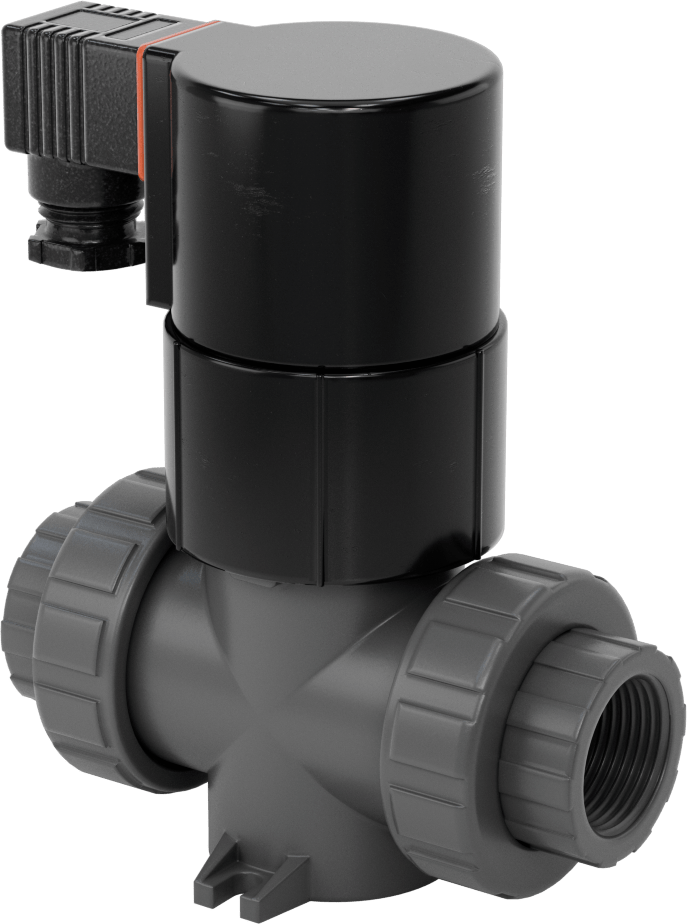

Kimyasallar için Solenoid Açma/Kapama Valfi, Açık Gri CPVC Gövde
1 NPT Dişi
| Valf İşlevi | Açma/Kapama |
| Valf Tipi | Solenoid |
| Bağlantı Tipi | Konektör |
| Şekil | Düz |
| Çalıştırma | Elektrikli (Solenoid) |
| Elektrik Bağlantısı Tipi | Sabit Kablolama |
| Kablo Kanalı Standart Boyutu | 1/2 |
| Valf Başlangıç Konumu | Normalde Kapalı |
| Birlikte Kullanım | Su, Dizel Yakıt, Hidroklorik Asit, İzopropil Alkol, Gazyağı, Nitrik Asit, Tuzlu Su, Sodyum Hipoklorit, Sülfürik Asit, Sitrik Asit, Fosforik Asit |
| Bağlantı Tipi | Boru |
| Bağlantı Stili | Dişli |
| Boru Çapı | 12.54 cm |
| Cins | Dişi |
| Diş Tipi | NPT |
| Akış Katsayısı (Cv) | 3.8 |
| Maksimum Basınç | 120 psi @ 70° F |
| Basınç Düşüşü | Sıfır Basınç Düşüşü |
| Gerekli Minimum Basınç Düşüşü | Yok |
| Manuel Geçiş | Hayır |
| Sıcaklık Aralığı | 35° ila 190° F |
| Aktüatör Sıcaklık Aralığı | 40° F ila 70° F |
| Gerilim | 120V AC |
| Maksimum Akım Çekişi | 0.16 A |
| Frekans | 50Hz, 60Hz |
| Çalışma Döngüsü | Sürekli |
| Vakum Değeri | Derecelendirilmemiştir |
| Gövde Malzemesi | CPVC Plastik |
| Renk | Açık Gri |
| Diyafram Malzemesi | Floroelastomer Kauçuk |
| Aktüatör Muhafaza Malzemesi | Plastik |
| Valf Uzunluğu | 5 1/2"13.97 cm |
| Vana Genişliği | 3"7.62 cm |
| Aktüatör Montaj Tipi | Doğrudan |
| Aktüatör Uzunluğu | 2 5/8"6.67 cm |
| Aktüatör Genişliği | 4 3/16"10.64 cm |
| Toplam Uzunluk | 5 1/2"13.97 cm |
| Toplam Yükseklik | 6 5/8"16.83 cm |
| Montaj Yönü | Herhangi Bir Konum, Yatay, Dikey |
| Montaj Yuvalarının Sayısı | 2 |
| Montaj Yuvası Uzunluğu | 1/4"0.64 cm |
| Dahil Edilen Bağlantı Elemanları | Hayır |
| Dış Mekan Kullanımı için | Evet |
| Tel Bağlantı Tipi | DIN |
| DIN Türü | A |
| Çevre Derecelendirmesi | NEMA 4 |
| Karşılanan Teknik Özellikler | CSA Certified |
| Kimyasal Direnç | |
| Mükemmel | Sitrik Asit (%100 Konsantrasyon), Sitrik Asit (%25 Konsantrasyon), Sitrik Asit (%50 Konsantrasyon), Dizel Yakıt, Etilen Glikol, Hidroklorik Asit (%100 Konsantrasyon), Hidroklorik Asit (%25 Konsantrasyon), Hidroklorik Asit (Suda %37), İzopropil Alkol, Gazyağı, Nitrik Asit (%25 Konsantrasyon), Nitrik Asit (%50 Konsantrasyon), Yağ, Fosforik Asit (%100 Konsantrasyon), Fosforik Asit (%25 Konsantrasyon), Fosforik Asit (%50 Konsantrasyon), Tuzlu Su, Sodyum Hipoklorit (%100 Konsantrasyon), Sodyum Hipoklorit (%25 Konsantrasyon), Sodyum Hipoklorit (%50 Konsantrasyon), Sülfürik Asit, Su |
| Orta | Deiyonize Su, Etanol, Etilen Glikol, Akaryakıt, Mineral Solvent, Nitrik Asit (%100 Konsantrasyon) |
| Yetersiz | Aseton, Hava, Amonyak, Bütan, Karbondioksit, Klor, Benzin, Sıvı Argon, Sıvı Karbondioksit, Sıvı Azot, Sıvı Oksijen, Metanol, Metil Etil Keton, Doğal Gaz, Azot, Oksijen, Propan, Sabun Çözeltileri, Sodyum Hidroksit (%100 Konsantrasyon), Sodyum Hidroksit (%25 Konsantrasyon), Sodyum Hidroksit (%50 Konsantrasyon), Sodyum Hidroksit (%75 Konsantrasyon), Buhar, Toluen, Ksilen |
| Uyarı Mesajı | Kimyasal uyumluluk, ürünün kullanıldığı koşullara göre müşteri tarafından belirlenmelidir, diğer kimyasalların varlığı dahil, sıcaklık, ve kıvam. |
| RoHS | RoHS 3 (2015/863/EU) Uyumlu |
| REACH | REACH (EC 1907/2006) (14/06/2023, 235 SVHC) Uyumlu |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | Amerika Birleşik Devletleri |
| USMCA Uygunluğu | Hayır |
| Schedule B | 848180.9005 |
| ECCN | EAR99 |
Kimyasal işleme uygulamalarında agresif ve aşındırıcı çözeltilere dayanabilmesi için bu vanalar plastik gövdeye ve florelastomer contaya sahiptir. Elektrikle çalışarak akışı otomatik olarak başlatır ve durdurur. Valflerin her iki ucunda, boru hattınıza kolayca takılıp çıkarılabilmesi için birden fazla parçaya ayrılan rakor bağlantı parçaları bulunur. Hem dişli NPT bağlantı parçaları hem de dişsiz soket bağlantılı dişi bağlantı parçaları ile birlikte gelirler.
Hepsi çalıştırılmadıkça normalde kapalıdır. Vanaların çalışması için giriş ve çıkış arasında minimum basınç düşüşü gerekmez. Harekete geçiren mekanizma, hareketi en aza indirgemek ve aşınmayı azaltmak için vana gövdesine doğrudan monte edilmiştir. Vanalar, yıkama, su sıçraması, aşındırıcı sıvı ve toza karşı direnç açısından NEMA 4 standardına uygundur.
Akış katsayısı (Cv), giriş ve çıkış arasında 1 psi fark bulunan tamamen açık bir vanadan 60° F sıcaklıkta akacak su miktarını (dakikada galon cinsinden) ifade eder.
